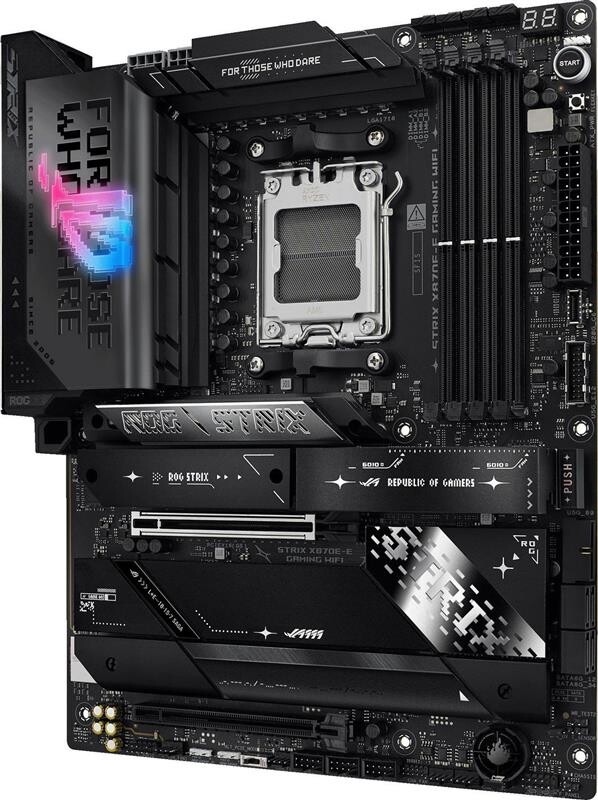

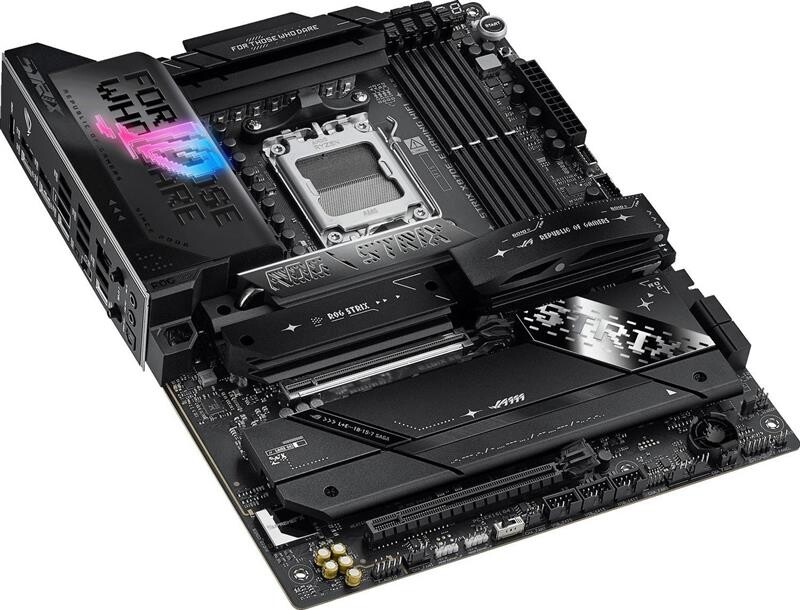

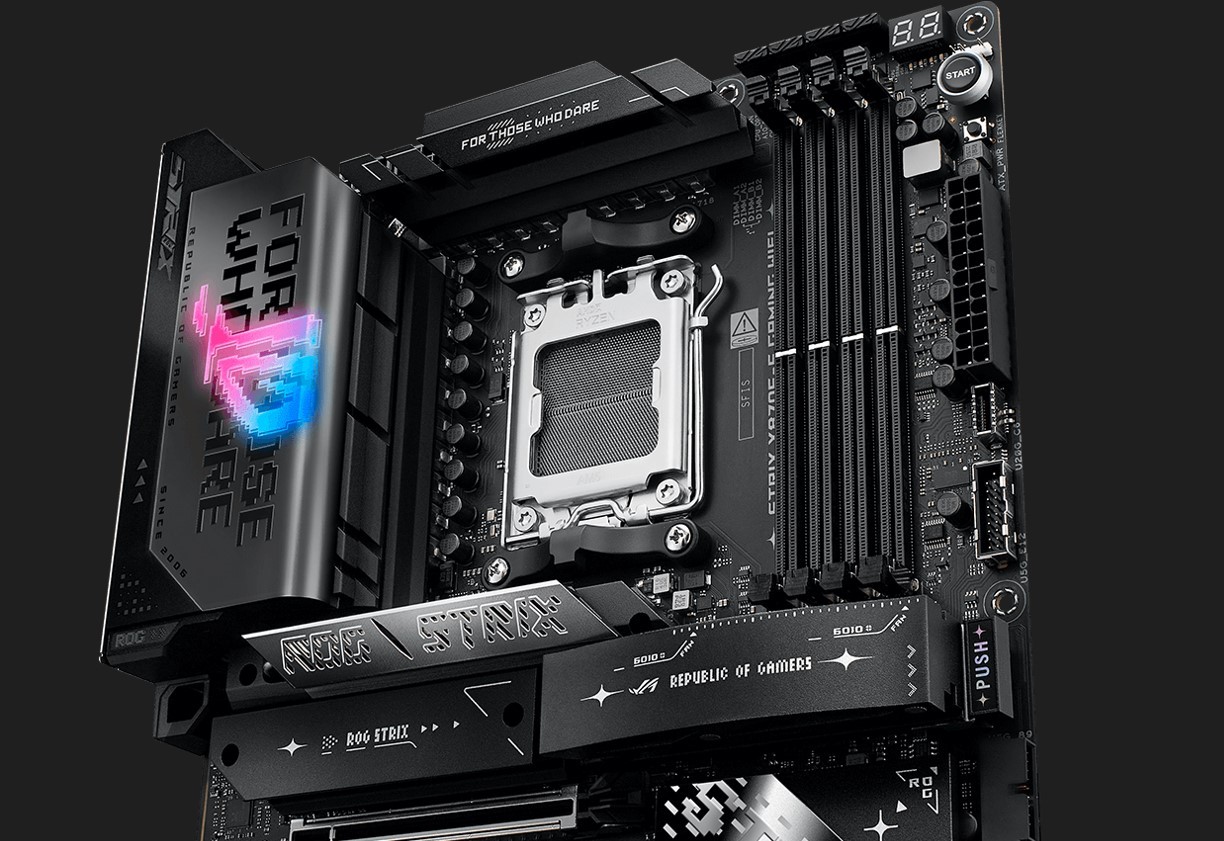

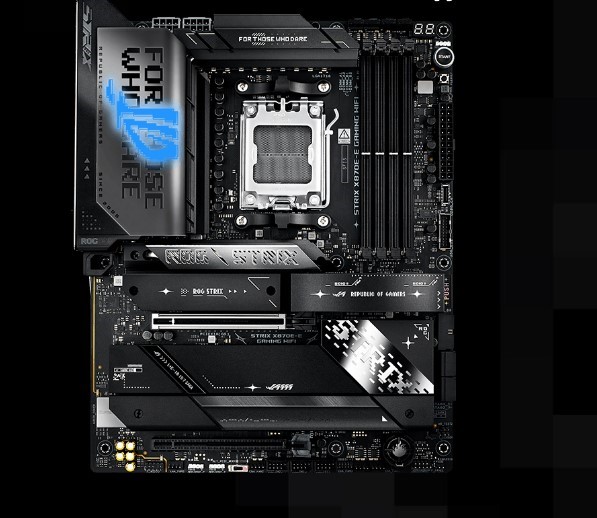

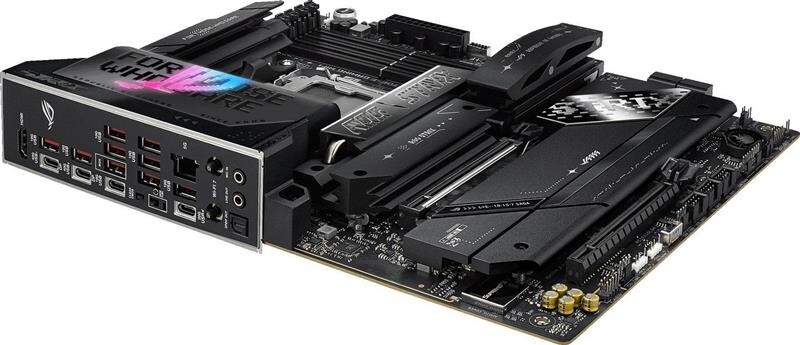

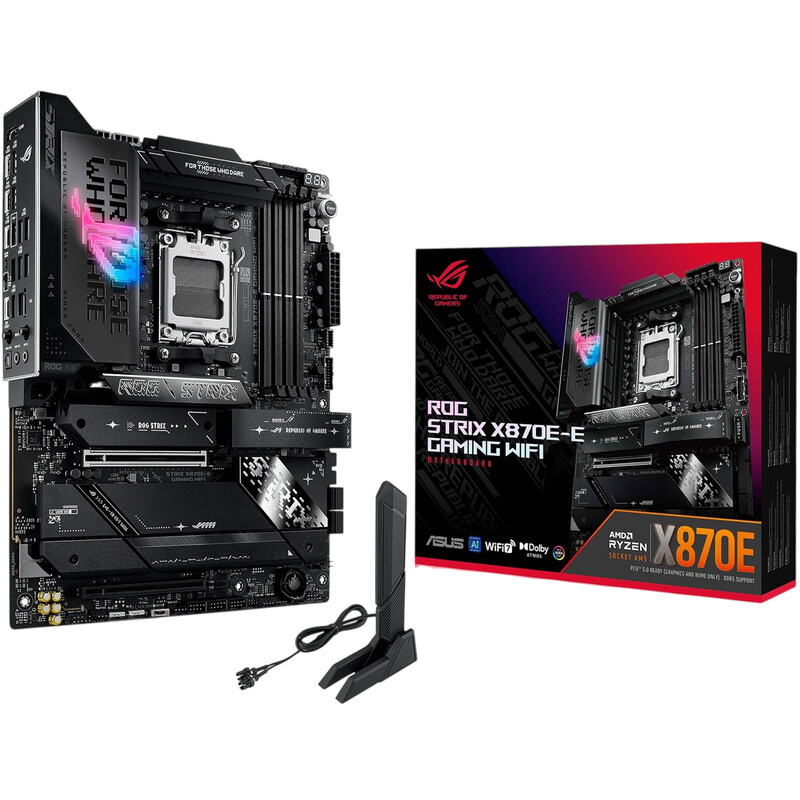

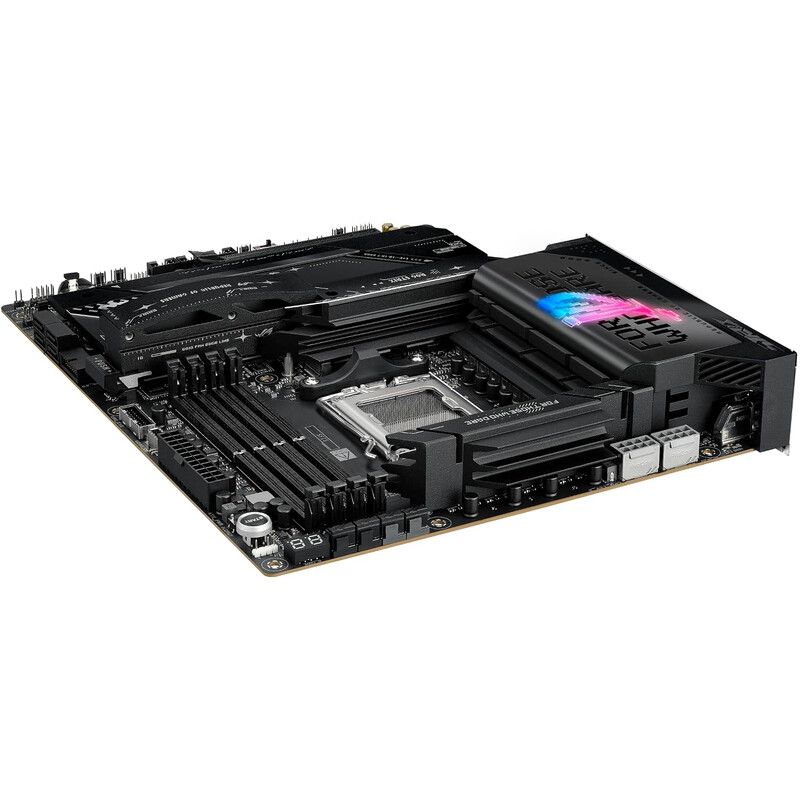

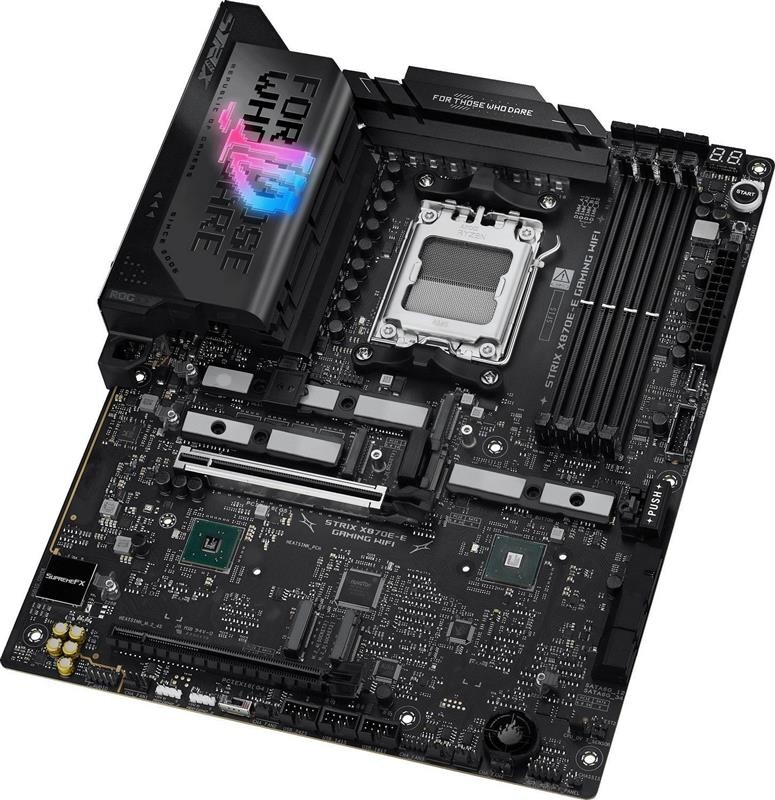

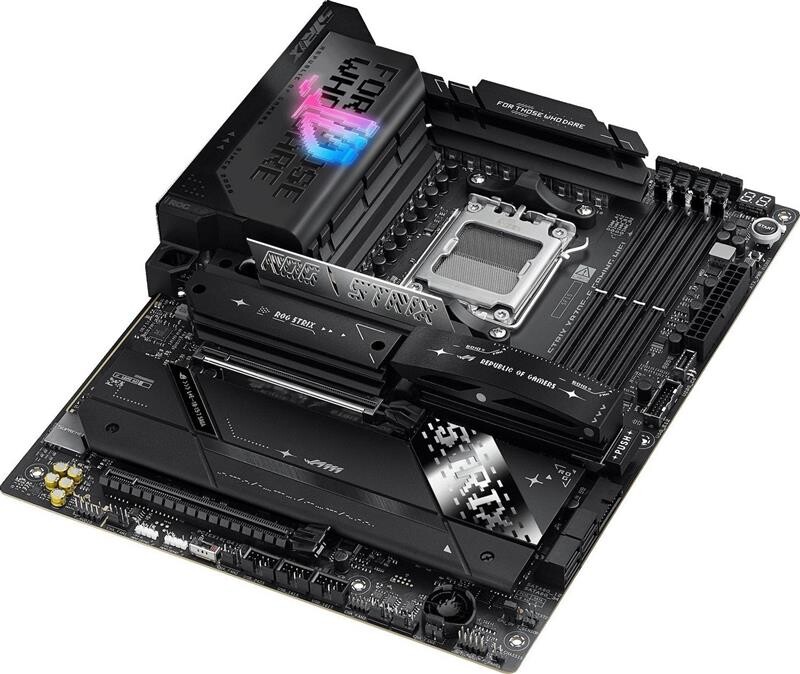

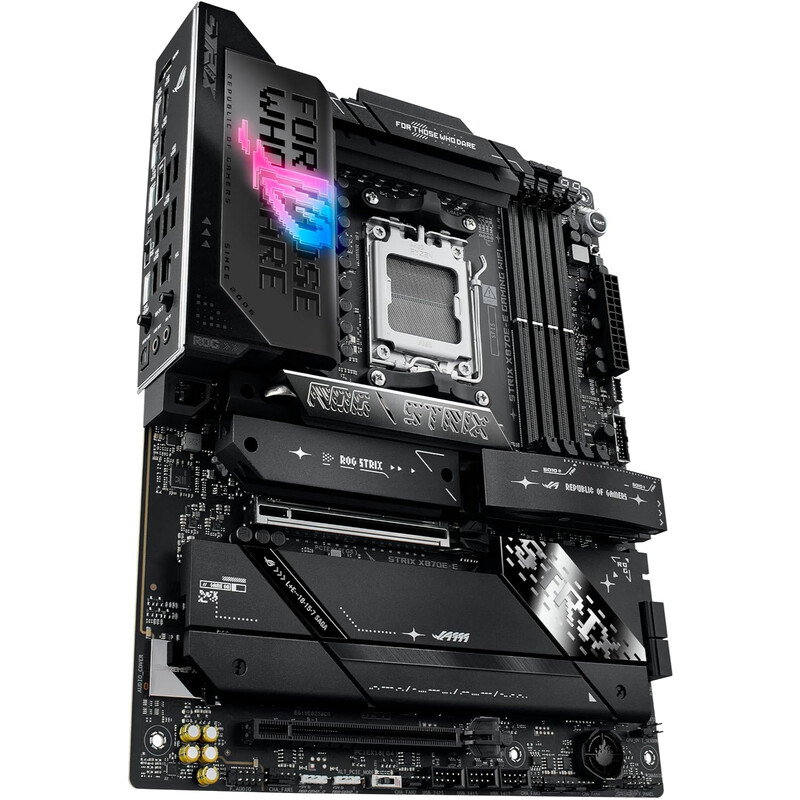

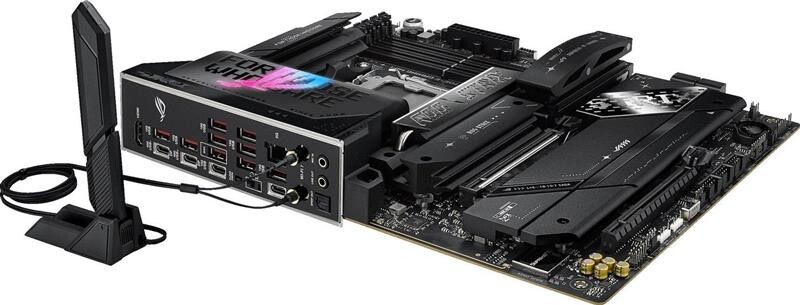

Материнська плата Asus ROG Strix X870E-E Gaming WiFi Socket AM5

ROG Strix X870E-E Gaming WiFi створена для розкриття максимальних можливостей процесорів серії AMD Ryzen™ 9000. Вона підтримує інтерфейс PCIe^® 5.0 і технології AI Overclocking, AI Cooling II, AI Networking II та AEMP, що спрощують налаштування системи. Два порти USB4^® Type-C, модуль Wi-Fi 7 і контролер Ethernet 5 Гбіт/с від Realtek забезпечують висококласні можливості підключення, а радіатори забезпечують прохолоду накопичувачів M.2 під час високих навантажень. Ця материнська плата не тільки відповідає вимогам для запуску сучасних ігор і професійних програм, але й надає потужність і перелік інтерфейсів, необхідні для роботи застосунків штучного інтелекту.

Висока продуктивність

Ефективне охолодження

Повне занурення в гру

Повний комплект інтерфейсів

Інтелектуальні функції ASUS

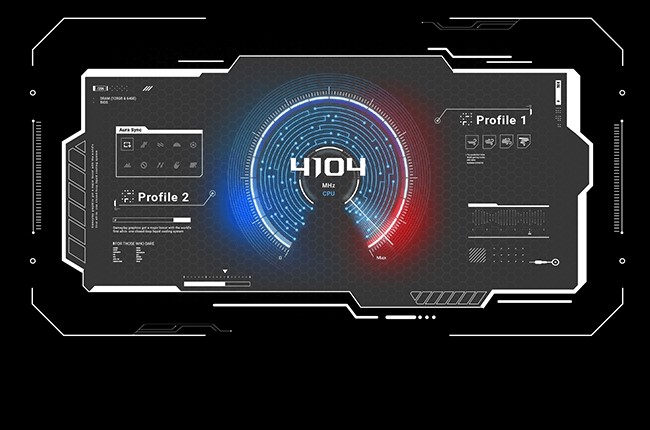

AI OVERCLOCKING

Технологія ASUS AI Overclocking пропонує профілі процесора та системи охолодження, щоб налаштувати оптимальну конфігурацію та отримати максимальну віддачу від кожної системи.

Пропоновані значення параметрів можуть бути активовані автоматично або використані як стартовий майданчик для подальших експериментів.

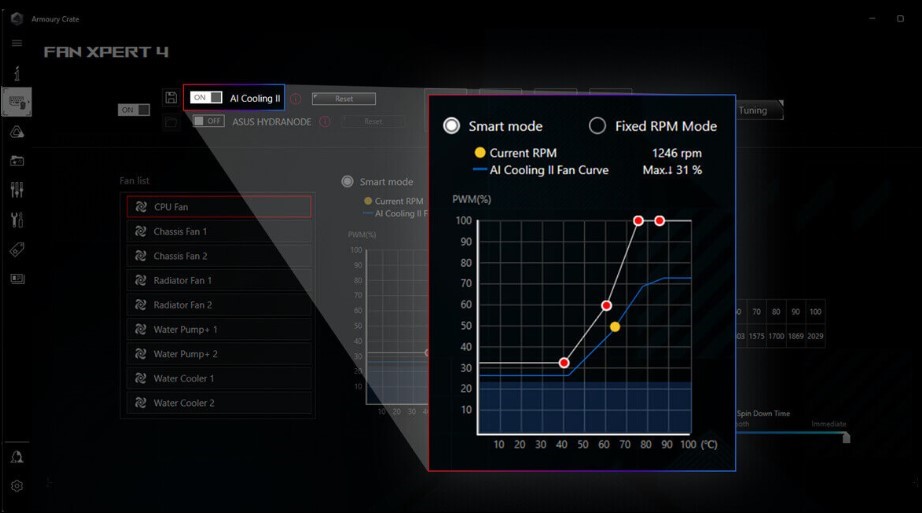

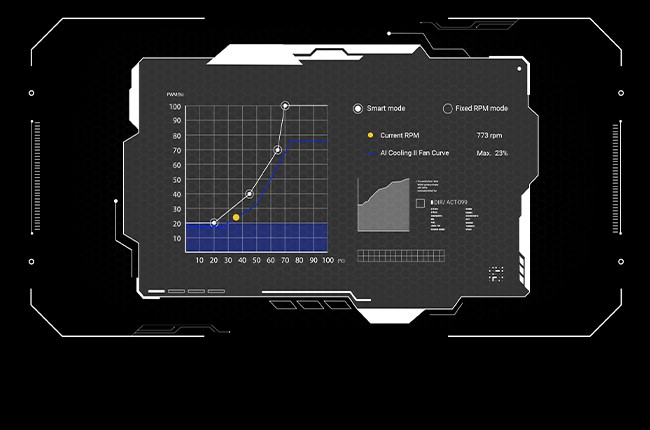

AI COOLING II

Збалансувати температурні та акустичні показники будь-якої збірки можна одним натисканням кнопки миші.

Ексклюзивний алгоритм ASUS усуває непотрібний шум під час виконання швидкого стрес-тесту, а потім виконує автоматичне регулювання підключених до материнської плати вентиляторів на основі температури процесора.

AI NETWORKING II

AI Networking II поєднує в собі інтелектуальні технології для динамічної оптимізації параметрів мережі, забезпечення надійного й безперебійного з’єднання, а також розкриття повної швидкості мережі Wi-Fi 7*.

*Залежить від моделі.

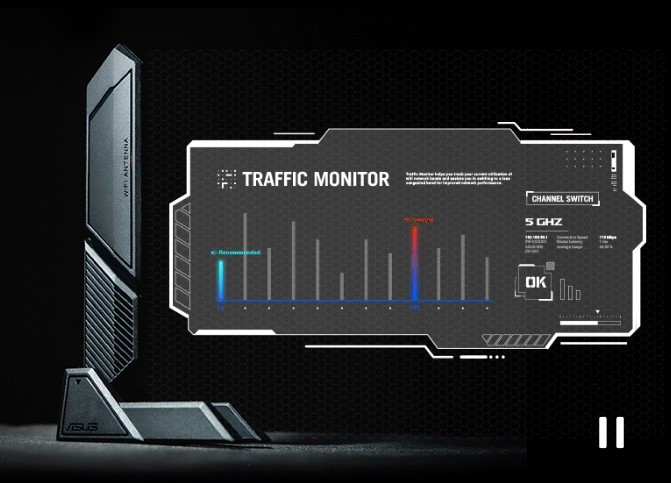

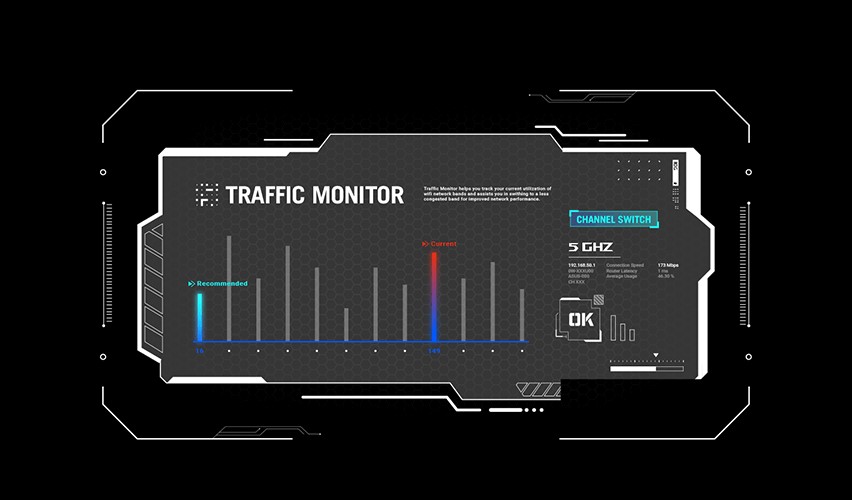

Монітор трафіку (Traffic Monitor) в Armoury Crate відстежує використання каналів у мережі Wi-Fi. Щоб підвищити швидкість роботи мережі, перейдіть на менш завантажений канал, натиснувши кнопку Channel Switch (Перемикач каналів)*.

*Функція перемикання каналів вимагає підключення до маршрутизатора ASUS. Якщо ви не підключені до маршрутизатора ASUS, процес зміни каналу можна виконати в розділі Router IP (IP-адреса маршрутизатора) у моніторі трафіку.

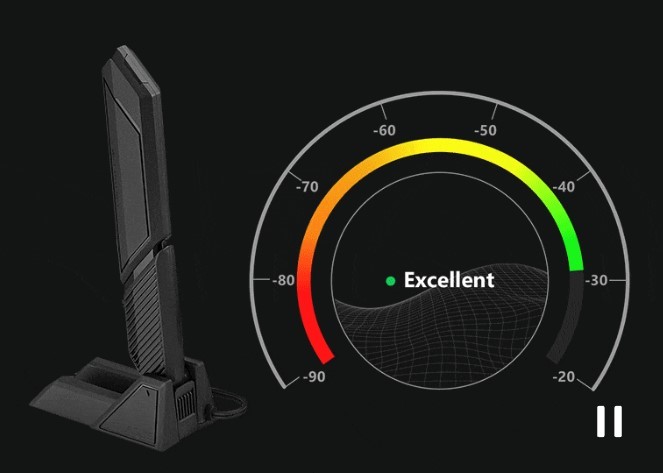

Функція Fast Check в Armoury Crate дозволяє швидко визначити рівень сигналу Wi-Fi.

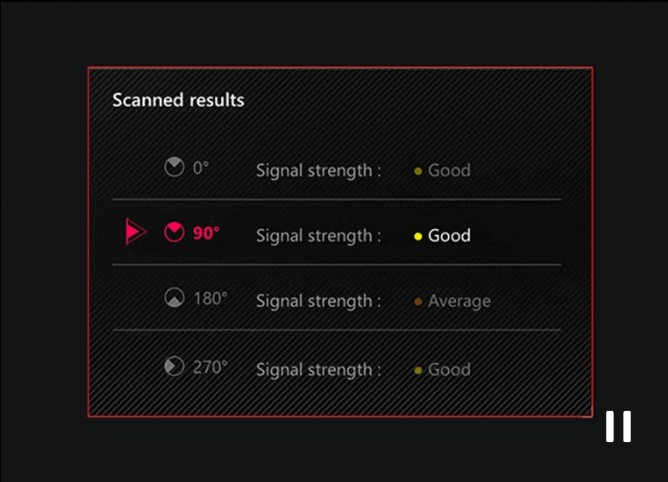

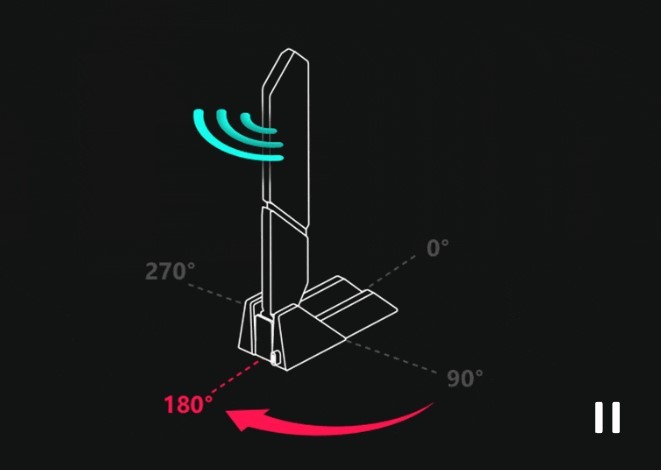

Функція Direction Finder* в Armoury Crate допомагає визначити оптимальну орієнтацію антени для досягнення найкращого рівня сигналу Wi-Fi.

*Функція Direction Finder працює лише в діапазонах 5 ГГц і 6 ГГц

Для зручності користувачів функція GameFirst тепер інтегрована в програмний центр Armoury Crate. GameFirst оптимізує роботу мережі шляхом виділення смуги пропускання в режимі реального часу на основі сценаріїв використання програм і відповідних алгоритмів навчання. Останнє оновлення включає підтримку сервісу NVIDIA® GeForce NOW для мінімізації затримки під час інтенсивних сеансів хмарних онлайн-ігор і ігрових трансляцій.

Продуктивність

Розгін

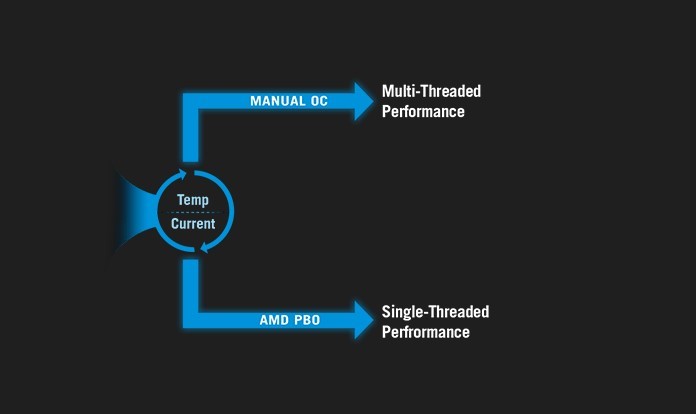

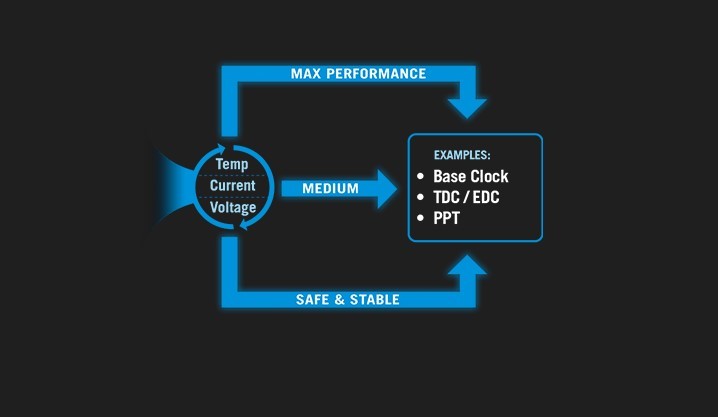

Dynamic OC Switcher

Функція Dynamic OC Switcher дає змогу отримати максимальну продуктивність процесора за рахунок встановлення порогових значень струму та температури для автоматичного перемикання між ручним розгоном у важких багатопотокових навантаженнях і технологією AMD Precision Boost Overdrive (PBO) в однопотокових завданнях. Остання версія Overclocking Load Guard має вдосконалений механізм миттєвого захисту від перевантаження за струмом, що запобігає збоям у роботі системи під час розгону.

Core Flex

Функція Core Flex дає можливість заходити за встановлені обмеження ще далі, завдяки керуванню параметрами тактового генератора, живлення та температури новими креативними способами. Наприклад, ви можете максимально підвищити базову тактову частоту під час невеликих навантажень і встановити контрольні точки, щоб поступово зменшувати частоту ядра процесора в міру підвищення температури або струму. Але ця система надзвичайно адаптивна й підтримує численні керовані функції, які можуть незалежно маніпулювати обмеженнями потужності, струму й температури, щоб ви могли змінювати продуктивність процесора на свій розсуд.

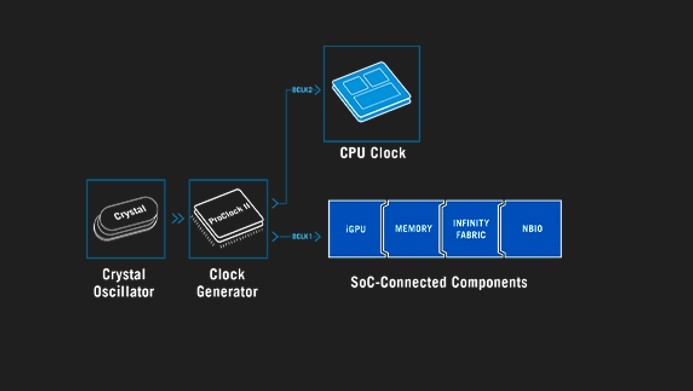

Асинхронний генератор

На платі ROG Strix X870E-E використовується спеціальний тактовий генератор, який дає можливість відокремити налаштування базової частоти процесора від налаштування частоти пам’яті, шини PCIe та інтерфейсу Infinity Fabric. Це дає змогу отримати максимальну продуктивність процесора, зберігаючи при цьому стабільність роботи ключових компонентів системи.
Окреме налаштування частоти BCLK CPU від інших компонентів для розгону без обмежень.

PBO ENHANCEMENT

Технологія AMD Precision Boost Overdrive (PBO) збільшує граничні параметри струму й напруги для максимального розгону процесора. З використанням агресивних параметрів PBO алгоритм AMD визначає надійне рішення живлення компонентів материнської плати для ще більшого підвищення продуктивності.

Пам'ять

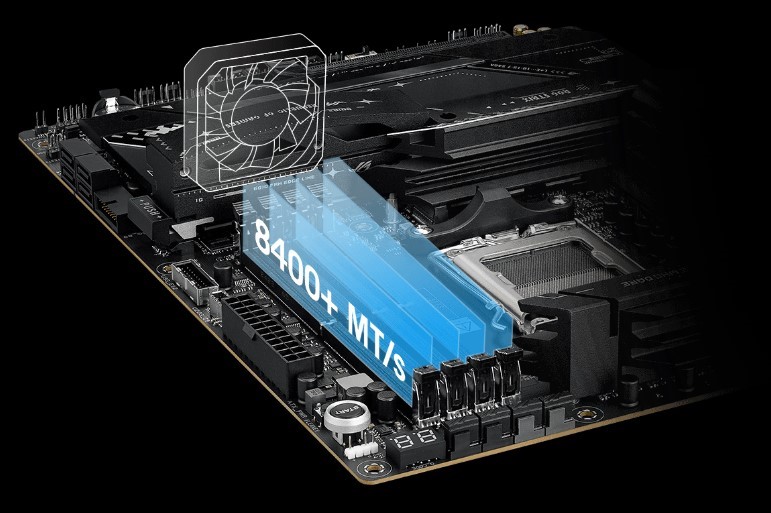

Пам'ять DDR5

Материнська плата ROG Strix X870E-E пропонує підтримку технології AMD Extended Profiles for Overclocking (EXPO).

Сила DDR5

Для тих, хто не хоче себе обмежувати стандартною частотою модулів DDR5, материнська плата ROG Strix X870E-E пропонує підтримку технології AMD Extended Profiles for Overclocking (EXPO). Якщо ж ви досвідчений ентузіаст, то для вас доступний широкий набір налаштувань в інтерфейсі UEFI. ROG Strix X870E-E Gaming WiFi також має кріплення для 60-міліметрового вентилятора на радіаторі M.2 для створення додаткового повітряного потоку.

* Результати розгону пам’яті можуть відрізнятися залежно від серії процесора.

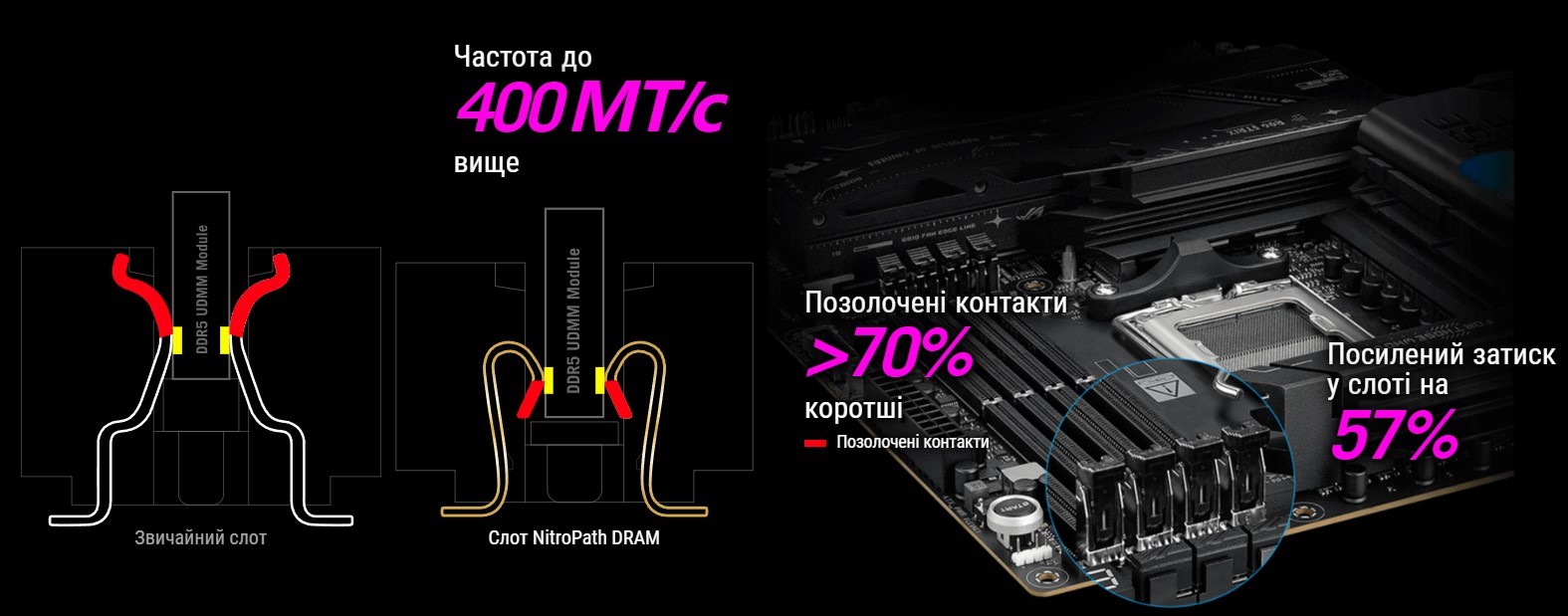

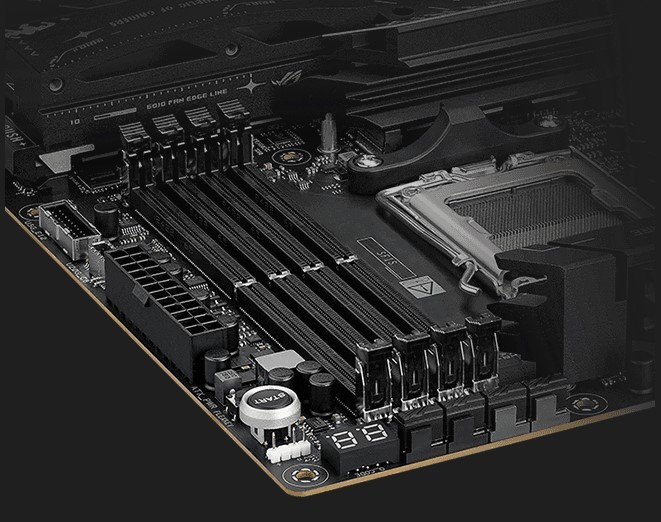

Технологія NitroPath DRAM

Технологія NitroPath DRAM підвищує продуктивність пам’яті DDR5. Укорочені позолочені контакти та оптимізоване розміщення доріжок, якими проходять сигнали, забезпечує швидшу передачу даних між модулями DRAM і центральним процесором, що дає більший запас для розгону пам’яті й підвищує стабільність роботи системи. Крім того, нові слоти DRAM краще протистоять зносу внаслідок встановлення модулів оперативної пам’яті, ніж слоти традиційної конструкції, що важливо для ентузіастів, які постійно оновлюють свою систему, встановлюючи найшвидші комплекти ОЗП.

Інтерфейс AEMP

ASUS Enhanced Memory Profile (AEMP) – це ексклюзивна функція прошивки для модулів пам’яті з обмеженнями PMIC. AEMP автоматично визначає мікросхеми пам’яті у вашому комплекті, а потім представляє оптимізовані профілі частоти, таймінгів і напруги, які ви можете легко застосувати, щоб збільшити продуктивність.

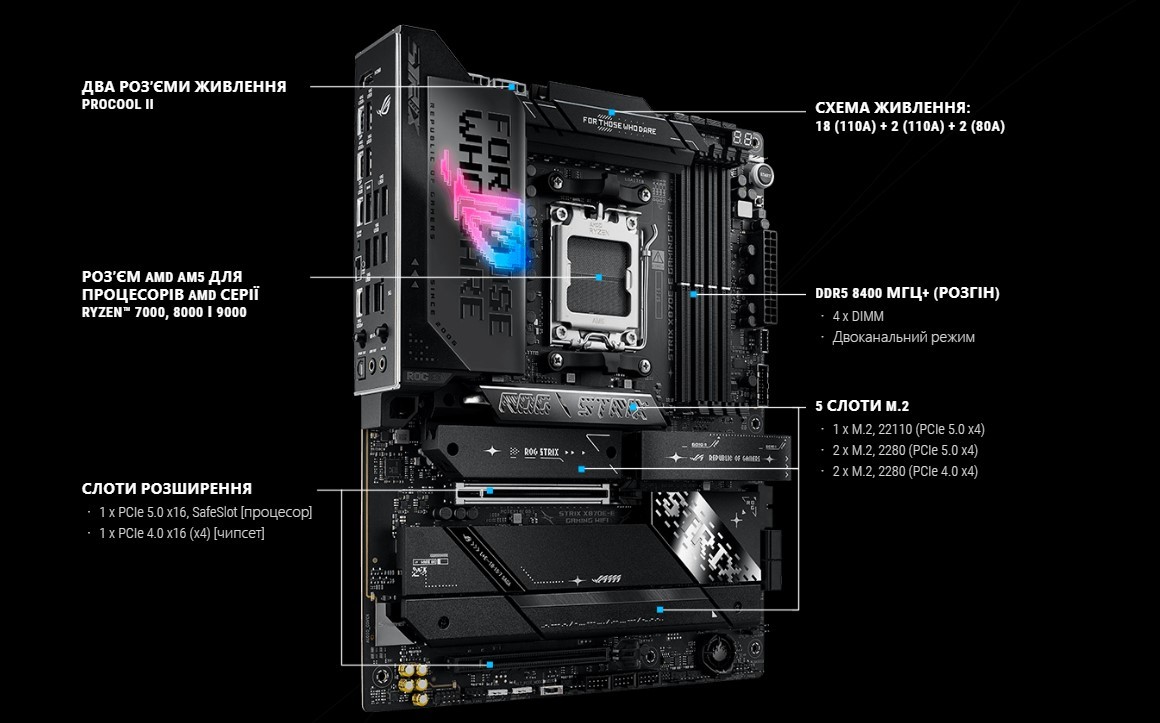

Система живлення

Надійна система живлення ROG STRIX
18(110A)+2(110A)+2(80A) схема живлення

Два роз’єми живлення  PROCOOL II

Роз'єми ProCool II гарантують надійне підключення кабелів, що йдуть від блоку живлення. Їхній металевий кожух покращує розсіювання тепла та знижує електричний опір в порівнянні зі стандартними.

Добірні компоненти

У материнських платах ASUS застосовуються найкращі дроселі з феритовим осердям і конденсатори, які здатні працювати довше та за більш складних умов, ніж стандартні компоненти.

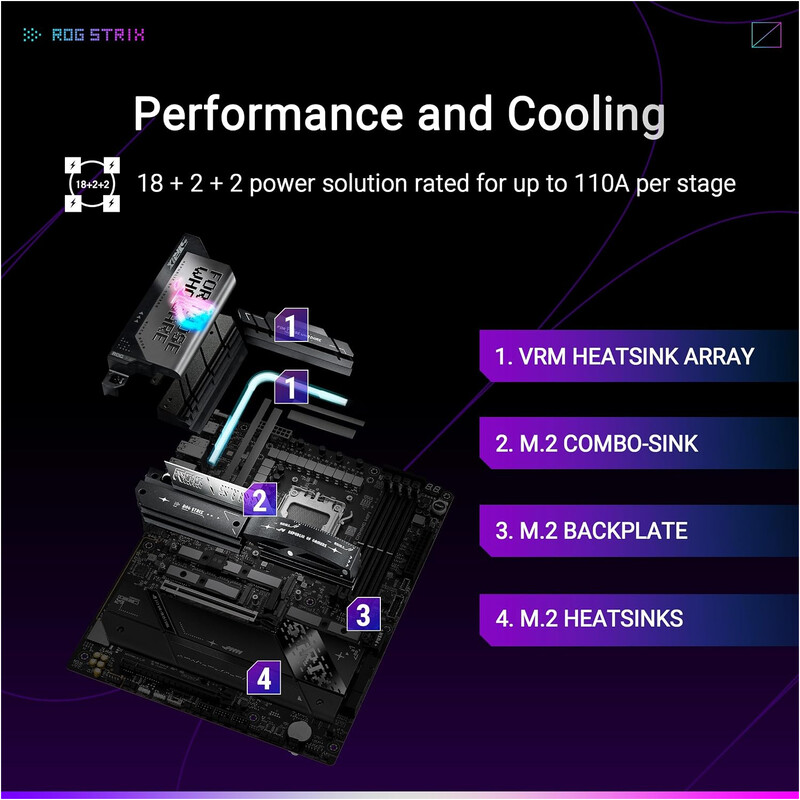

18 + 2 + 2  Фаз живлення

Кожна з фаз живлення (18 + 2 + 2) розрахована на струм до 110 А

• 18 VCORE (110 A)
• 2 SoC (110 A)
• 2 MISC (80 A)

8- шарова друкована плата

Багатошарова конструкція друкованої плати сприяє кращому розсіюванню тепла в області системи живлення, що підвищує загальну стабільність роботи комп’ютера й збільшує розгінний потенціал процесора.

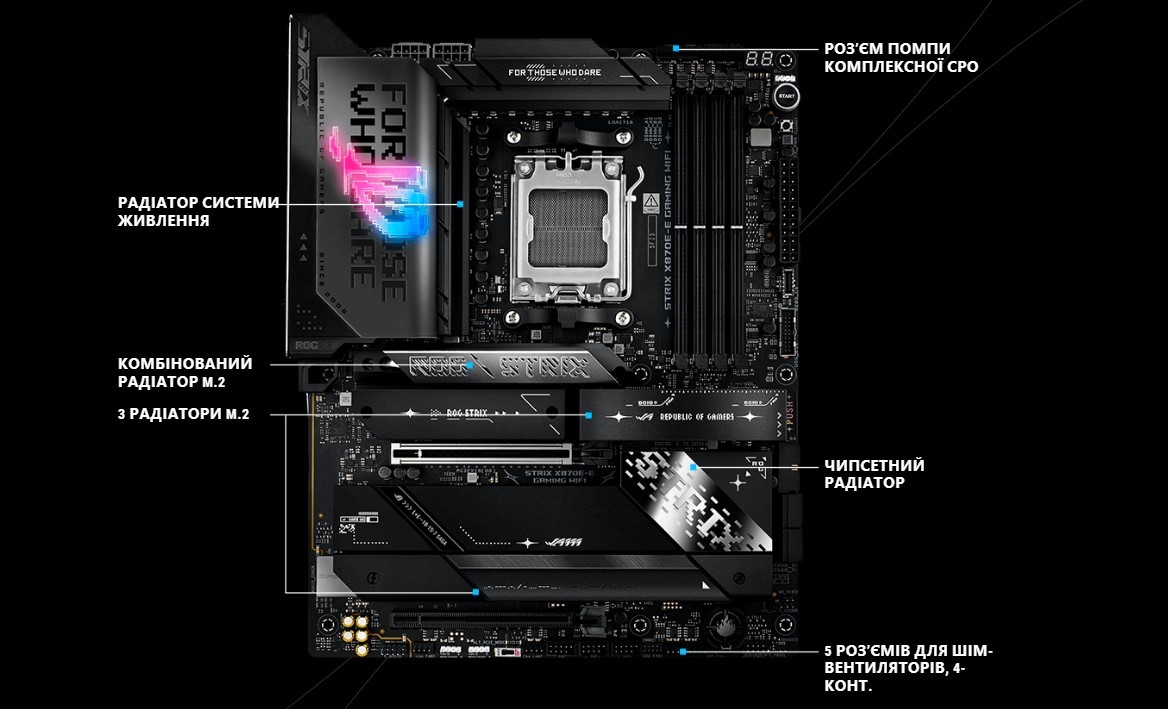

Охолодження

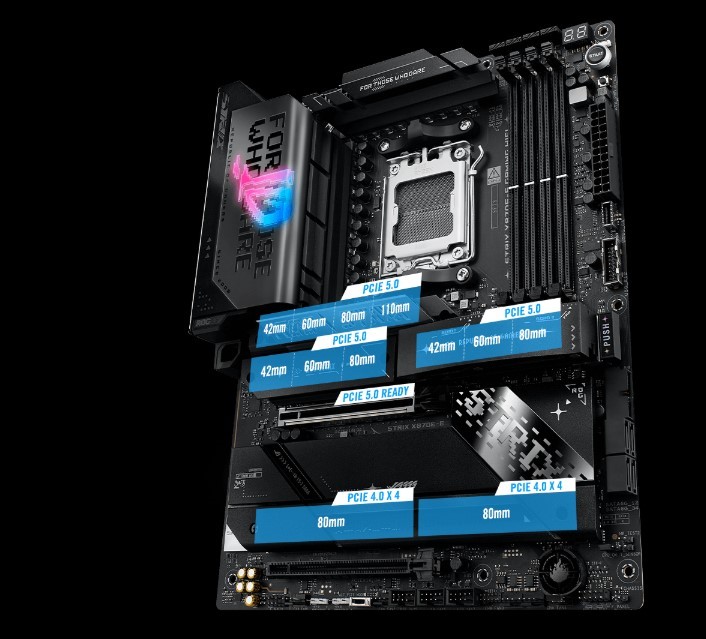

M.2

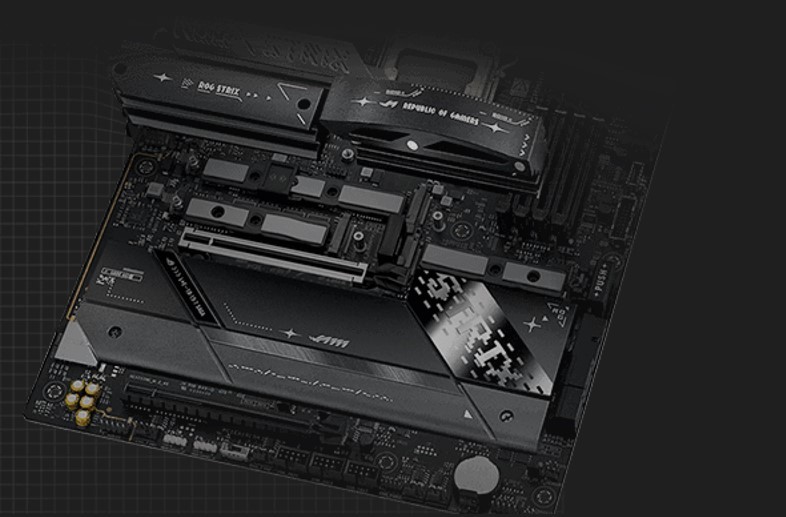

Радіатори, комбінований радіатор і захисна пластина для пристроїв М. 2

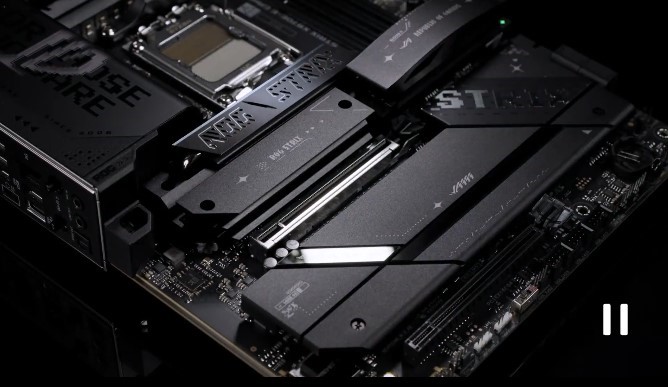

Комбінований радіатор М. 2

Цей радіатор для накопичувачів M.2 має U-подібну теплову трубку з прямим контактом для досягнення оптимальної робочої температури, а також збільшену площу поверхні для ефективнішого охолодження.

Захисна пластина  M.2

Захисна пластина гарантує, що високопродуктивні накопичувачі працюватимуть із максимальною продуктивністю навіть за обмеженої циркуляції повітря.

Радіатори M.2

Усі слоти M.2 плати оснащені радіаторами для відведення теплоти від SSD NVME. Таким чином вони зможуть показати свою максимальну продуктивність без загрози перегрівання.

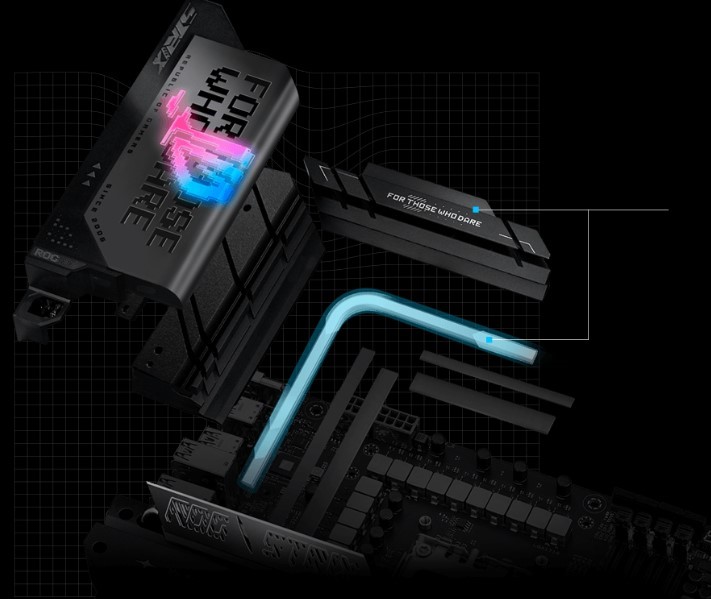

Масив радіаторів VRM

Два масивних радіатори VRM, з’єднаних між собою тепловою трубою, забезпечують достатню площу поверхні та масу, щоб задовольнити потреби в потужності високопродуктивних процесорів AMD серії Ryzen™ 9000.

CPU

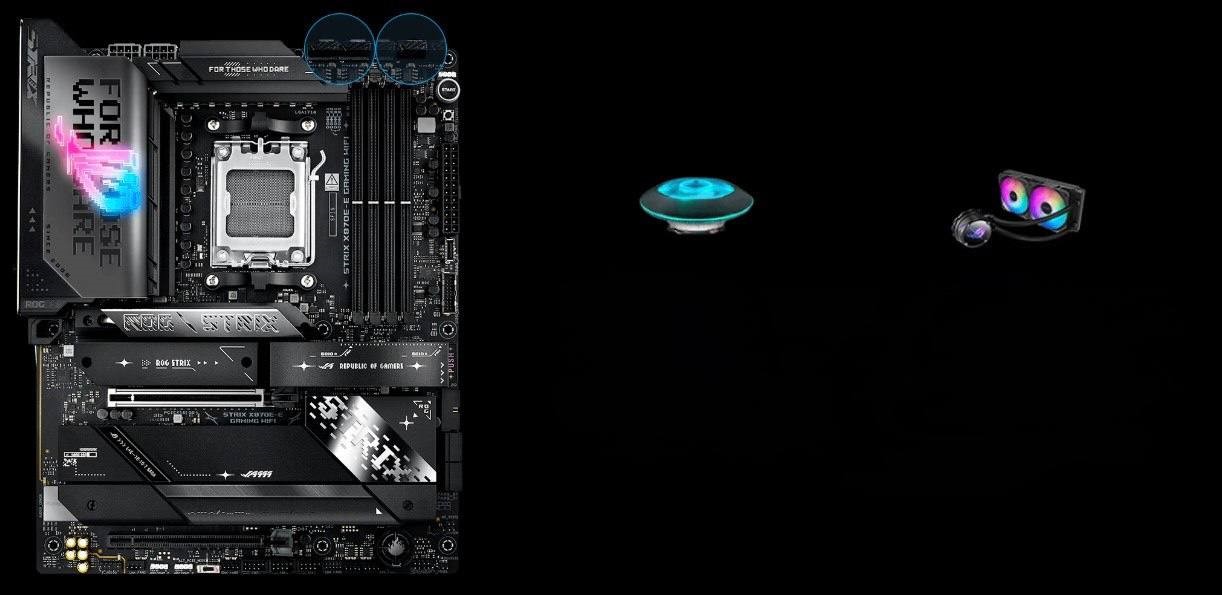

Роз’єми процесорного вентилятора, роз’єм вентилятора СРО

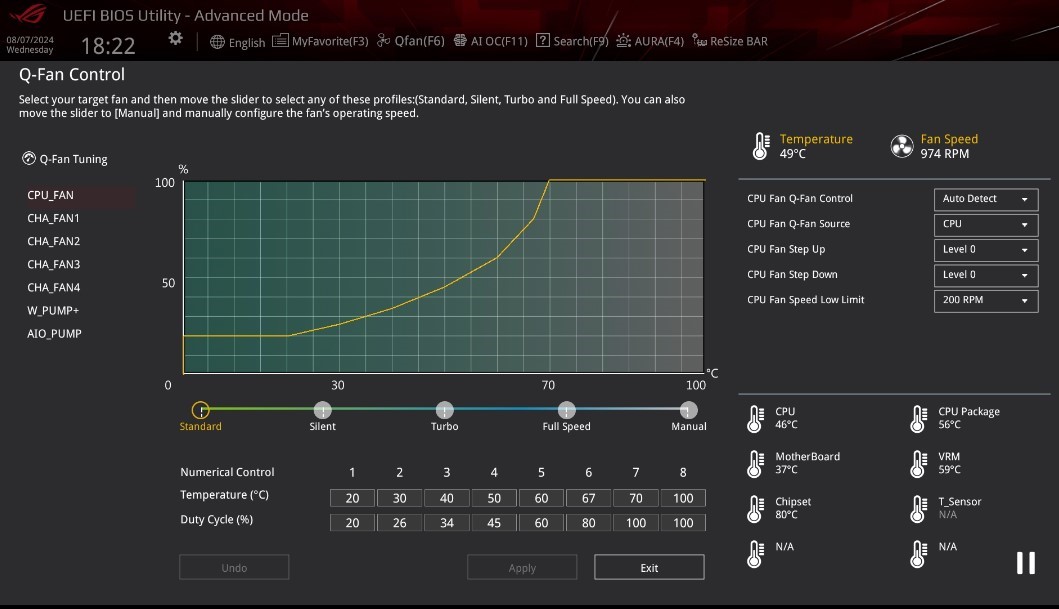

Роз’єми вентиляторів CPU

Окрема пара роз'ємів для зручного підключення процесорних вентиляторів із будь-яким методом регулювання швидкості обертання.

Роз’єм вентиляторів  СРО

Окремий роз’єм PWM/DC для комплексних рідинних систем охолодження.

Корпус

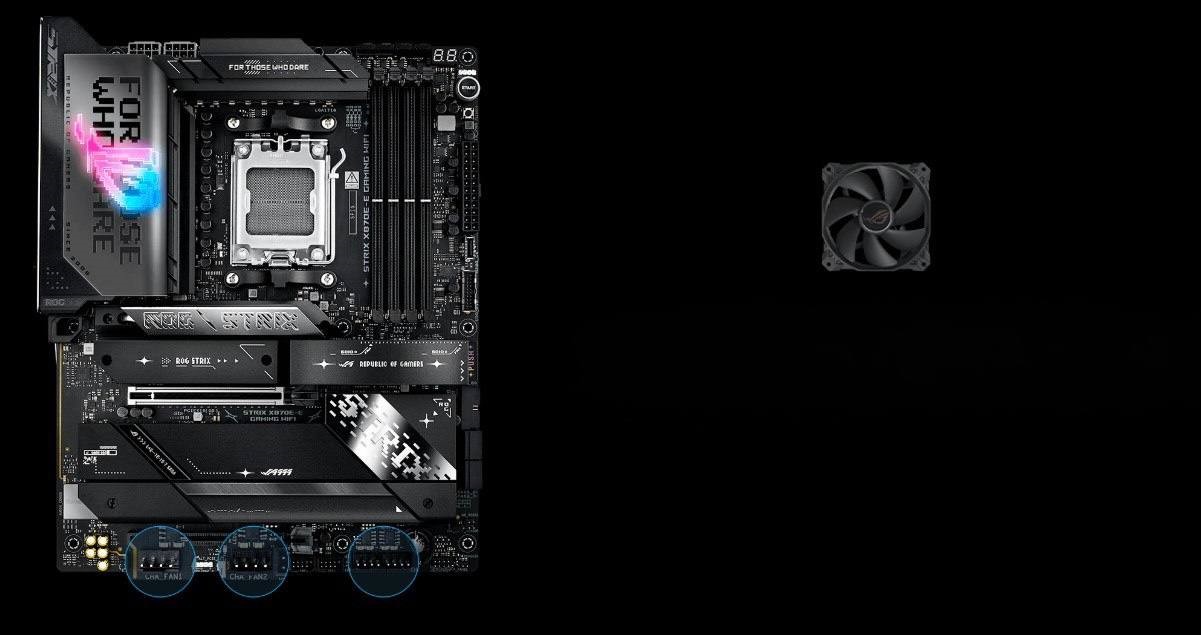

Роз’єми вентиляторів ( 4-конт.)

Плата пропонує п’ять роз’ємів для корпусних вентиляторів охолодження, кожен з яких підтримує автоматичне визначення типу вентиляторів (PWM або DC).

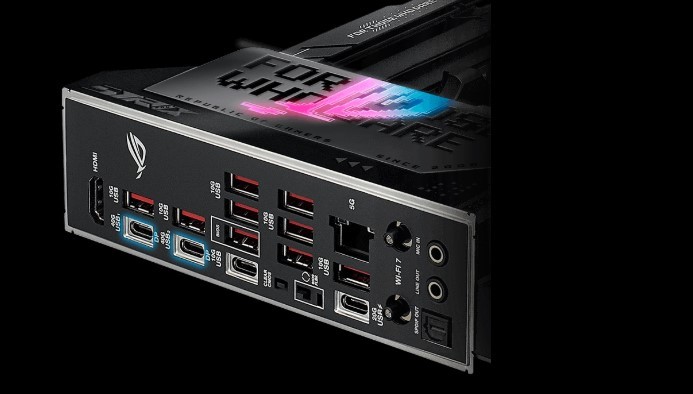

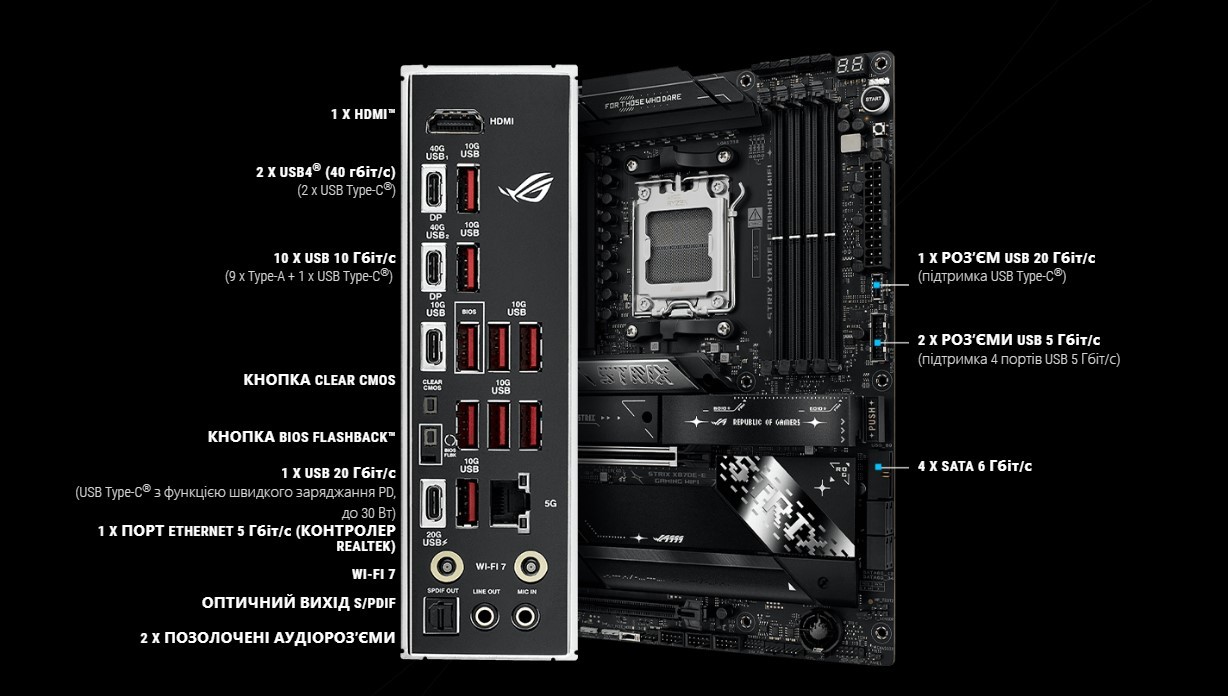

Сучасні інтерфейси

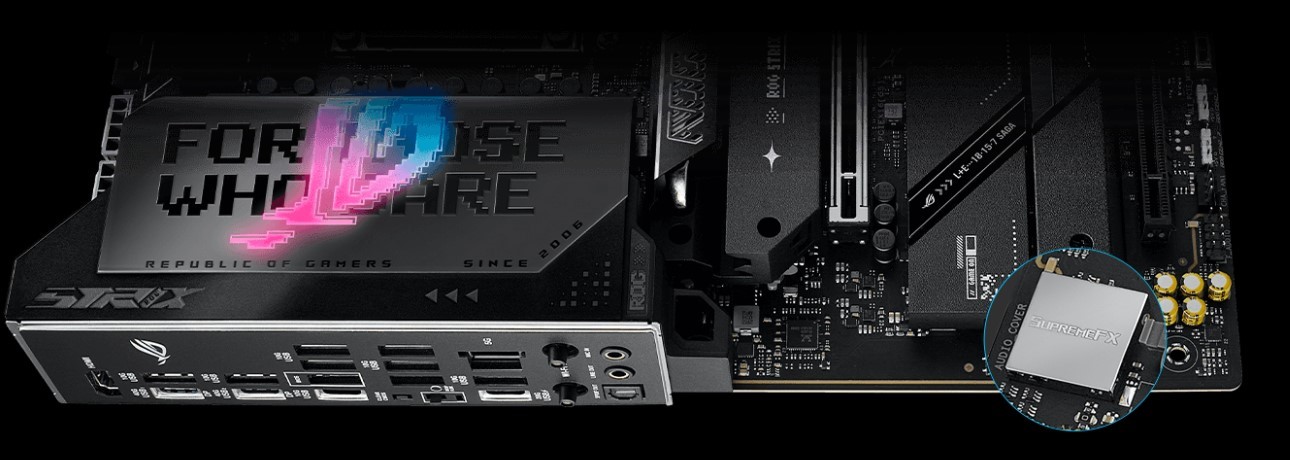

Стандарт Wi-Fi 7 забезпечує до 4,8 разів вищу швидкість, ніж Wi-Fi 6* завдяки таким інноваціям, як канали 320 МГц* у діапазоні 6 ГГц і технологія 4K QAM*. Технологія Multi-Link Operation (MLO) гарантує більш стабільне бездротове з'єднання та меншу затримку, відкриваючи нові можливості для ігор, потокових трансляцій і промислового IoT.

* Для роботи функцій Wi-Fi 7 необхідна підтримка стандарту Wi-Fi 7 з боку вбудованого чипсета Wi-Fi, точки доступу Wi-Fi та операційних систем.

* Канали 320 МГц у діапазоні 6 ГГц можуть бути недоступні в деяких регіонах у зв’язку із законодавчими обмеженнями.

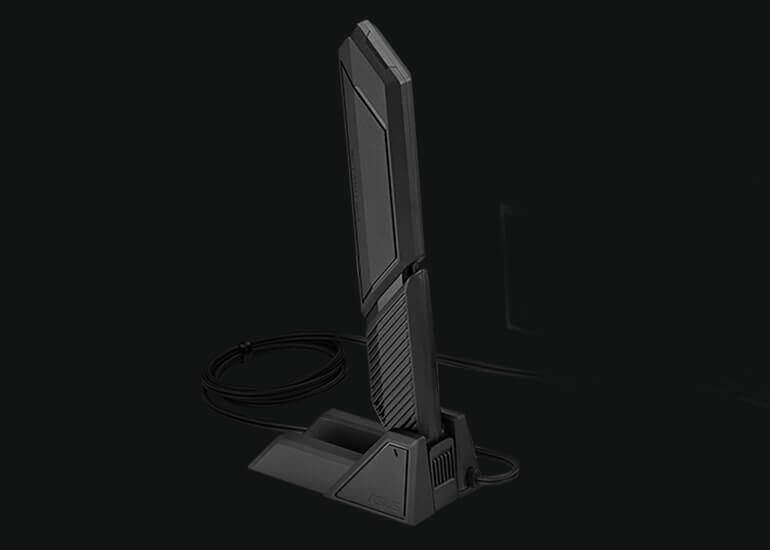

ASUS WiFi Q-Antenna

Два трансивери підтримують діапазони 2,4, 5 і 6 ГГц для забезпечення високої пропускної здатності, а спрямована антена покращує якість сигналу і дозволяє покривати більші відстані.
Застереження: доступність Wi-Fi 7 залежить від місцевих нормативних вимог.

Покращення прийому сигналу

Порівняно з антеною попереднього покоління

До +6%
6 ГГц

До +18%
5/2,4 ГГц

Realtek 5Gb Ethernet

Вбудований контролер Ethernet від Realtek дозволяє збільшити швидкість дротового підключення в мережі до 5 Гбіт/с. Результат: онлайн-ігри без лагів, трансляції відеороликів без пауз, передача файлів без тривалого очікування.

PCIE 5.0

Материнська плата Strix X870E-E пропонує повну підтримку шини PCIe 5.0. Верхній слот PCIe (x16) підтримує встановлення карт розширення з інтерфейсом PCIe 5.0. Щоб витримати вагу масивних відеокарт, він зміцнений кріпильними елементами SafeSlot. Три слоти M.2 на платі забезпечують неймовірну швидкість читання та запису даних до 16 ГБ/с завдяки підтримці інтерфейсу PCIe 5.0, тоді як усі інші можуть працювати на швидкості до 8 ГБ/с. Кожен слот M.2 накриває радіатор для ефективного відведення тепла від дисків нового покоління.

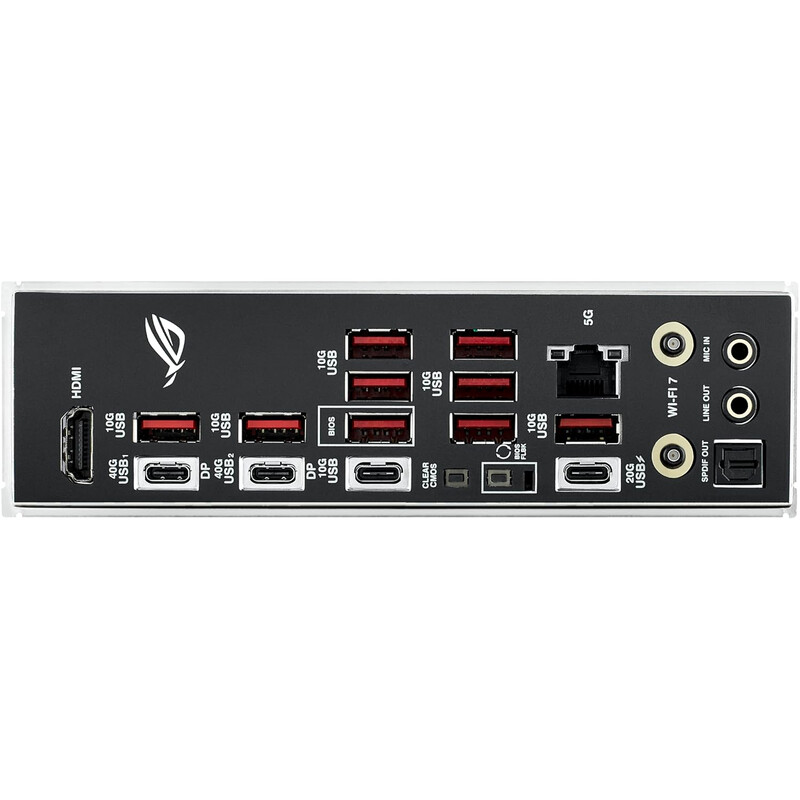

2 Порти USB4^®

Кожен порт USB4^® має пропускну здатність 40 Гбіт/с в обох напрямках. До них можна одночасно підключити один монітор формату 8K або два дисплеї 4K*.

*Підтримка роздільної здатності залежить від можливостей процесора або відеокарти.

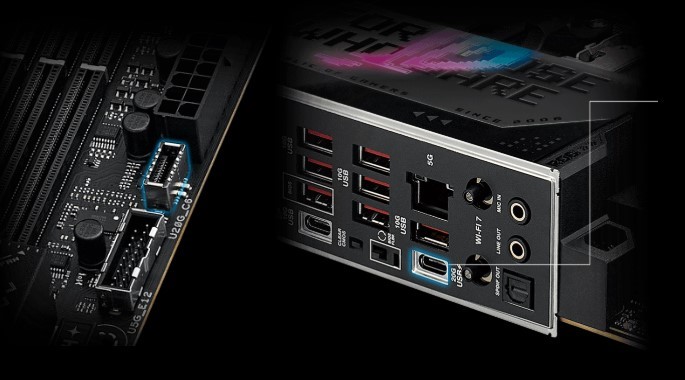

USB 20 Гбіт/с

На платі Strix X870E-E присутні два роз’єми USB Type-C^® для обміну даними на швидкості до 20 Гбіт/с. Один може використовуватися для виведення USB-порту на передню панель комп’ютера, а інший розташований на задній панелі комп’ютера, він також підтримує технологію Power Delivery (PD) 3.0 для швидкого заряджання пристроїв із потужністю до 30 Вт.

USB WATTAGE WATCHER

Утиліта USB Wattage Watcher дає змогу відстежувати поточну потужність, що подається на пристрій, підключений до порту USB Type-C^® (20 Гбіт/с) на задній панелі. За допомогою USB Wattage Watcher користувачі можуть переглядати потужність заряджання свого пристрою в режимі реального часу та перевіряти стан заряджання.

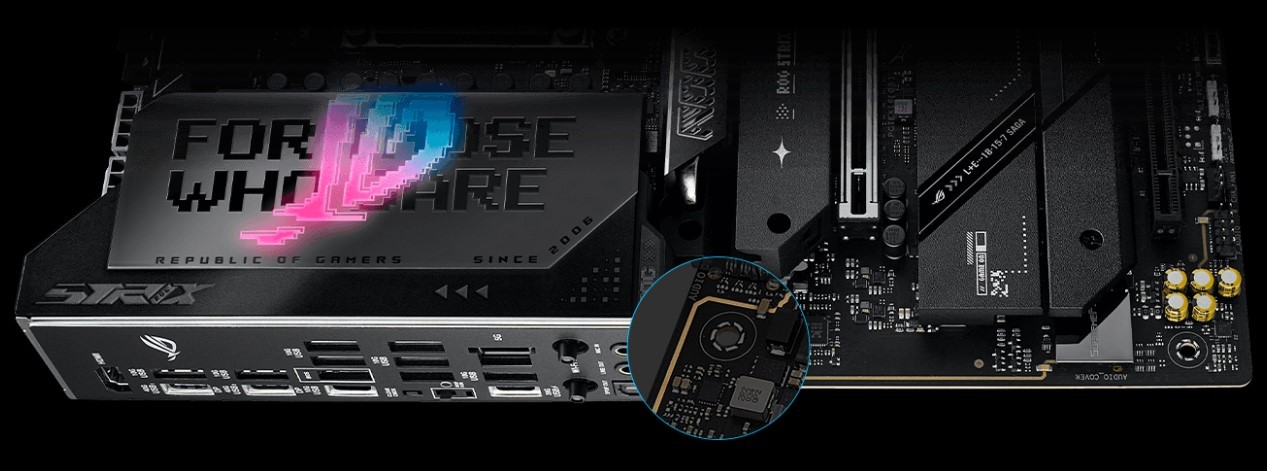

Ігровий звук

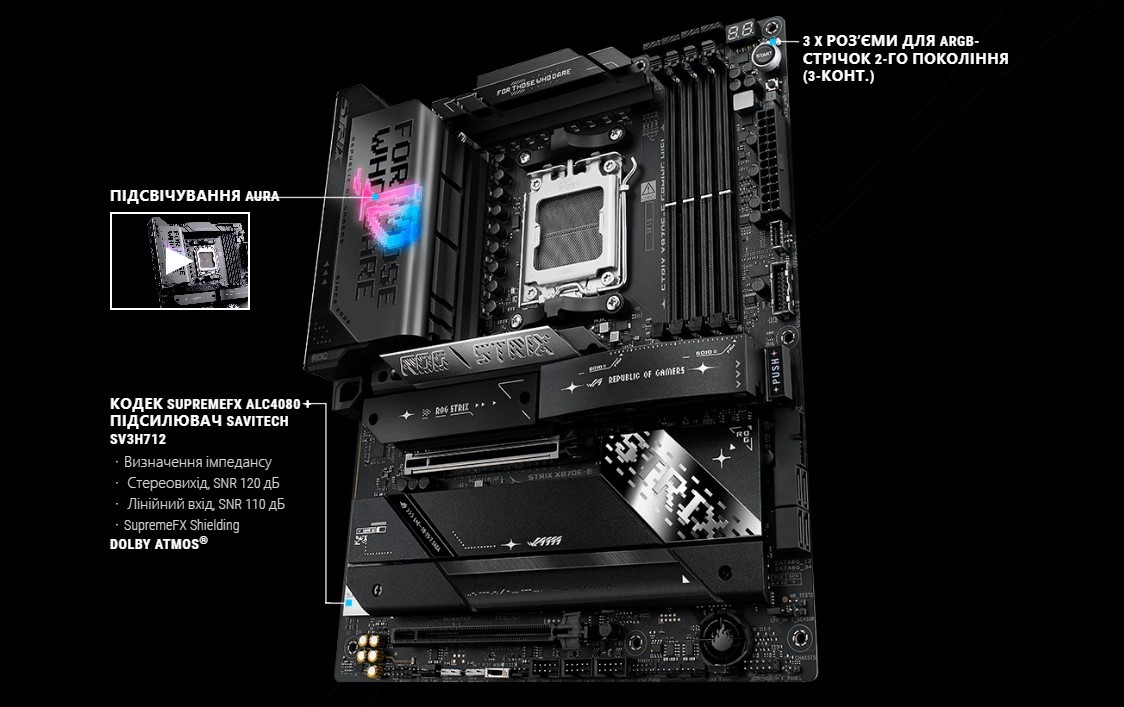

SupremeFX

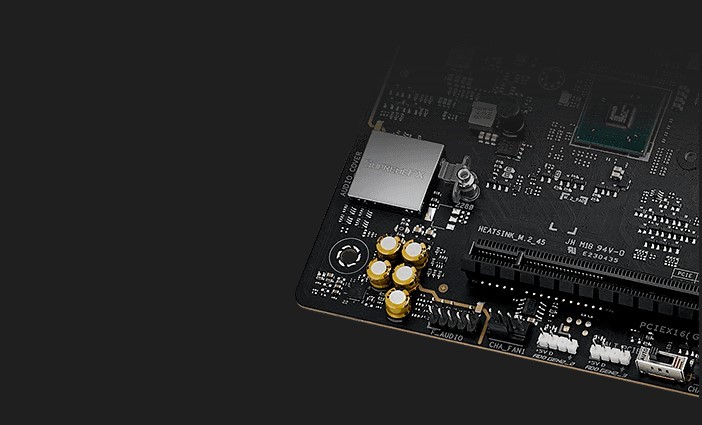

ROG SupremeFX – це унікальна комбінація апаратного та програмного забезпечення для високоякісного звуку. На платі Strix X870E-E вона використовує кодек ALC4080 для відтворення звуку з характеристиками 32 біти, 384 кГц на всіх каналах. Роз’єм на передній панелі підключено до вбудованого підсилювача Savitech, здатного обслуговувати різноманітні геймерські гарнітури та Hi-Fi навушники.

Екранування аналогових ліній

Спеціально розроблена схема розведення доріжок зменшує електромагнітні перешкоди від материнської плати та підключених до неї пристроїв.

Підсилювач SAVITECH SV3H712

Вбудований підсилювач Savitech класу Hi-Fi забезпечує вихідний сигнал із коефіцієнтом нелінійних спотворень і шуму (THD+N) –90 дБ і співвідношенням сигнал/шум 110 дБ.

Кодек ALC4080

Кодек ALC4080 використовує інтерфейс USB замість звичайного HDA і збільшує частоту дискретизації звуку до 384 кГц (32 біти).

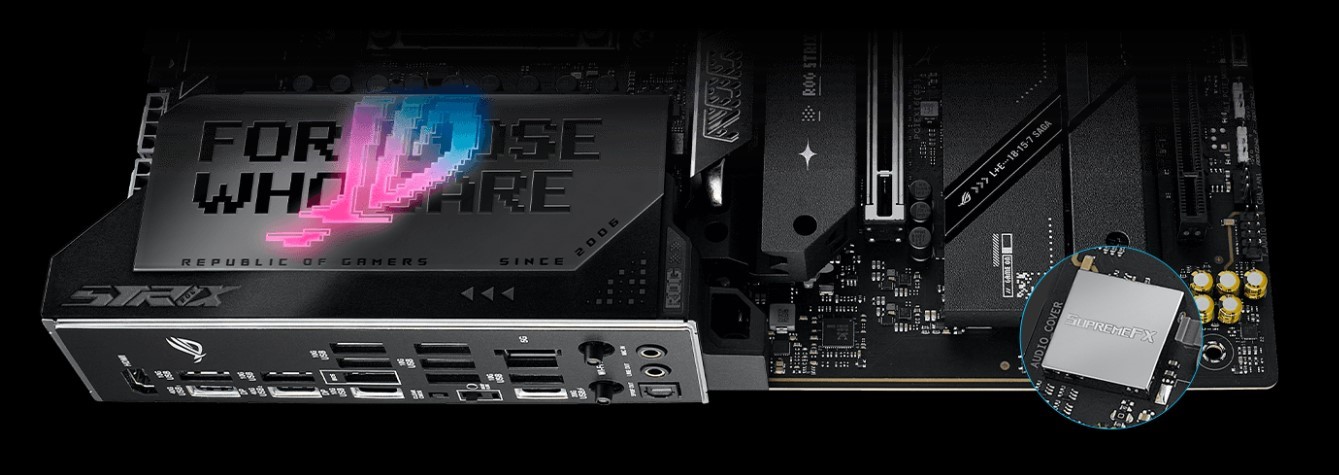

Захисний кожух

Металевий екран сприяє усуненню наведень від компонентів.

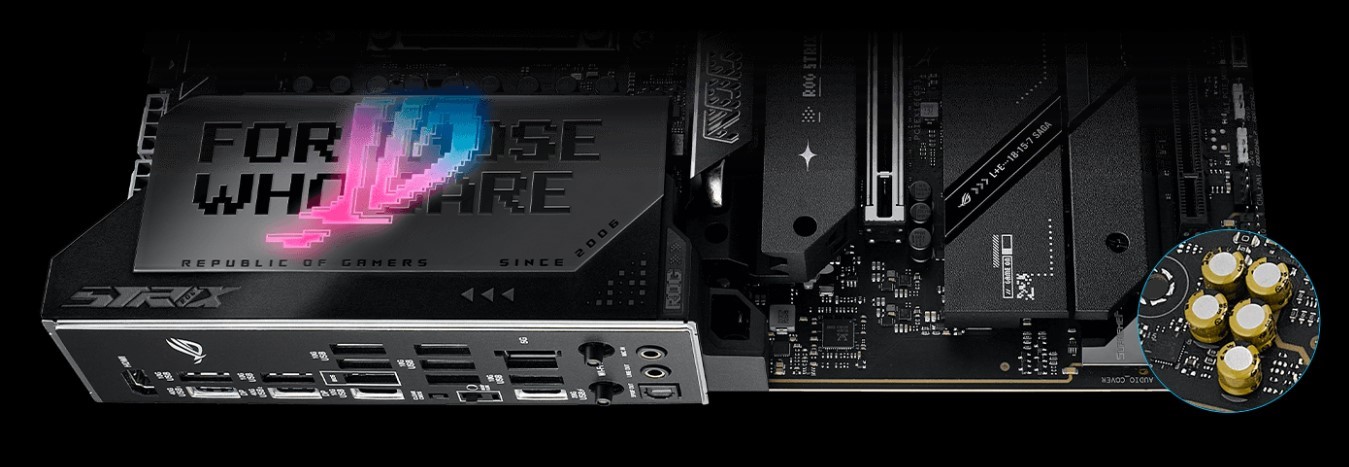

Високоякісні аудіоконденсатори

Високоякісні компоненти забезпечують більш тепле й природне звучання, сприяючи найвищій якості звуку.

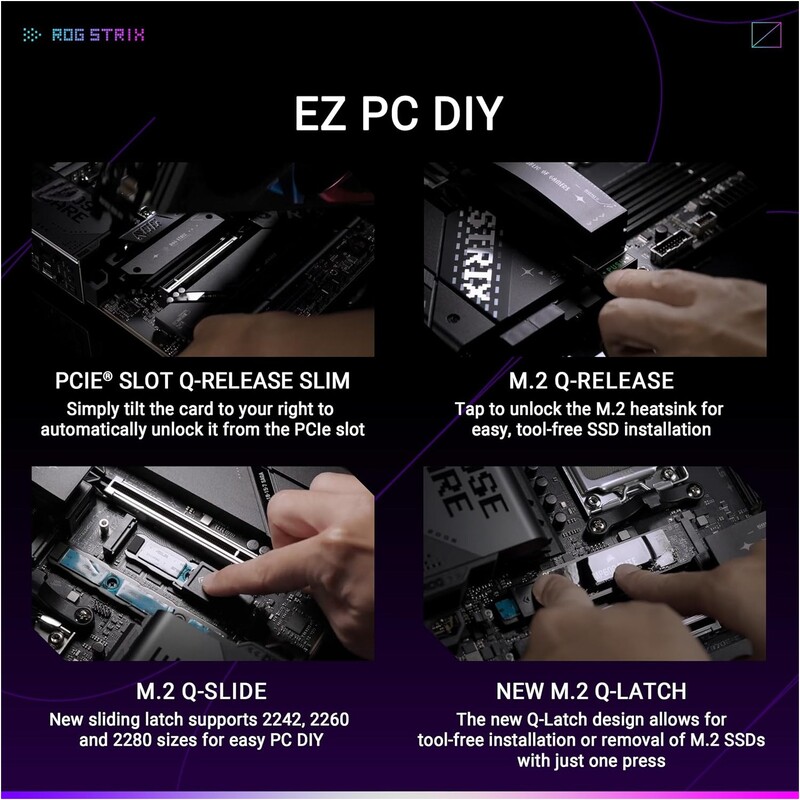

Інновації для ентузіастів

PCIE® SLOT Q-RELEASE SLIM

Просто нахиліть відеокарту в напрямку механізму фіксації PCIe® Slot Q-Release Slim, і вона автоматично розблокується. Це робить апгрейд і обслуговування простішими, ніж будь-коли раніше. Користувачам більше не потрібно буде вправлятися з хитромудрим замком або натискати кнопку, щоб вийняти відеокарту зі слоту.

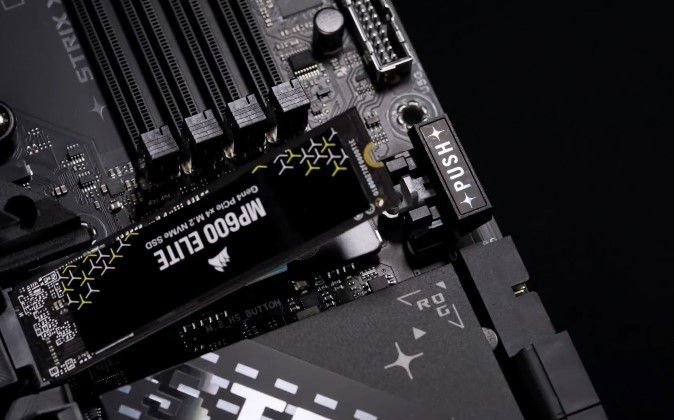

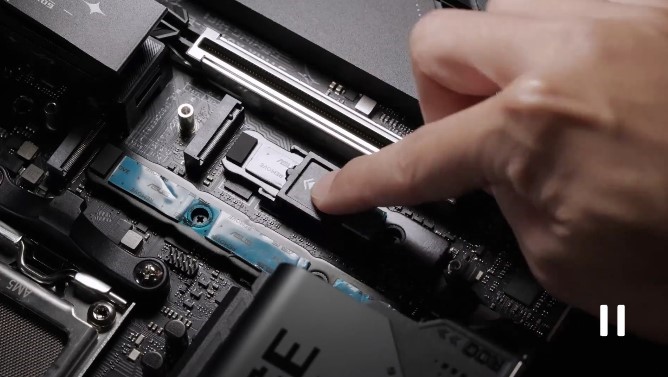

M.2 Q-RELEASE

Радіатор M.2 оснащений зручним фіксатором* для швидкого зняття накопичувача, що усуває потребу в крихітних гвинтах для встановлення SSD. Міцний механізм фіксації також забезпечує щільний контакт з поверхнею плати, допомагаючи забезпечити ефективне відведення тепла.

*Фіксатор може керуватися важелем або кнопкою, залежно від моделі материнської плати.

M.2 Q-SLIDE

Цей новий фіксатор-повзунок спрощує встановлення SSD у формфакторах 2242, 2260 і 2280.

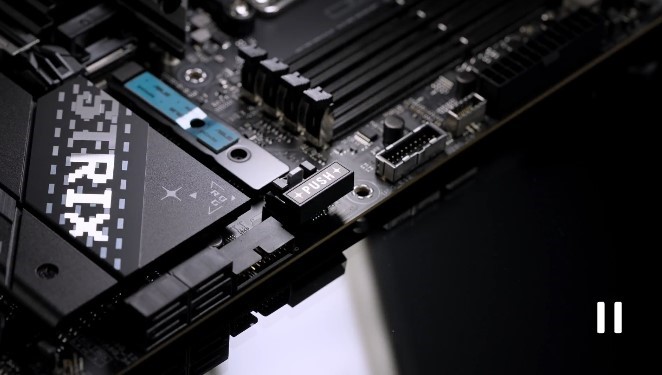

Новий M.2 Q-LATCH

Фіксація і зняття накопичувача SSD M.2 одним натисканням, без використання інструментів.

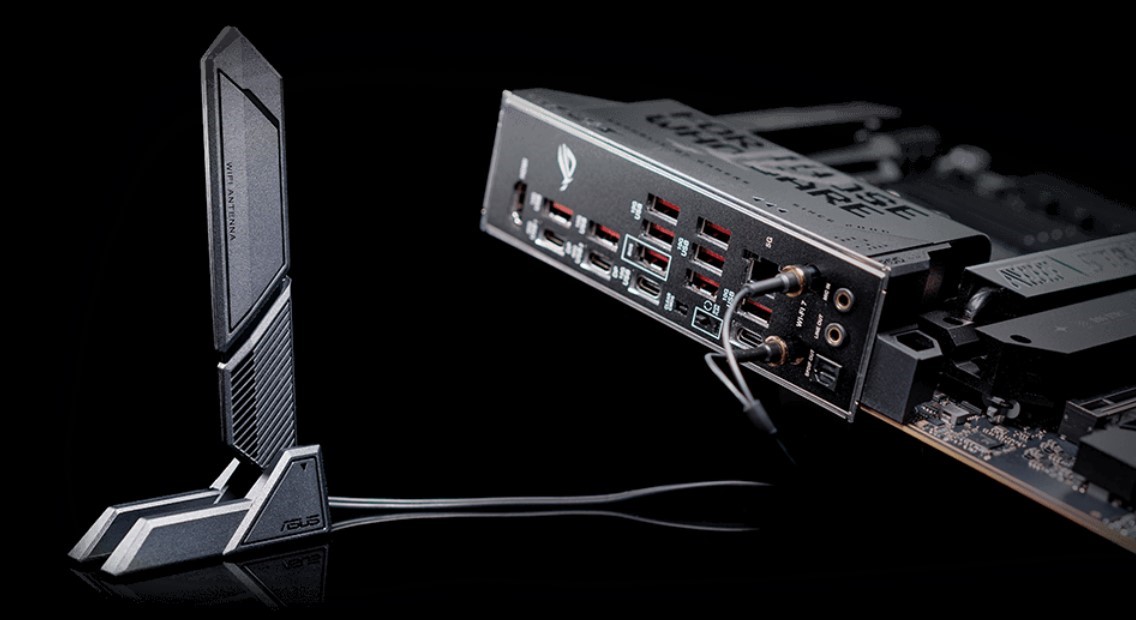

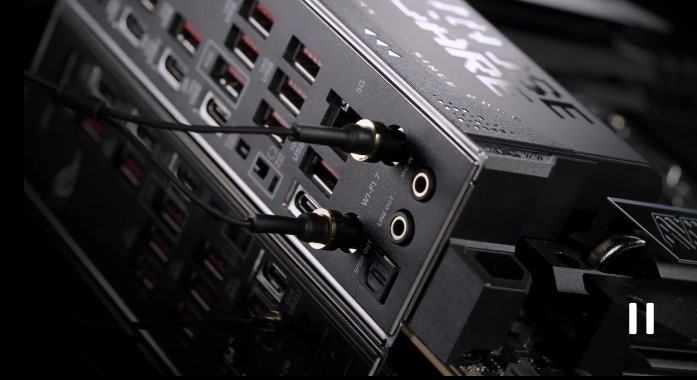

Q-ANTENNA

За допомогою рішення Q-Antenna приєднати антену Wi-Fi до комп'ютера можна легко й швидко. Замість необхідності повільно закручувати два кріплення антени, поки вони остаточно не зафіксуються, антена встановлюється й фіксується одним рухом. Менше клопоту, більш стабільна робота.

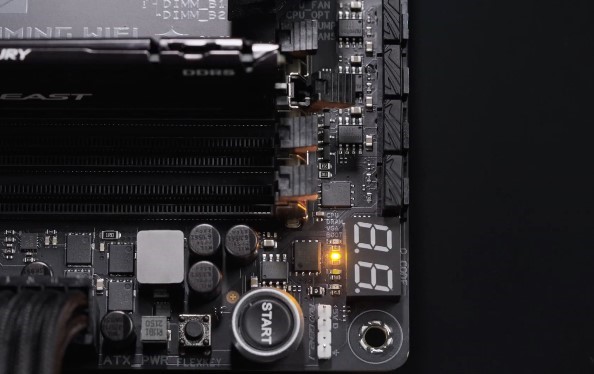

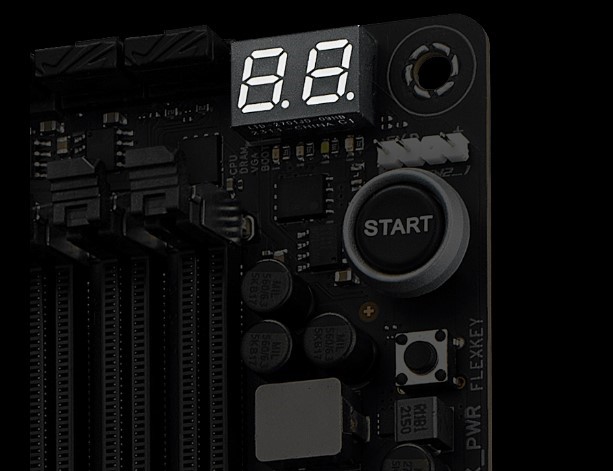

Q-CODE

Під час стартового завантаження на цей вбудований 2-символьний дисплей виводяться коди помилок для швидкої діагностики несправностей.

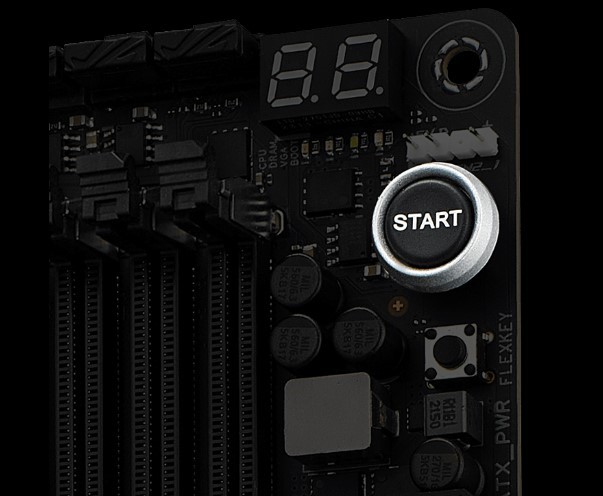

Кнопка ввімкнення

Ця зручна кнопка усуває необхідність вручну замикати важкодоступні контакти під час тестування та усунення несправностей системи.

Q-LED

Індикатори Q-LED на платі дають змогу швидко переконатися, що процесор, оперативна пам’ять, відеокарта, накопичувачі під час старту системи працюють нормально. Користувачі, які складають ПК, можуть використовувати індикатори Q-LED для усунення проблем з електроживленням материнської плати. Q-LED також сповістять про неправильне встановлення модулів пам’яті ще до завантаження ПК.

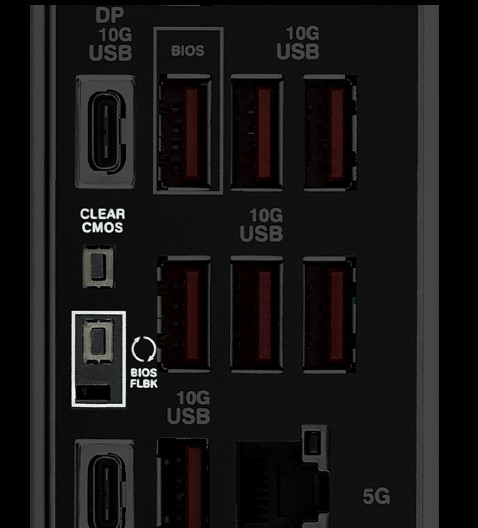

CLEAR CMOS | BIOS FLASHBACK™

Натискання кнопки Clear CMOS дозволяє швидко скинути налаштування BIOS. З її допомогою також можна перезавантажити ПК, якщо було вибрано неправильні налаштування BIOS. Завдяки функції BIOS FlashBack™ користувачам потрібно лише завантажити останню версію UEFI BIOS на USB-накопичувач із файловою системою FAT32, підключити живлення до материнської плати, вставити USB-накопичувач у порт плати й натиснути розташовану на ній кнопку. Для використання цієї функції не потрібні навіть процесор і модулі пам'яті.

BIOS

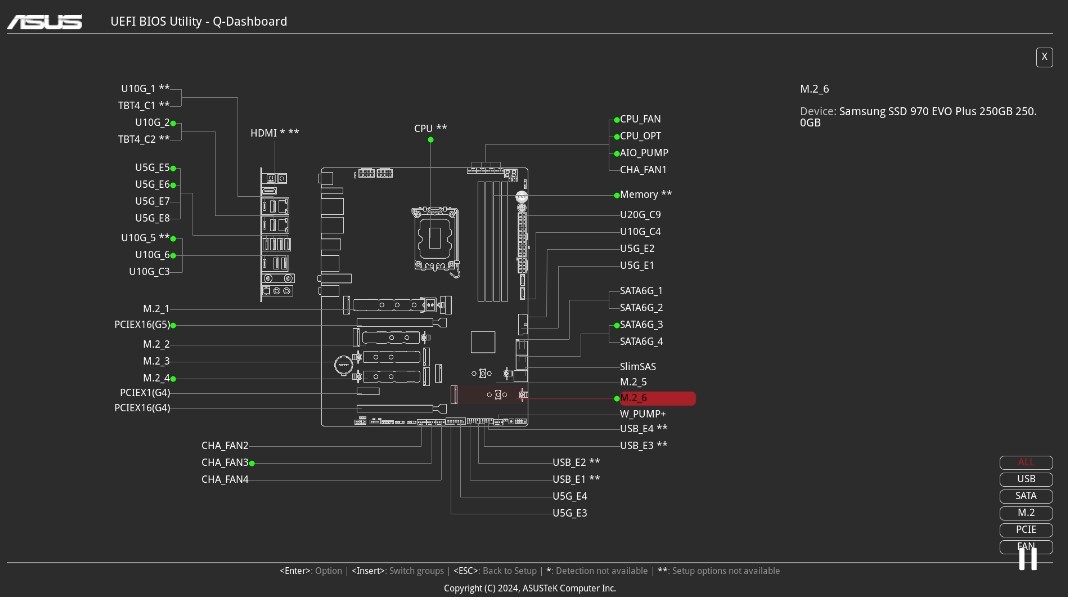

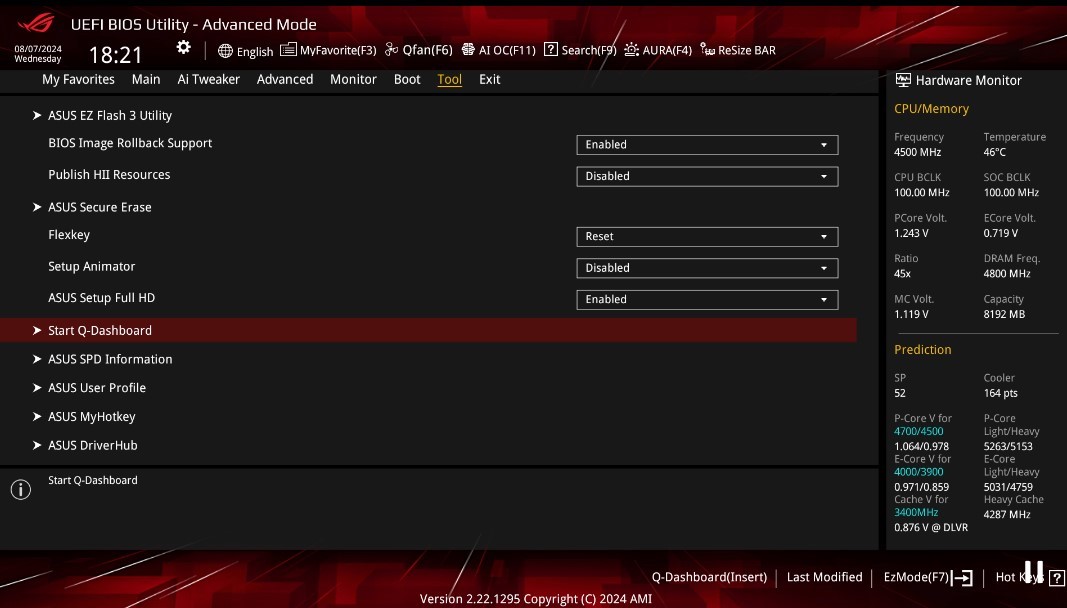

BIOS Q-DASHBOARD

BIOS Q-Dashboard полегшує налаштування материнської плати. Ця панель показує апаратні з’єднання й відповідні налаштування BIOS у інтуїтивно зрозумілому графічному поданні. Виконайте апгрейд і скористайтеся можливостями BIOS Q-Dashboard, щоб легко та ефективно задати оптимальні параметри комп’ютера.

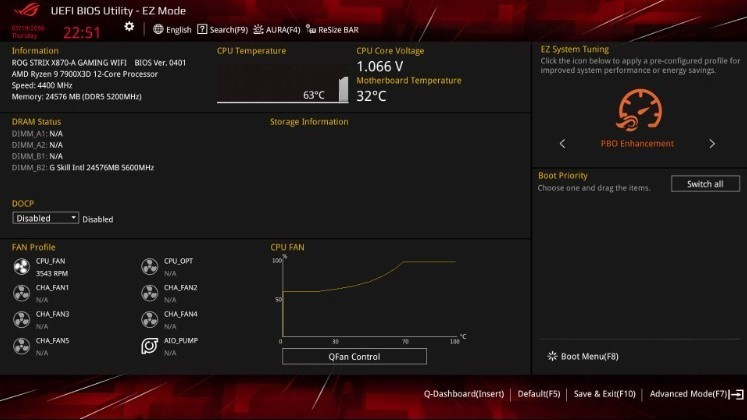

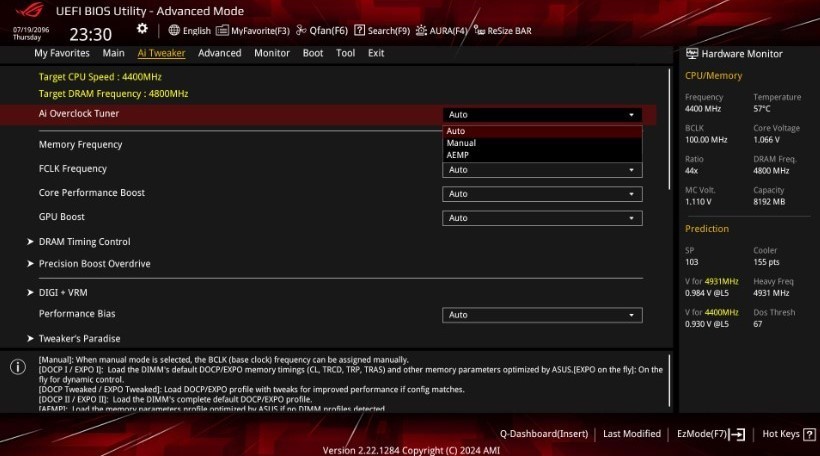

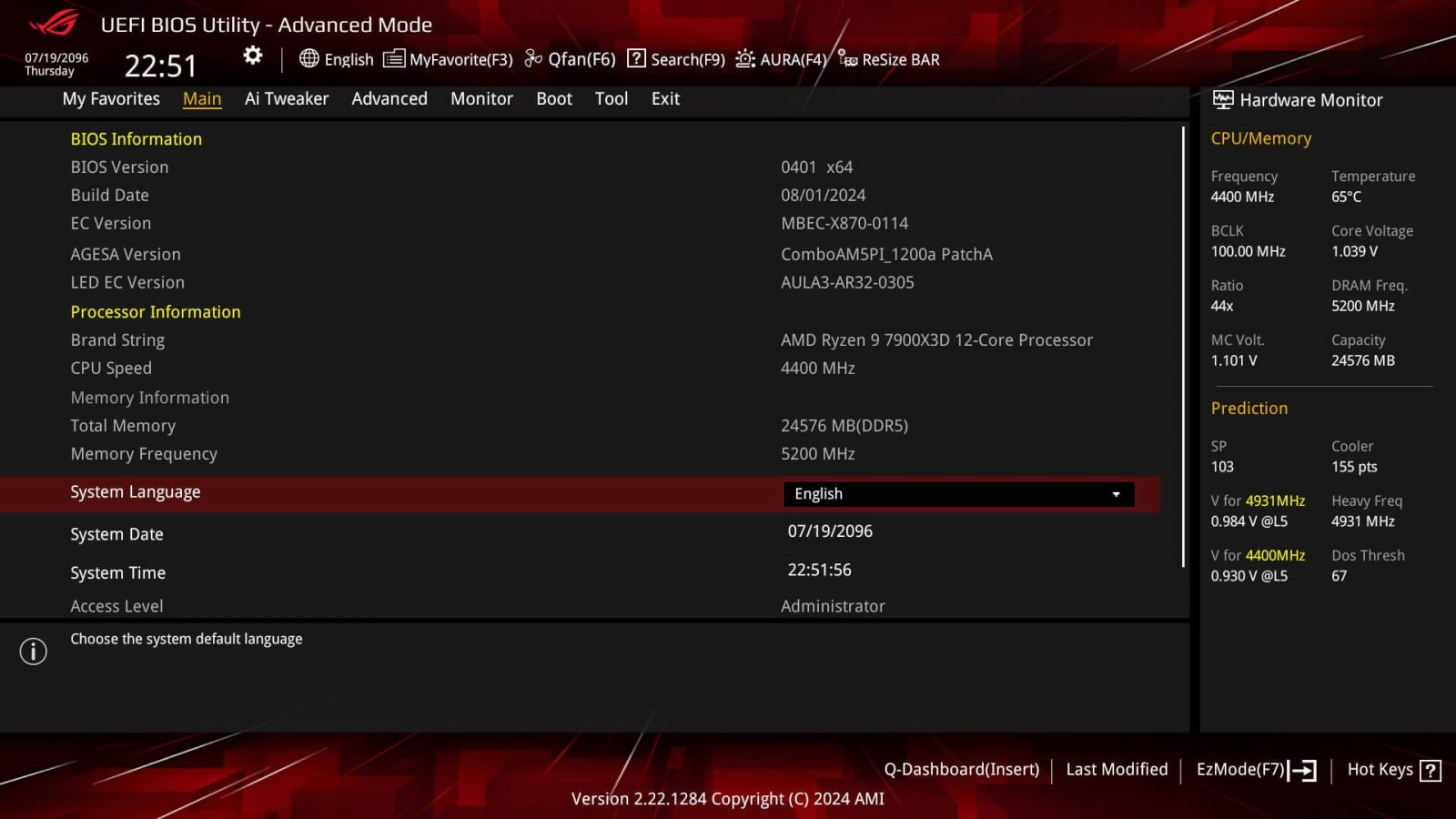

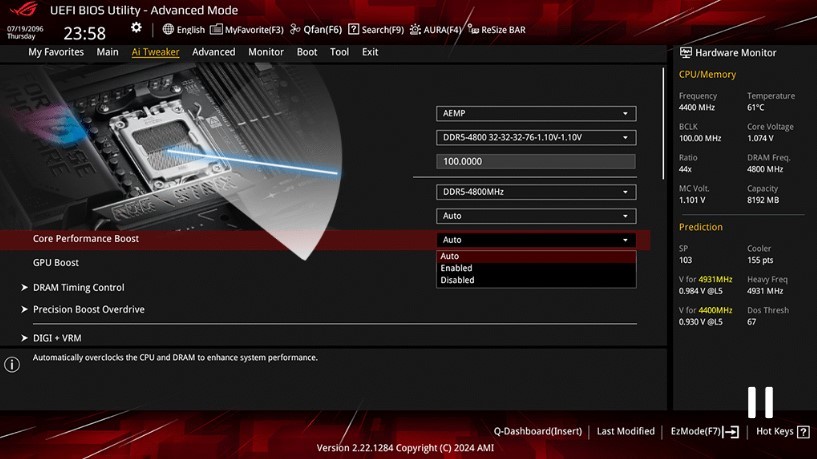

UEFI BIOS FULL HD

Інтерфейс UEFI BIOS у стилі ROG надає все необхідне для налаштування, розгону та моніторингу системи, створеної на основі сучасних процесорів. Він має режими для новачків і досвідчених користувачів.

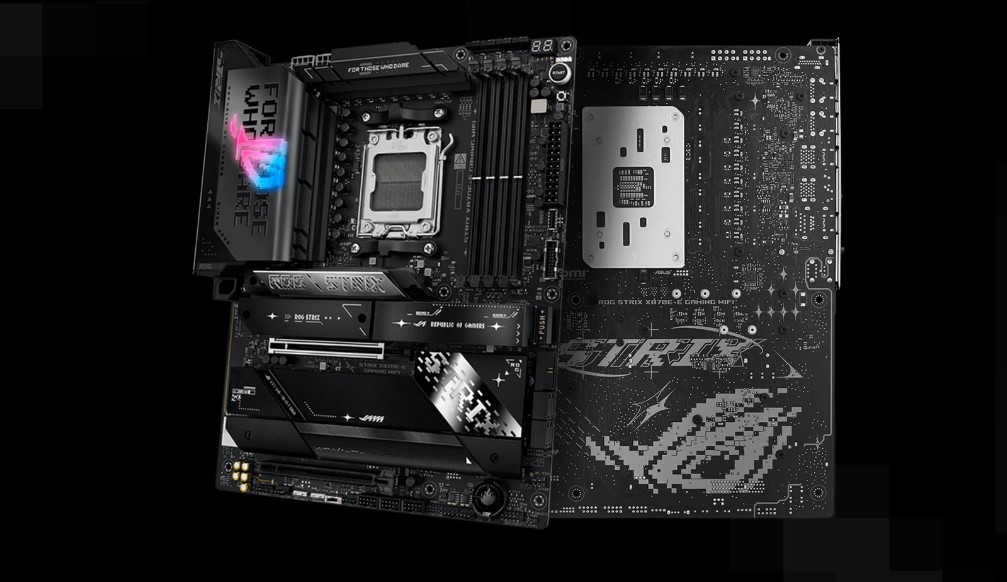

Яскравий стиль

У стилі ROG STRIX

Діагональні лінії, шліфовані алюмінієві поверхні та яскраве RGB-підсвічування стали відмінними рисами серії ROG, і Strix X870E-E з гордістю несе на собі всі ці атрибути. На додаток до цього плата нового покоління отримала напівпрозорі «дифузори» вздовж кожуха інтерфейсів та масиву Q-Release, які м’яко контрастують із металевими радіаторами поруч.

Запали гру!

Материнські плати серії ROG Strix сумісні з технологією підсвічування ASUS Aura, що пропонує різноманітні візуальні ефекти й гнучке регулюванням параметрів підсвічування: як убудованого, так і зовнішніх аксесуарів. Ефекти можна синхронізувати з іншими сумісними пристроями ROG: відеокартами, моніторами, клавіатурами, мишами.
