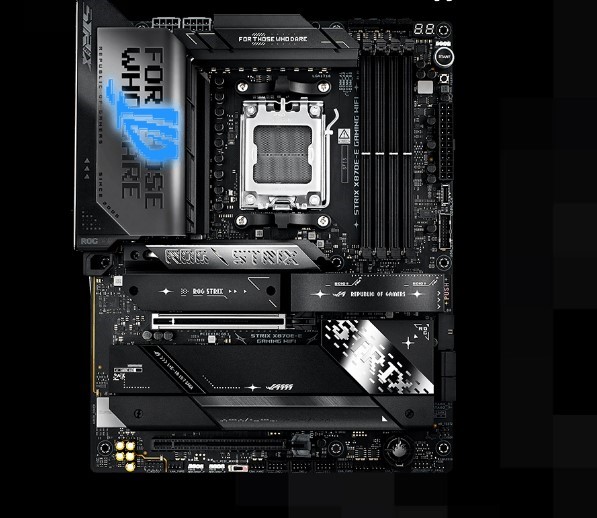

Материнская плата Asus ROG Strix X870E-E Gaming WiFi Socket AM5

ROG Strix X870E-E Gaming WiFi создана для раскрытия максимальных возможностей процессоров серии AMD Ryzen™ 9000. Она поддерживает интерфейс PCIe® 5.0 и технологии AI Overclocking, AI Cooling II, AI Networking II и AEMP, которые упрощают настройку системы. Два порта USB4® Type-C, модуль Wi-Fi 7 и контроллер Ethernet 5 Гбит/с от Realtek обеспечивают высококлассные возможности подключения, а радиаторы обеспечивают прохладу накопителей M.2 во время высоких нагрузок. Эта материнская плата не только соответствует требованиям для запуска современных игр и профессиональных программ, но и предоставляет мощность и перечень интерфейсов, необходимые для работы приложений искусственного интеллекта.

Высокая производительность

Эффективное охлаждение

Полное погружение в игру

Полный комплект интерфейсов

Интеллектуальные функции ASUS

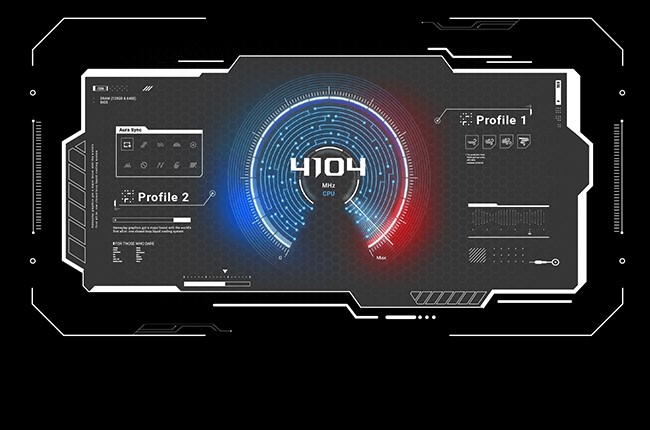

AI OVERCLOCKING

Технология ASUS AI Overclocking предлагает профили процессора и системы охлаждения, чтобы настроить оптимальную конфигурацию и получить максимальную отдачу от каждой системы.

Предлагаемые значения параметров могут быть активированы автоматически или использованы как стартовая площадка для дальнейших экспериментов.

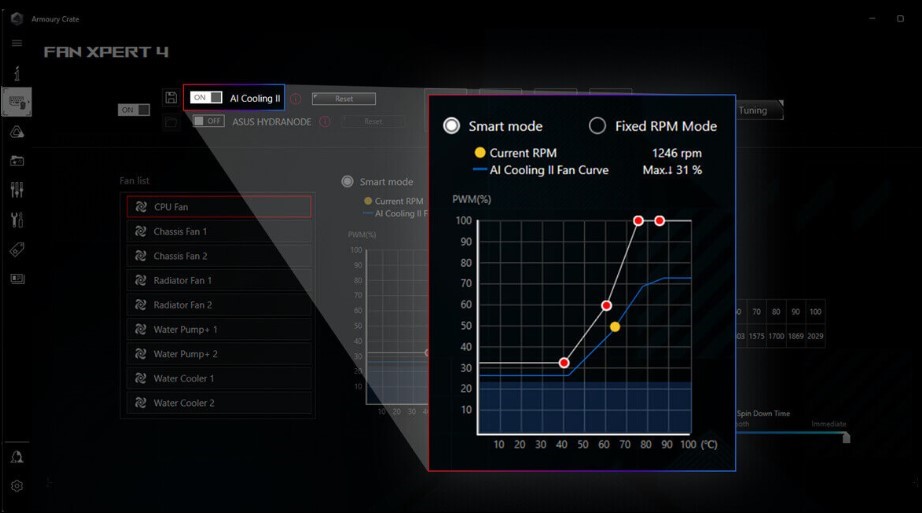

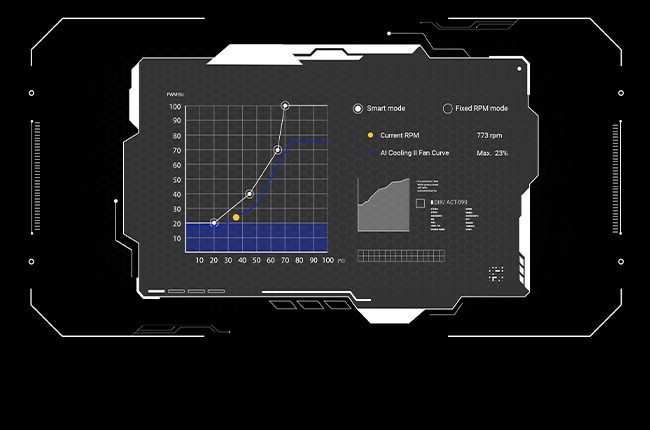

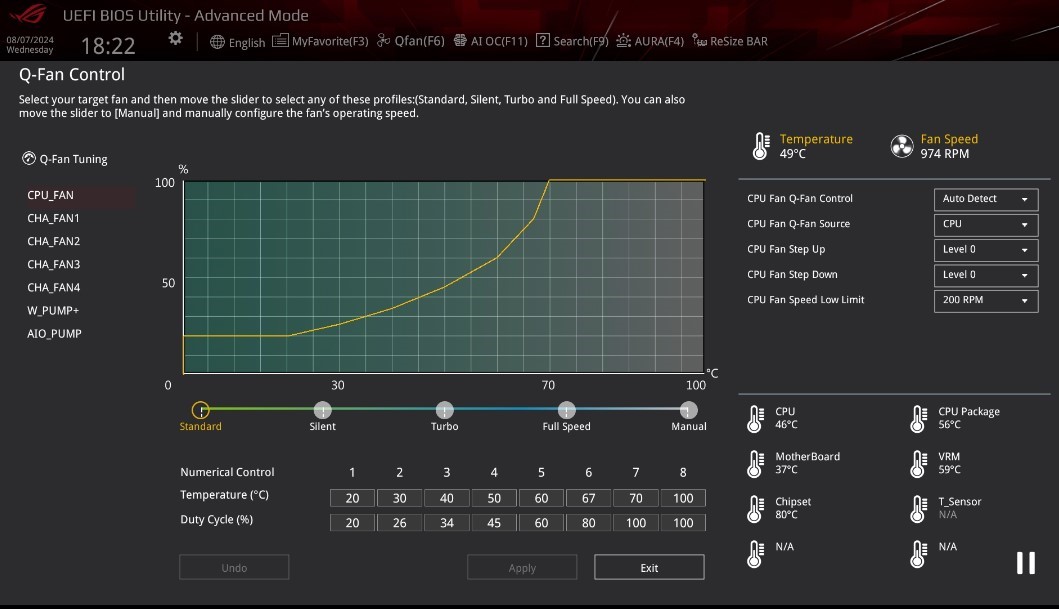

AI COOLING II

Сбалансировать температурные и акустические показатели любой сборки можно одним нажатием кнопки мыши.

Эксклюзивный алгоритм ASUS устраняет ненужный шум во время выполнения быстрого стресс-теста, а затем выполняет автоматическую регулировку подключенных к материнской плате вентиляторов на основе температуры процессора.

AI NETWORKING II

AI Networking II объединяет в себе интеллектуальные технологии для динамической оптимизации параметров сети, обеспечения надежного и бесперебойного соединения, а также раскрытия полной скорости сети
Wi-Fi 7*.

*Зависит от модели.

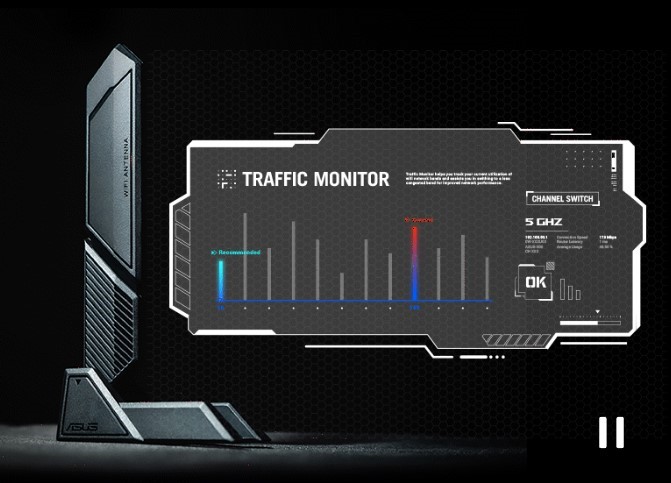

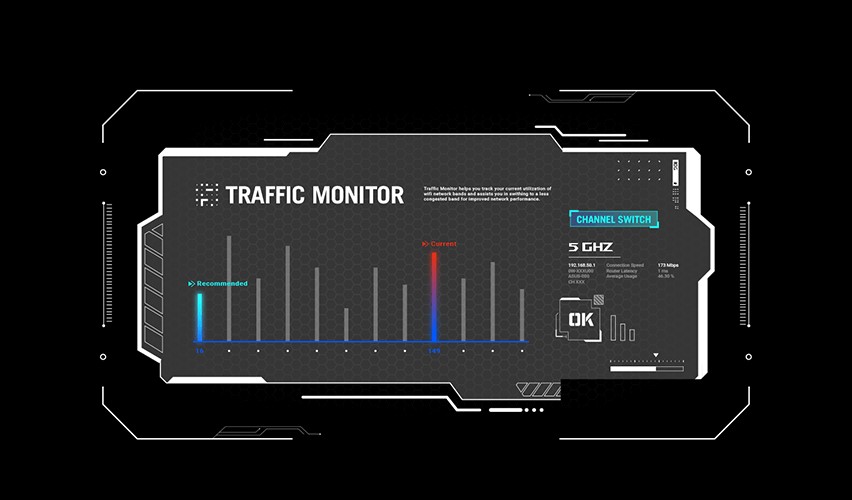

Монитор трафика (Traffic Monitor) в Armoury Crate отслеживает использование каналов в сети Wi-Fi. Чтобы повысить скорость работы сети, перейдите на менее загруженный канал, нажав кнопку Channel Switch (Переключатель каналов)*.

*Функция переключения каналов требует подключения к маршрутизатору ASUS. Если вы не подключены к маршрутизатору ASUS, процесс изменения канала можно выполнить в разделе Router IP (IP-адрес маршрутизатора) в мониторе трафика.

Функция Fast Check в Armoury Crate позволяет быстро определить уровень сигнала Wi-Fi.

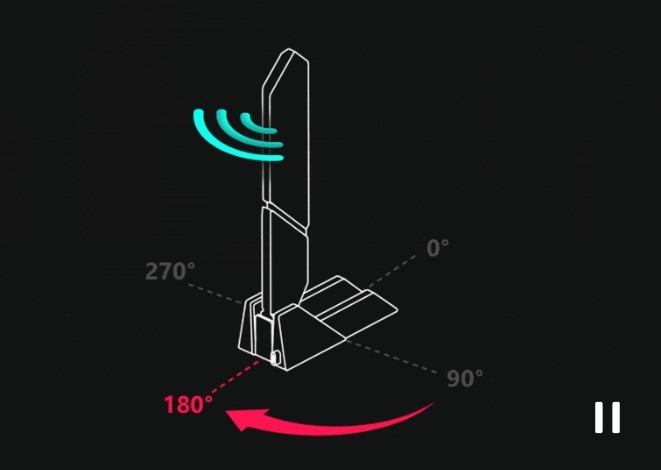

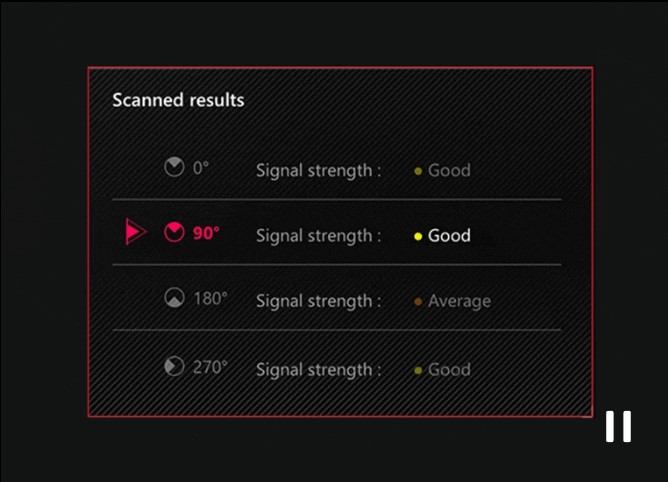

Функция Direction Finder* в Armoury Crate помогает определить оптимальную ориентацию антенны для достижения наилучшего уровня сигнала Wi-Fi.

*Функция Direction Finder работает только в диапазонах 5 ГГц и 6 ГГц

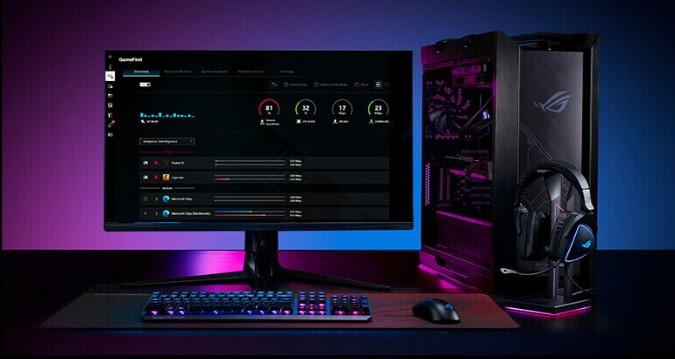

Для удобства пользователей функция GameFirst теперь интегрирована в программный центр Armoury Crate. GameFirst оптимизирует работу сети путем выделения полосы пропускания в режиме реального времени на основе сценариев использования программ и соответствующих алгоритмов обучения. Последнее обновление включает поддержку сервиса NVIDIA® GeForce NOW для минимизации задержки во время интенсивных сеансов облачных онлайн-игр и игровых трансляций.

Производительность

Разгон

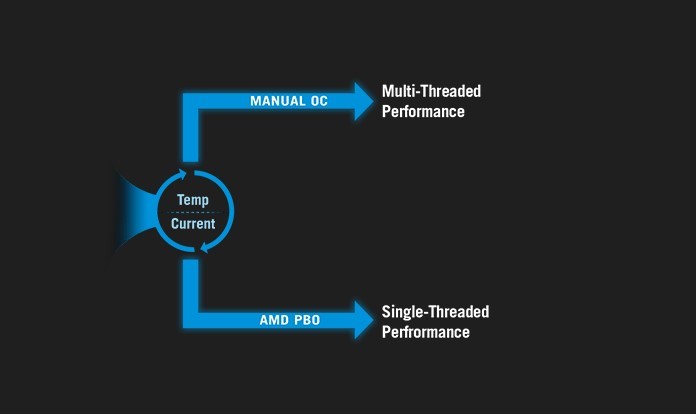

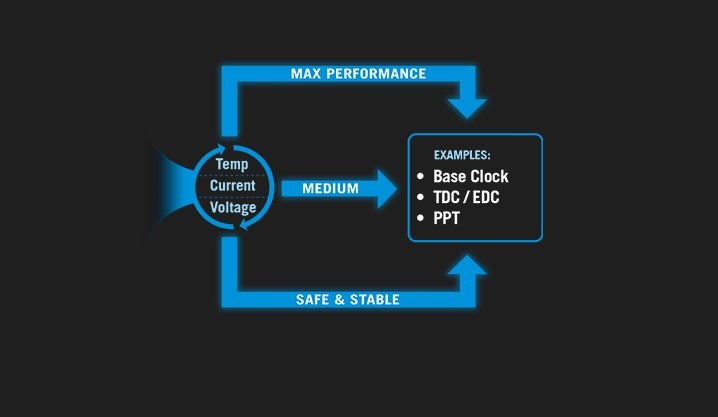

Dynamic OC Switcher

Функция Dynamic OC Switcher позволяет получить максимальную производительность процессора за счет установки пороговых значений тока и температуры для автоматического переключения между ручным разгоном при тяжелых многопоточных нагрузках и технологией AMD Precision Boost Overdrive (PBO) в однопоточных задачах. Последняя версия Overclocking Load Guard имеет усовершенствованный механизм мгновенной защиты от перегрузки по току, что предотвращает сбои в работе системы во время разгона.

Core Flex

Функция Core Flex позволяет выходить за установленные ограничения еще дальше благодаря управлению параметрами тактового генератора, питания и температуры новыми креативными способами. Например, вы можете максимально повысить базовую тактовую частоту при небольших нагрузках и установить контрольные точки, чтобы постепенно уменьшать частоту ядра процессора по мере повышения температуры или тока. Но эта система чрезвычайно адаптивна и поддерживает многочисленные управляемые функции, которые могут независимо манипулировать ограничениями мощности, тока и температуры, чтобы вы могли изменять производительность процессора по своему усмотрению.

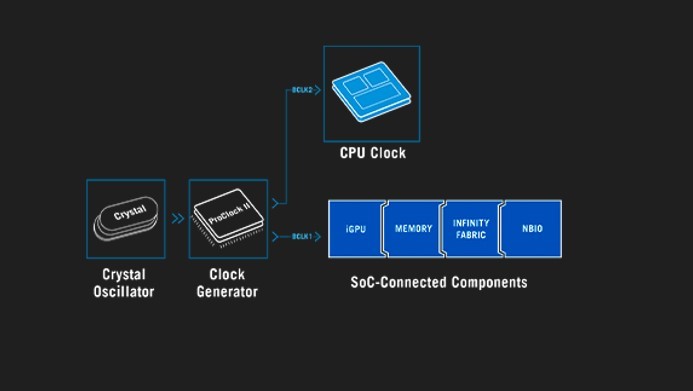

Асинхронный генератор

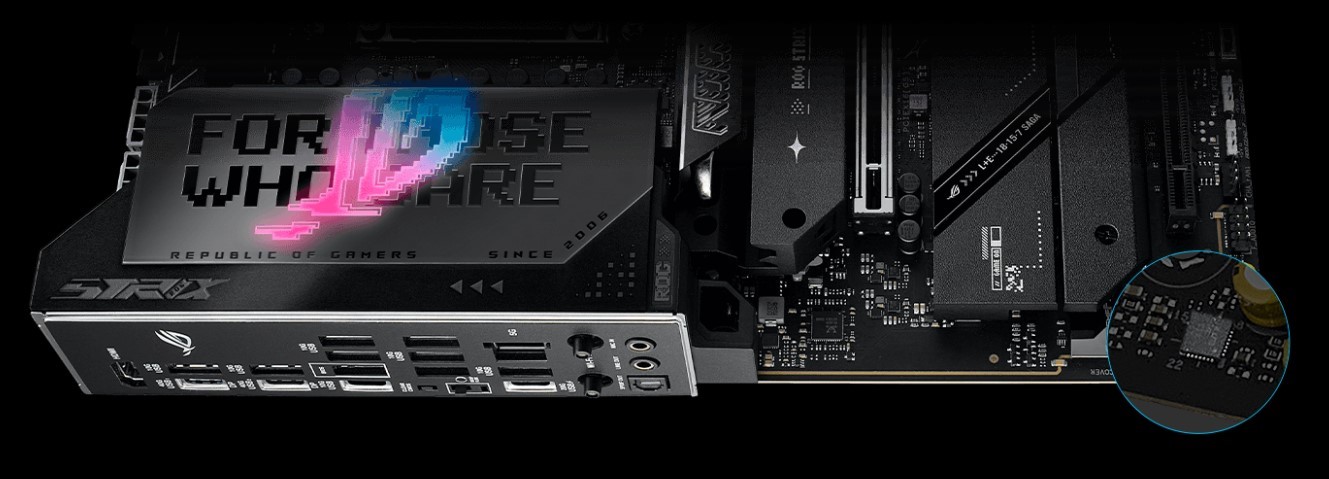

На плате ROG Strix X870E-E используется специальный тактовый генератор, который позволяет отделить настройки базовой частоты процессора от настройки частоты памяти, шины PCIe и интерфейса Infinity Fabric. Это позволяет получить максимальную производительность процессора, сохраняя при этом стабильность работы ключевых компонентов системы. Отдельная настройка частоты BCLK CPU от других компонентов для разгона без ограничений.

PBO ENHANCEMENT

Технология AMD Precision Boost Overdrive (PBO) увеличивает предельные параметры тока и напряжения для максимального разгона процессора. С использованием агрессивных параметров PBO алгоритм AMD определяет надежное решение питания компонентов материнской платы для еще большего повышения производительности.

Память

Память DDR5

Материнская плата ROG Strix X870E-E предлагает поддержку технологии AMD Extended Profiles for Overclocking (EXPO).

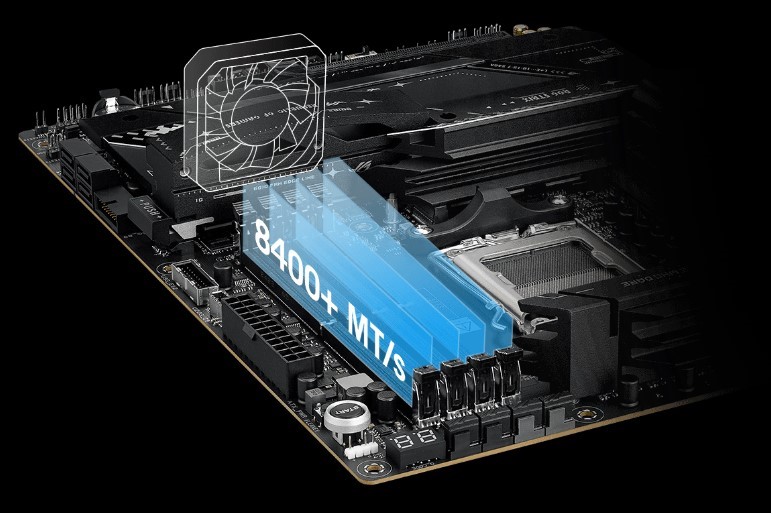

Сила DDR5

Для тех, кто не хочет ограничивать себя стандартной частотой модулей DDR5, материнская плата ROG Strix X870E-E предлагает поддержку технологии AMD Extended Profiles for Overclocking (EXPO). Если же вы опытный энтузиаст, то для вас доступен широкий набор настроек в интерфейсе UEFI. ROG Strix X870E-E Gaming WiFi также имеет крепление для 60-миллиметрового вентилятора на радиаторе M.2 для создания дополнительного воздушного потока.

* Результаты разгона памяти могут отличаться в зависимости от серии процессора.

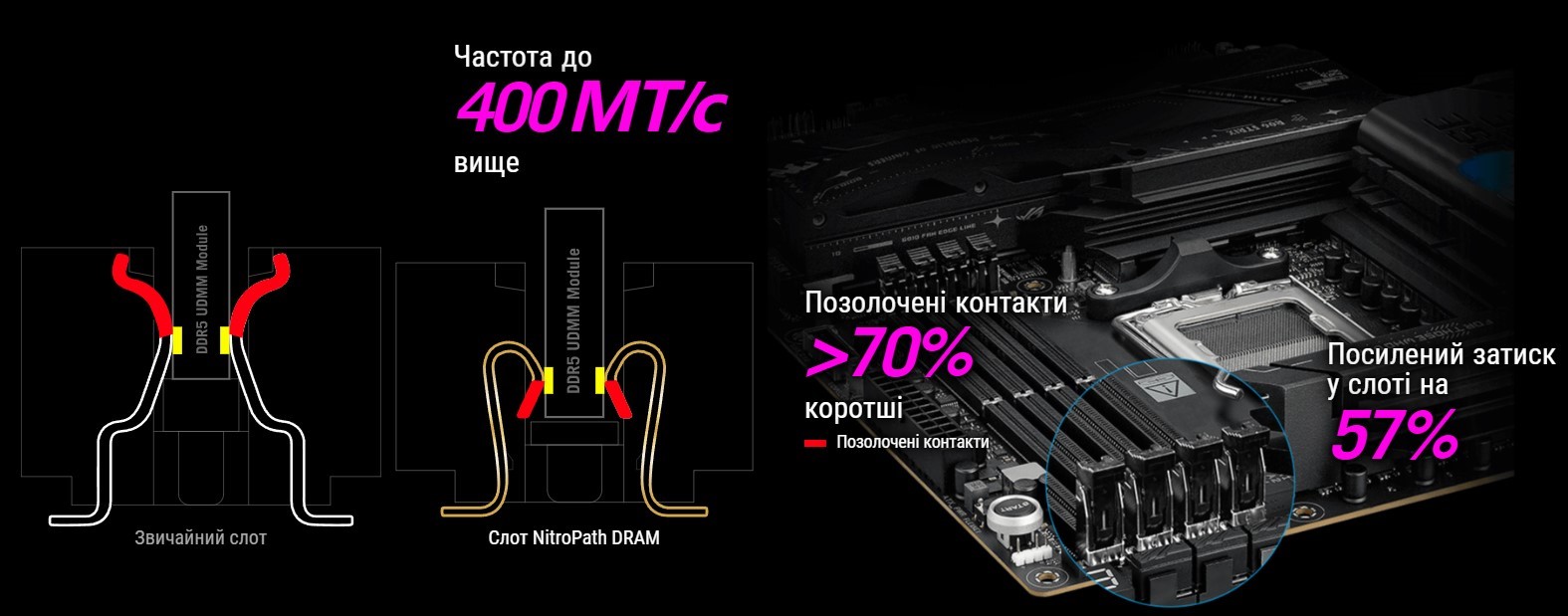

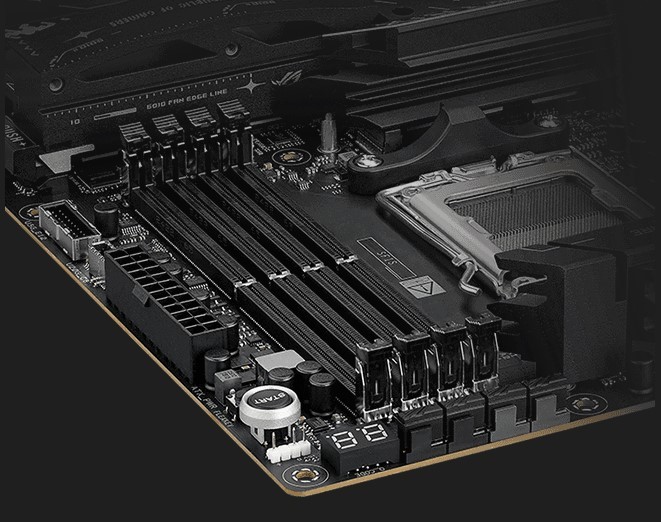

Технология NitroPath DRAM

Технология NitroPath DRAM повышает производительность памяти DDR5. Укороченные позолоченные контакты и оптимизированное расположение дорожек, по которым проходят сигналы, обеспечивает более быструю передачу данных между модулями DRAM и центральным процессором, что дает больший запас для разгона памяти и повышает стабильность работы системы. Кроме того, новые слоты DRAM лучше противостоят износу вследствие установки модулей оперативной памяти, чем слоты традиционной конструкции, что важно для энтузиастов, которые постоянно обновляют свою систему, устанавливая самые быстрые комплекты ОЗУ.

Интерфейс AEMP

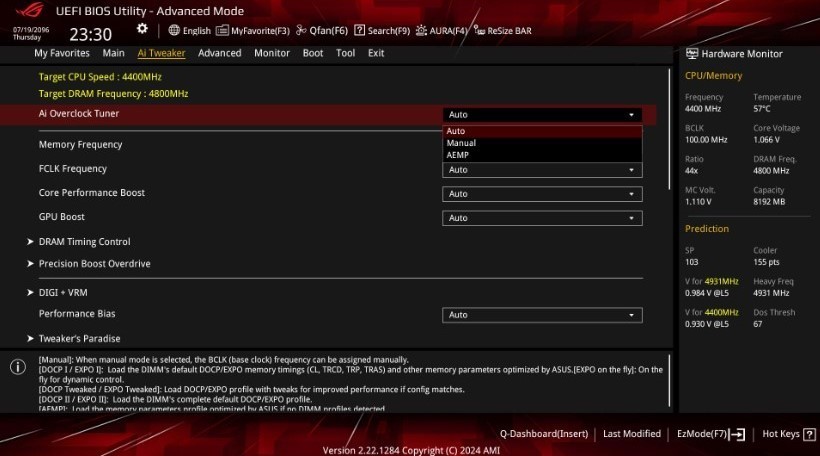

ASUS Enhanced Memory Profile (AEMP) — это эксклюзивная функция прошивки для модулей памяти с ограничениями PMIC. AEMP автоматически определяет микросхемы памяти в вашем комплекте, а затем представляет оптимизированные профили частоты, таймингов и напряжения, которые вы можете легко применить, чтобы увеличить производительность.

Система питания

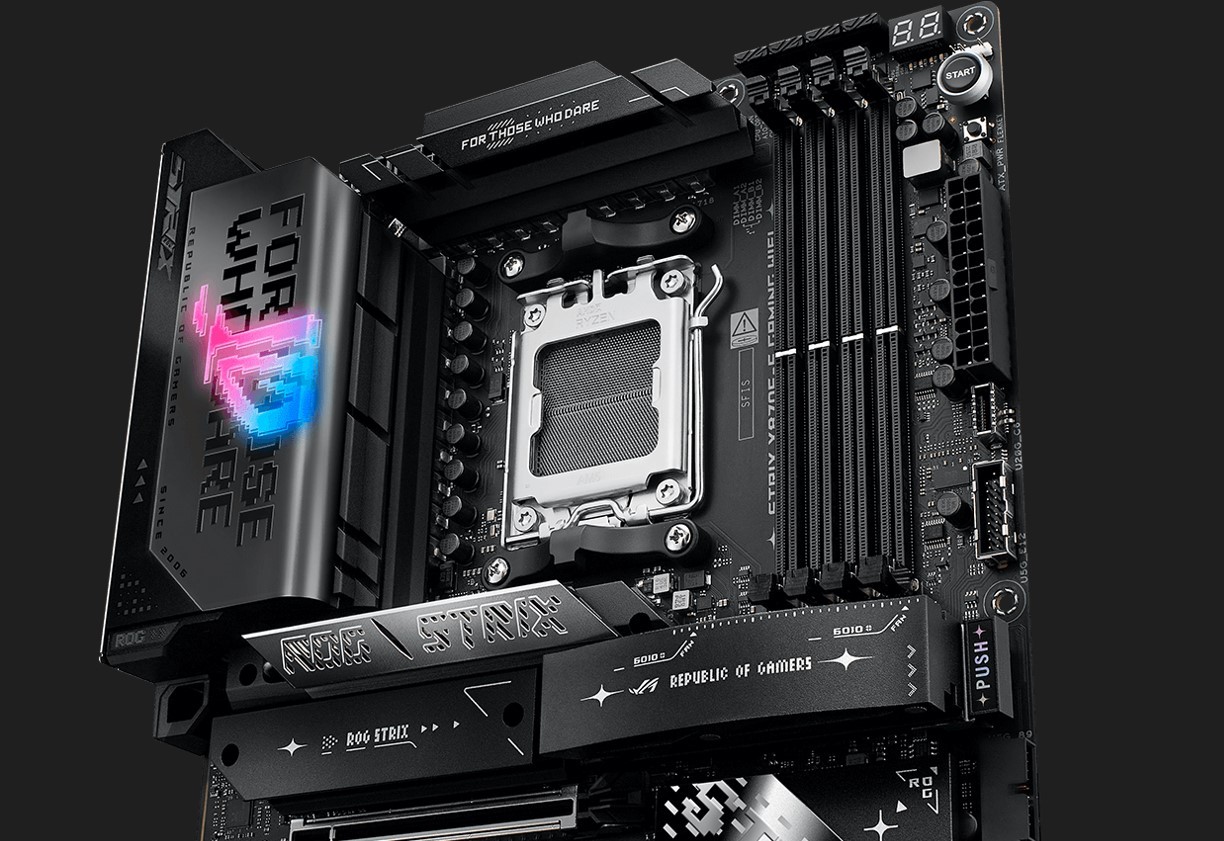

Надежная система питания ROG STRIX

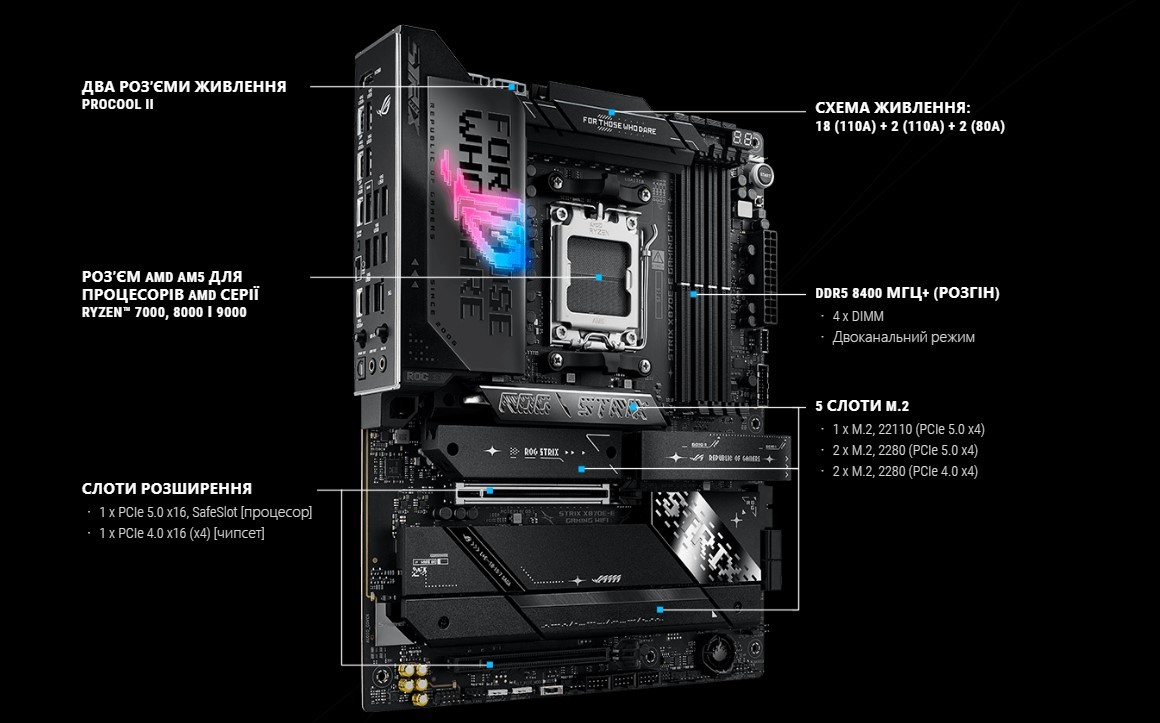

18(110A)+2(110A)+2(80A) схема питания

Два разъема питания PROCOOL II

Разъемы ProCool II гарантируют надежное подключение кабелей, идущих от блока питания. Их металлический кожух улучшает рассеивание тепла и снижает электрическое сопротивление по сравнению со стандартными.

Отборные компоненты

В материнских платах ASUS применяются лучшие дроссели с ферритовым сердечником и конденсаторы, которые способны работать дольше и в более сложных условиях, чем стандартные компоненты.

18 + 2 + 2  Фаз питания

Каждая из фаз питания (18 + 2 + 2) рассчитана на ток до 110 А

• 18 VCORE (110 A)
• 2 SoC (110 A)
• 2 MISC (80 A)

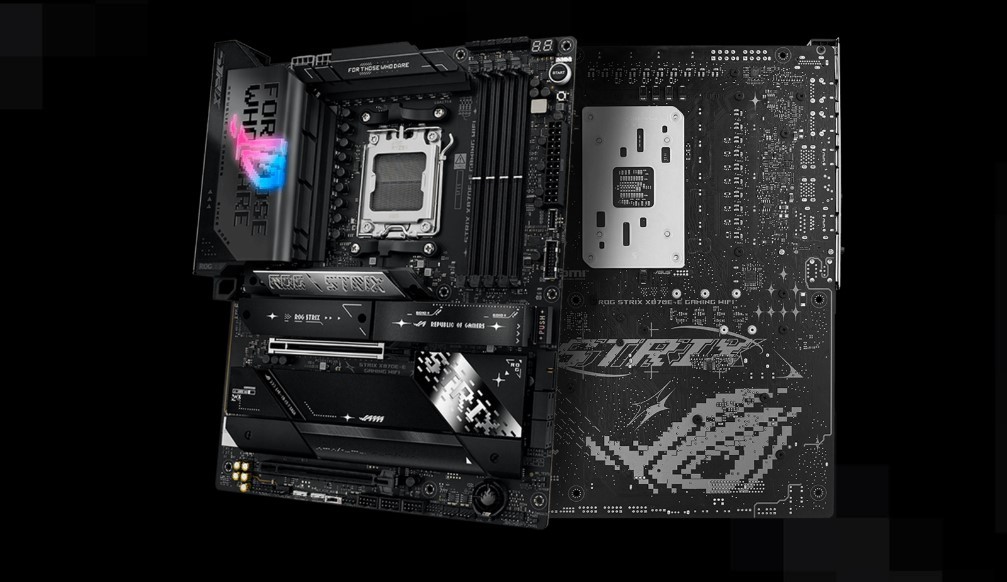

8-слойная печатная плата

Многослойная конструкция печатной платы способствует лучшему рассеиванию тепла в области системы питания, что повышает общую стабильность работы компьютера и увеличивает разгонный потенциал процессора.

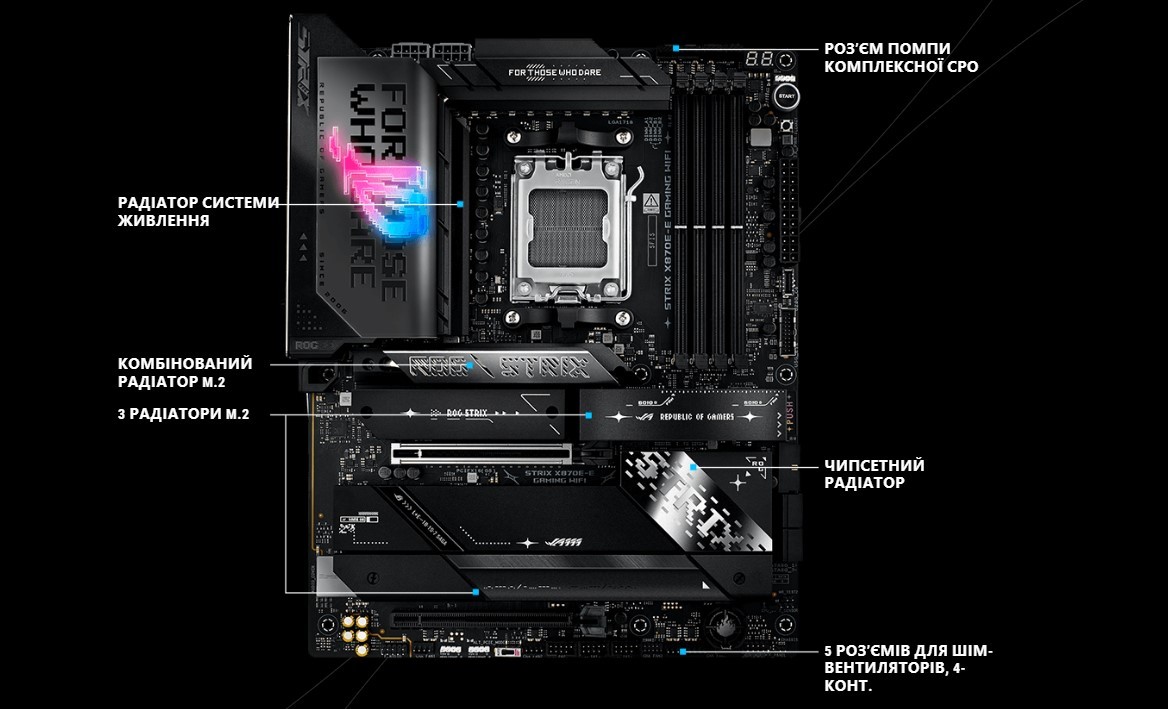

Охлаждение

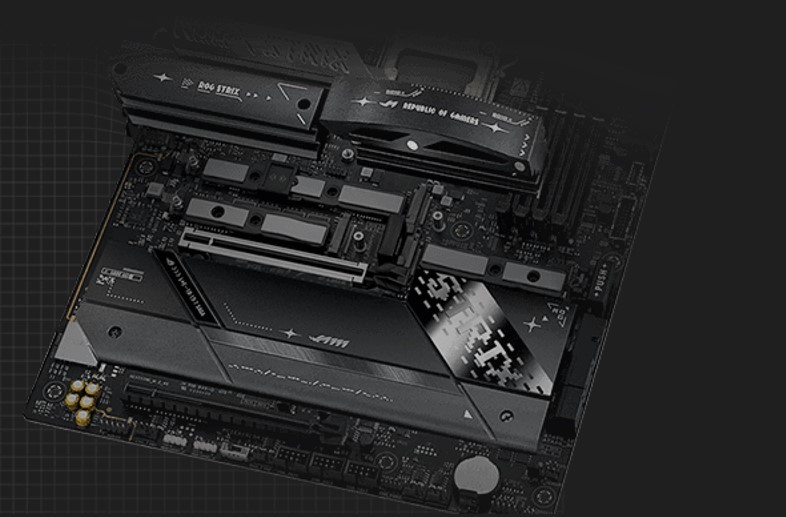

M.2

Радиаторы, комбинированный радиатор и защитная пластина для устройств M.2

Комбинированный радиатор M.2

Этот радиатор для накопителей M.2 имеет U-образную тепловую трубку с прямым контактом для достижения оптимальной рабочей температуры, а также увеличенную площадь поверхности для более эффективного охлаждения.

Защитная пластина M.2

Защитная пластина гарантирует, что высокопроизводительные накопители будут работать с максимальной производительностью даже при ограниченной циркуляции воздуха.

Радиаторы M.2

Все слоты M.2 платы оснащены радиаторами для отвода тепла от SSD NVME. Таким образом, они смогут показать свою максимальную производительность без угрозы перегрева.

Массив радиаторов VRM

Два массивных радиатора VRM, соединенных между собой тепловой трубкой, обеспечивают достаточную площадь поверхности и массу, чтобы удовлетворить потребности в мощности высокопроизводительных процессоров AMD серии Ryzen™ 9000.

CPU

Разъемы процессорного вентилятора, разъем вентилятора СРО

Разъемы вентиляторов CPU

Отдельная пара разъемов для удобного подключения процессорных вентиляторов с любым методом регулировки скорости вращения.

Разъем вентиляторов СРО

Отдельный разъем PWM/DC для комплексных жидкостных систем охлаждения.

Корпус

Разъемы вентиляторов (4-конт.)

Плата предлагает пять разъемов для корпусных вентиляторов охлаждения, каждый из которых поддерживает автоматическое определение типа вентиляторов (PWM или DC).

Современные интерфейсы

Стандарт Wi-Fi 7 обеспечивает до 4,8 раз более высокую скорость, чем Wi-Fi 6* благодаря таким инновациям, как каналы 320 МГц** в диапазоне 6 ГГц и технология 4K QAM*. Технология Multi-Link Operation (MLO) гарантирует более стабильное беспроводное соединение и меньшую задержку, открывая новые возможности для игр, потоковых трансляций и промышленного IoT.

*Для работы функций Wi-Fi 7 необходима поддержка стандарта Wi-Fi 7 со стороны встроенного чипсета Wi-Fi, точки доступа Wi-Fi и операционных систем.

*Каналы 320 МГц в диапазоне 6 ГГц могут быть недоступны в некоторых регионах в связи с законодательными ограничениями.

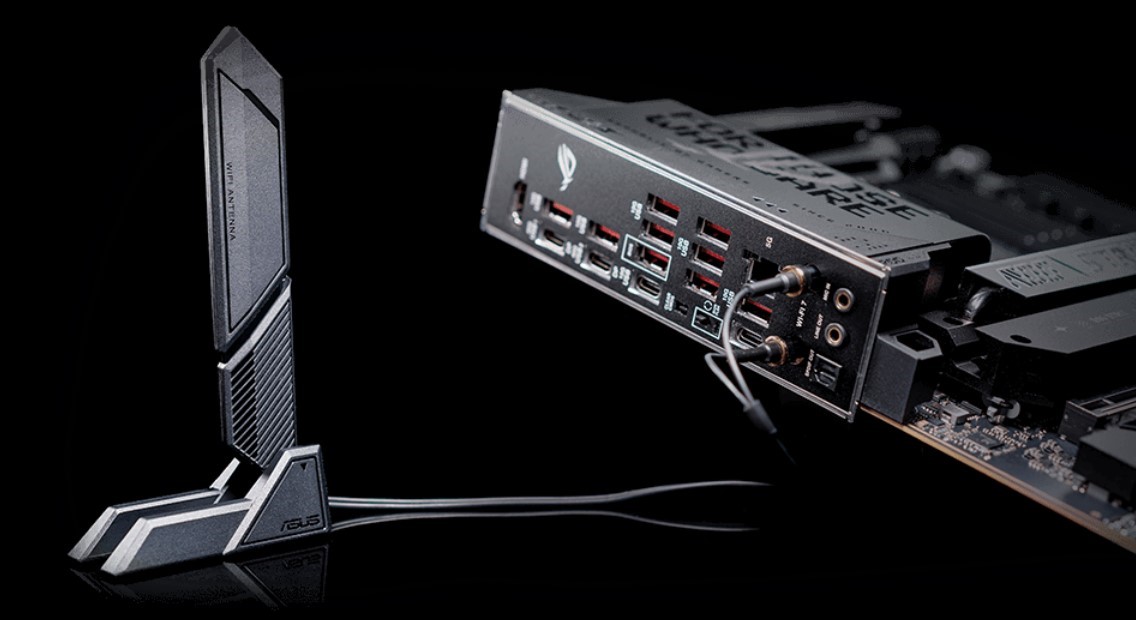

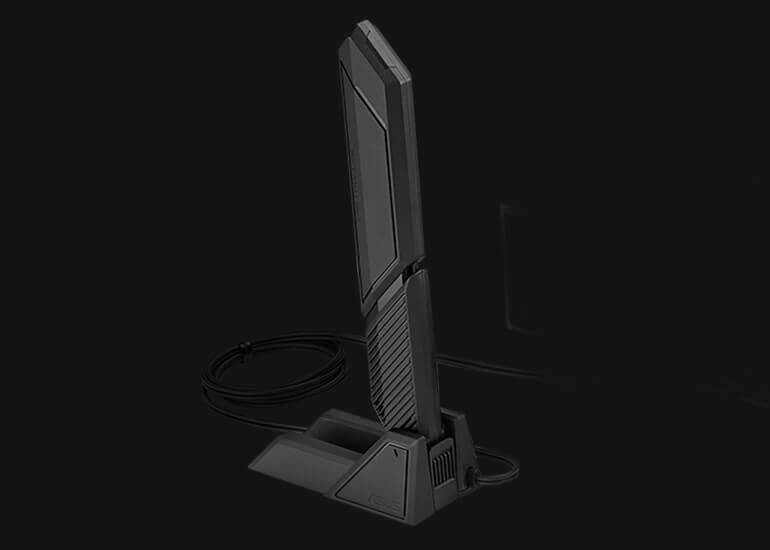

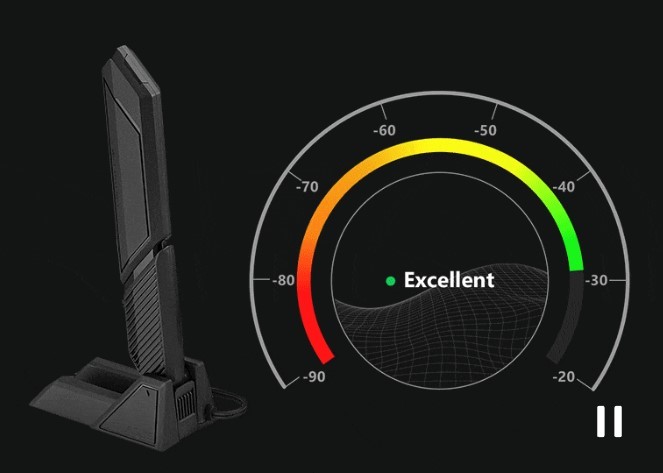

ASUS WiFi Q-Antenna

Два трансивера поддерживают диапазоны 2,4, 5 и 6 ГГц для обеспечения высокой пропускной способности, а направленная антенна улучшает качество сигнала и позволяет покрывать большие расстояния. Предупреждение: доступность Wi-Fi 7 зависит от местных нормативных требований.

Улучшение приема сигнала

По сравнению с антенной предыдущего поколения

До +6%
6 ГГц

До +18%
5/2,4 ГГц

Realtek 5Gb Ethernet

Встроенный контроллер Ethernet от Realtek позволяет увеличить скорость проводного подключения в сети до 5 Гбит/с. Результат: онлайн-игры без лагов, трансляции видеороликов без пауз, передача файлов без
длительного ожидания.

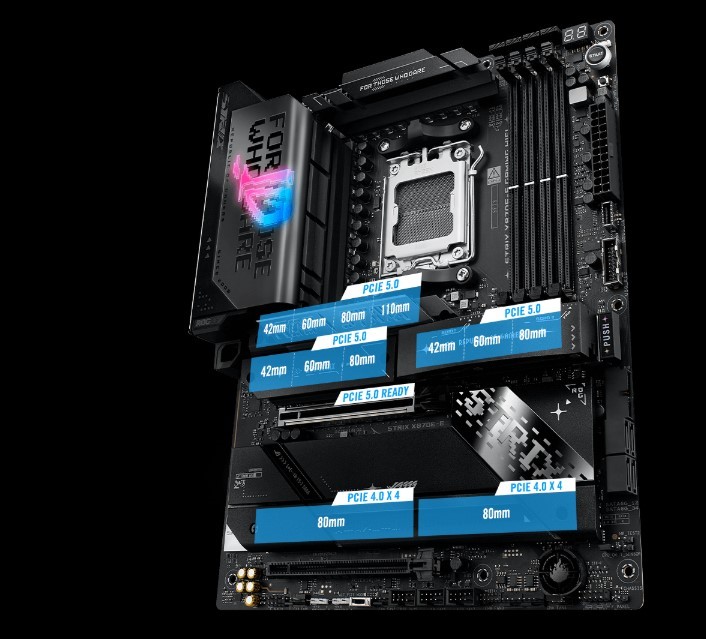

PCIE 5.0

Материнская плата Strix X870E-E предлагает полную поддержку шины PCIe 5.0. Верхний слот PCIe (x16) поддерживает установку карт расширения с интерфейсом PCIe 5.0. Чтобы выдержать вес массивных видеокарт, он усилен крепежными элементами SafeSlot. Три слота M.2 на плате обеспечивают невероятную скорость чтения и записи данных до 16 ГБ/с благодаря поддержке интерфейса PCIe 5.0, тогда как все остальные могут работать со скоростью до 8 ГБ/с. Каждый слот M.2 накрывает радиатор для эффективного отвода тепла от дисков нового поколения.

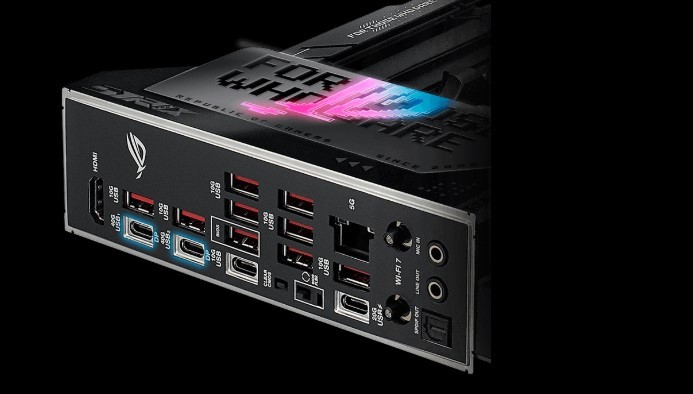

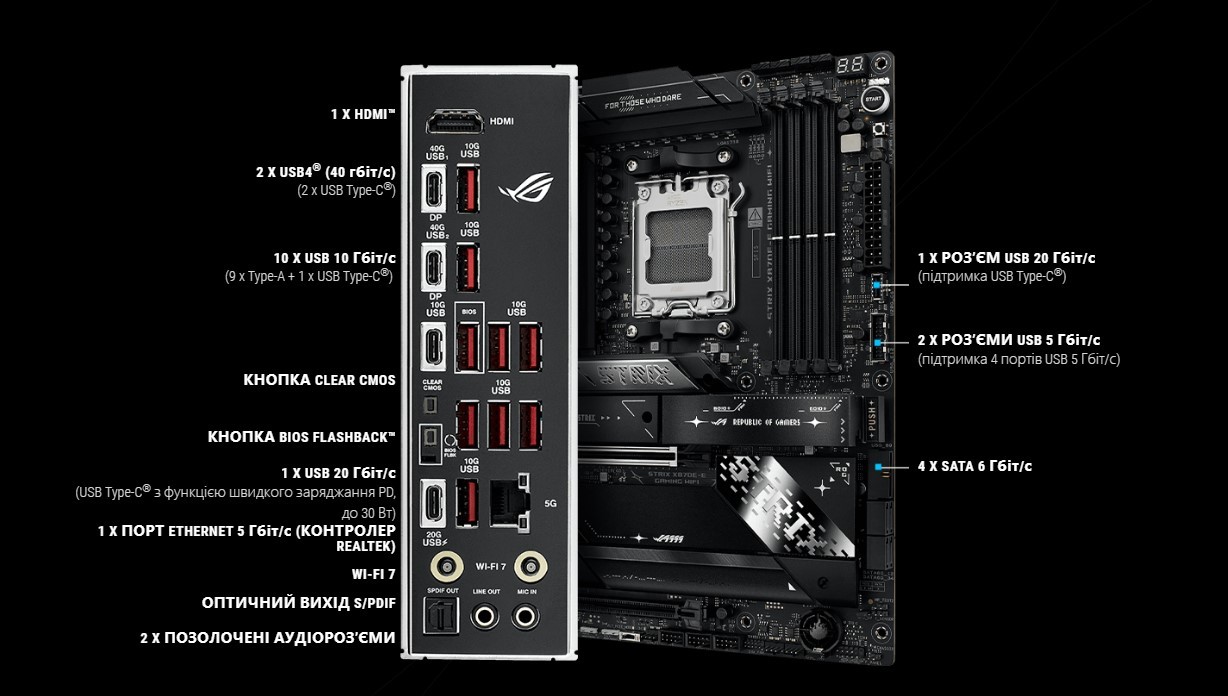

2 Порта USB4®

Каждый порт USB4® имеет пропускную способность 40 Гбит/с в обоих направлениях. К ним можно одновременно подключить один монитор формата 8K или два дисплея 4K*.

*Поддержка разрешения зависит от возможностей процессора или видеокарты.

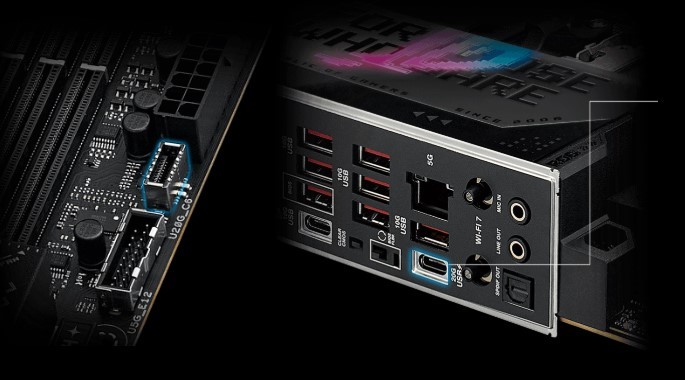

USB 20 Гбит/с

На плате Strix X870E-E присутствуют два разъема USB Type-C® для обмена данными на скорости до 20 Гбит/с. Один может использоваться для вывода USB-порта на переднюю панель компьютера, а другой расположен на задней панели компьютера, он также поддерживает технологию Power Delivery (PD) 3.0 для быстрой зарядки устройств с мощностью до 30 Вт.

USB WATTAGE WATCHER

Утилита USB Wattage Watcher позволяет отслеживать текущую мощность, подаваемую на устройство, подключенное к порту USB Type-C® (20 Гбит/с) на задней панели. С помощью USB Wattage Watcher пользователи могут просматривать мощность зарядки своего устройства в режиме реального времени и проверять состояние зарядки.

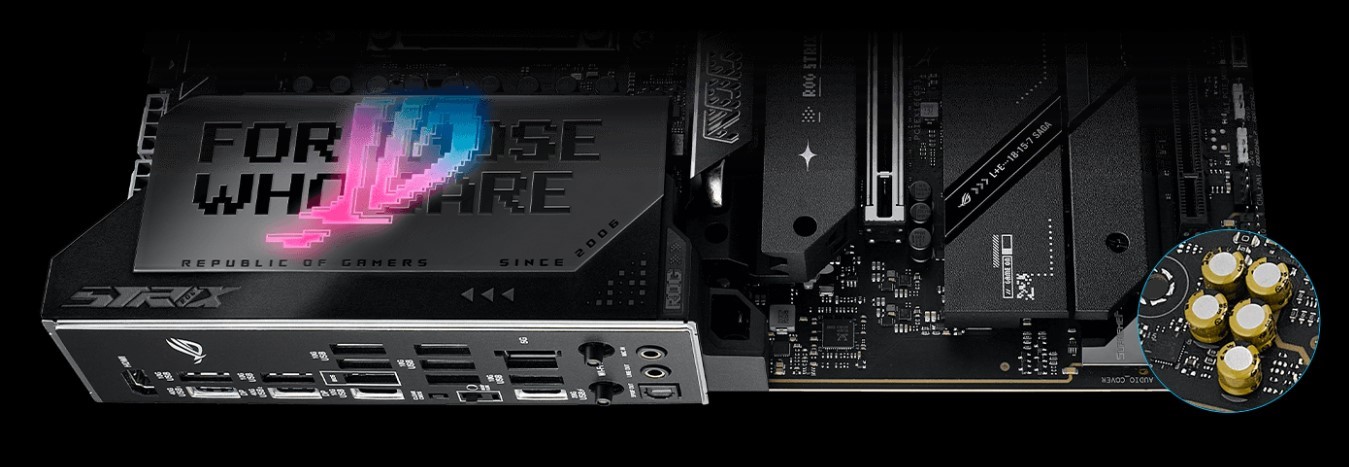

Игровой звук

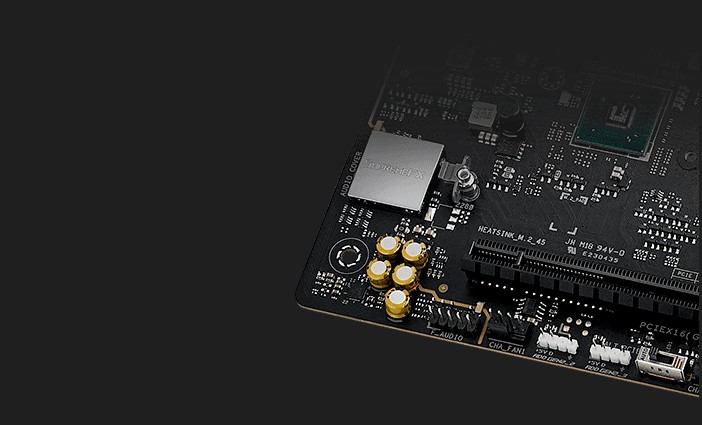

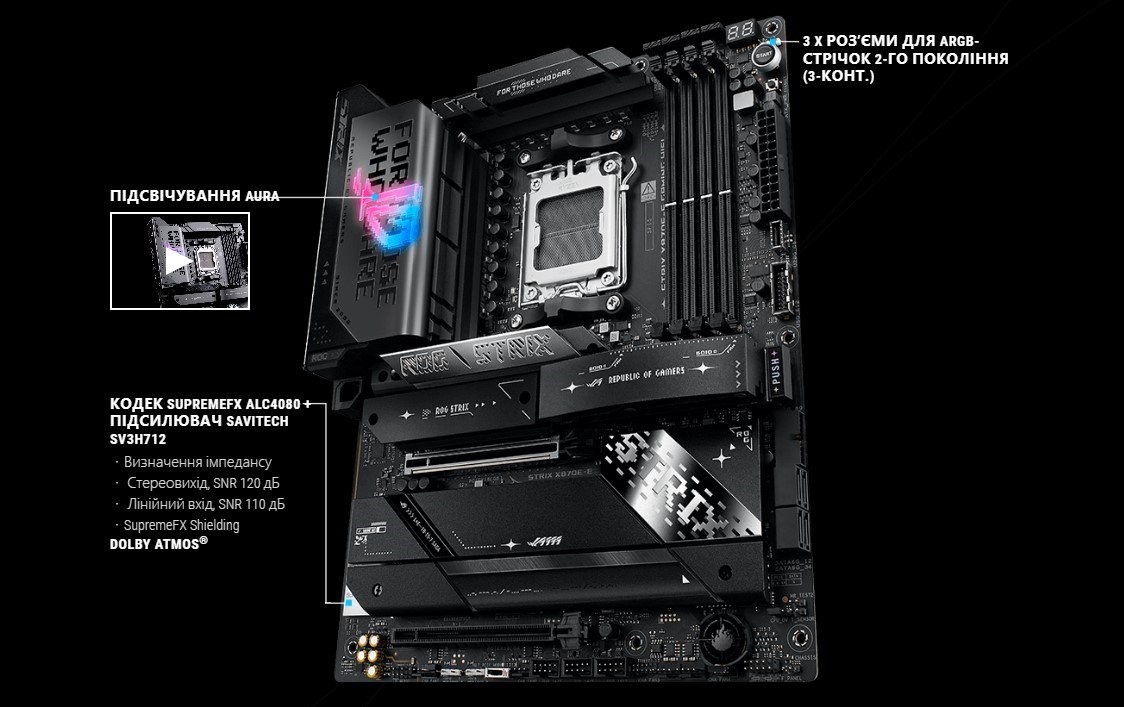

SupremeFX

ROG SupremeFX — это уникальная комбинация аппаратного и программного обеспечения для высококачественного звука. На плате Strix X870E-E она использует кодек ALC4080 для воспроизведения звука с характеристиками 32 бита, 384 кГц на всех каналах. Разъем на передней панели подключен к встроенному усилителю Savitech, способному обслуживать разнообразные геймерские гарнитуры и Hi-Fi наушники.

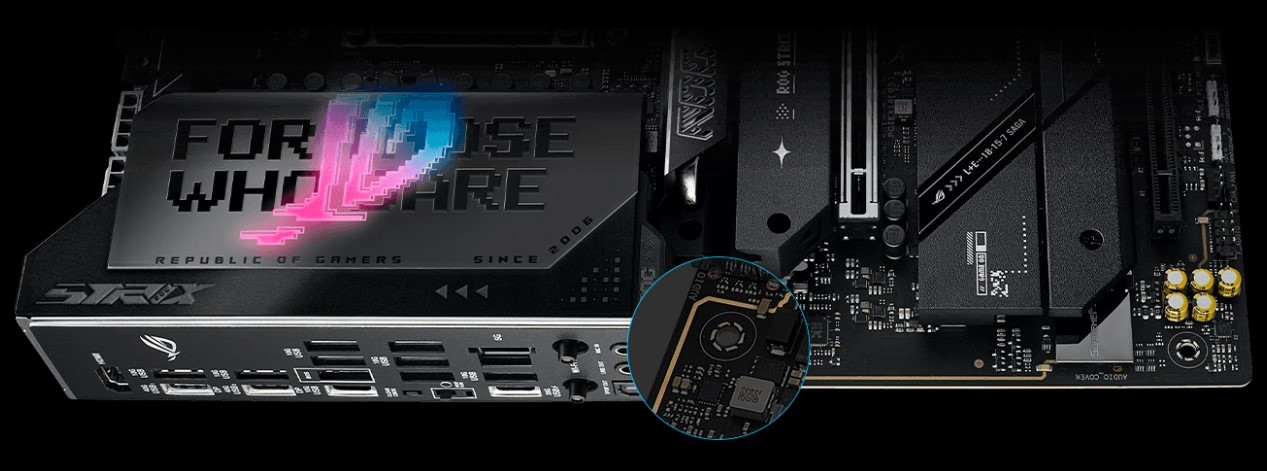

Экранирование аналоговых линий

Специально разработанная схема разводки дорожек уменьшает электромагнитные помехи от материнской платы и подключенных к ней устройств.

Усилитель SAVITECH SV3H712

Встроенный усилитель Savitech класса Hi-Fi обеспечивает выходной сигнал с коэффициентом нелинейных искажений и шума (THD+N) –90 дБ и соотношением сигнал/шум 110 дБ.

Кодек ALC4080

Кодек ALC4080 использует интерфейс USB вместо обычного HDA и увеличивает частоту дискретизации звука до 384 кГц (32 бита).

Защитный кожух

Металлический экран способствует устранению наводок от компонентов.

Высококачественные аудиоконденсаторы

Высококачественные компоненты обеспечивают более теплое и естественное звучание, способствуя высочайшему качеству звука.

Инновации для энтузиастов

PCIE® SLOT Q-RELEASE SLIM

Просто наклоните видеокарту в направлении механизма фиксации PCIe® Slot Q-Release Slim, и она автоматически разблокируется. Это делает апгрейд и обслуживание проще, чем когда-либо ранее. Пользователям больше не нужно будет возиться с хитроумным замком или нажимать кнопку, чтобы вынуть видеокарту из слота.

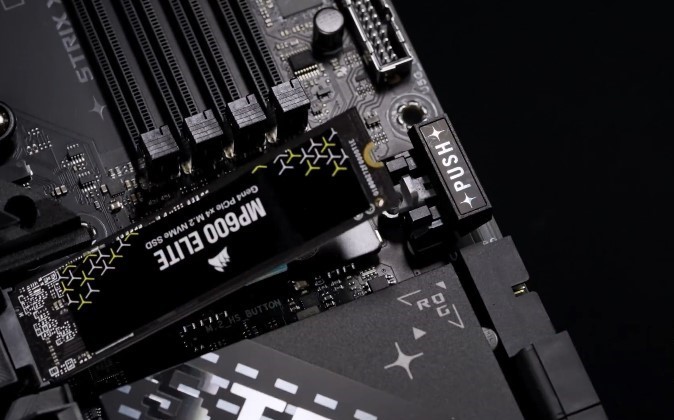

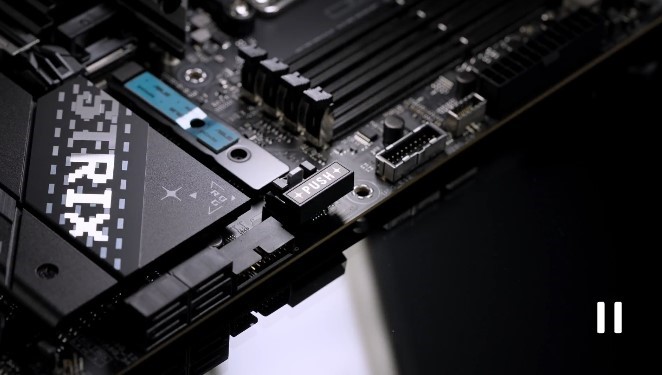

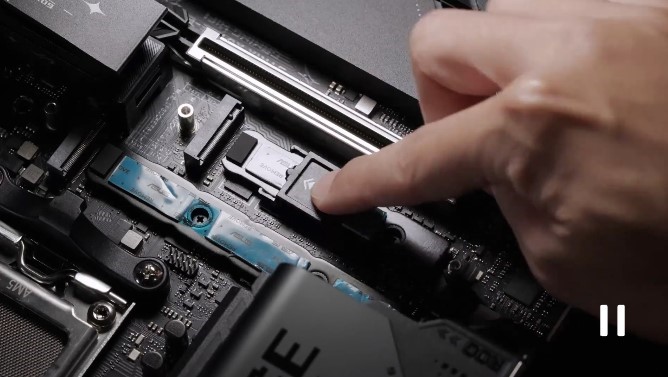

M.2 Q-RELEASE

Радиатор M.2 оснащен удобным фиксатором* для быстрого снятия накопителя, что устраняет необходимость в крошечных винтах для установки SSD. Прочный механизм фиксации также обеспечивает плотный контакт с поверхностью платы, помогая обеспечить эффективный отвод тепла.

*Фиксатор может управляться рычагом или кнопкой, в зависимости от модели материнской платы.

M.2 Q-SLIDE

Этот новый фиксатор-слайдер упрощает установку SSD в форм-факторах 2242, 2260 и 2280.

Новый M.2 Q-LATCH

Фиксация и снятие накопителя SSD M.2 одним нажатием, без использования инструментов.

Q-ANTENNA

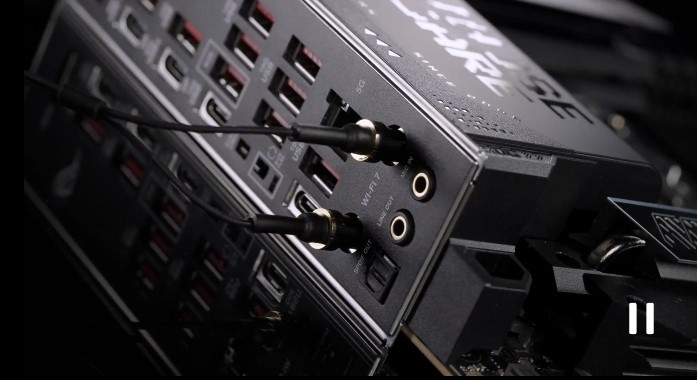

С помощью решения Q-Antenna присоединить антенну Wi-Fi к компьютеру можно легко и быстро. Вместо необходимости медленно закручивать два крепления антенны, пока они окончательно не зафиксируются, антенна устанавливается и фиксируется одним движением. Меньше хлопот, более стабильная работа.

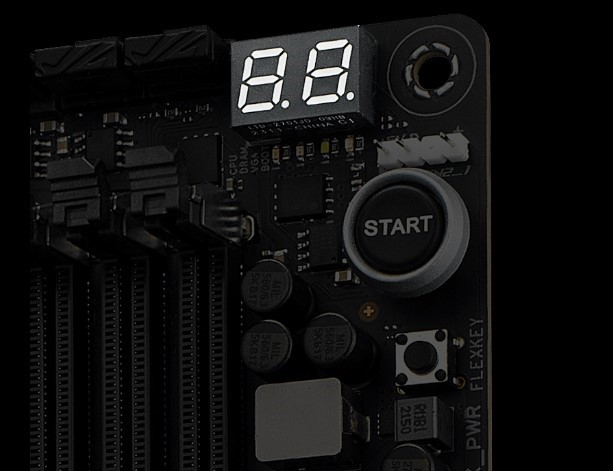

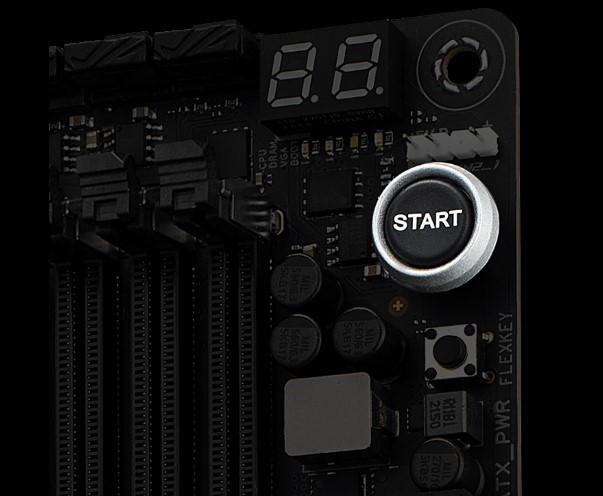

Q-CODE

Во время стартовой загрузки на этом встроенном 2-символьном дисплее выводятся коды ошибок для быстрой диагностики неисправностей.

Кнопка включения

Эта удобная кнопка устраняет необходимость вручную замыкать труднодоступные контакты во время тестирования и устранения неисправностей системы.

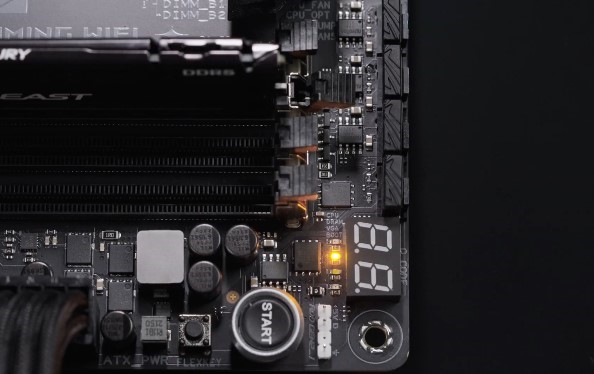

Q-LED

Индикаторы Q-LED на плате позволяют быстро убедиться, что процессор, оперативная память, видеокарта, накопители во время запуска системы работают нормально. Пользователи, которые собирают ПК, могут использовать индикаторы Q-LED для устранения проблем с электропитанием материнской платы. Q-LED также уведомят о неправильной установке модулей памяти еще до загрузки ПК

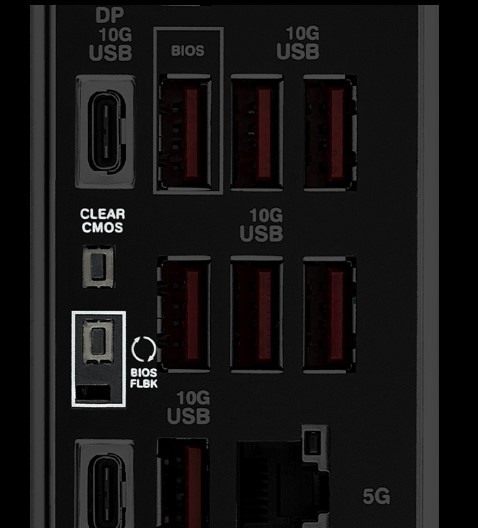

CLEAR CMOS | BIOS FLASHBACK™

Нажатие кнопки Clear CMOS позволяет быстро сбросить настройки BIOS. С ее помощью также можно перезагрузить ПК, если были выбраны неправильные настройки BIOS. Благодаря функции BIOS FlashBack™ пользователям нужно лишь загрузить последнюю версию UEFI BIOS на USB-накопитель с файловой системой FAT32, подключить питание к материнской плате, вставить USB-накопитель в порт платы и нажать расположенную на ней кнопку. Для использования этой функции не нужны даже процессор и модули памяти.

BIOS

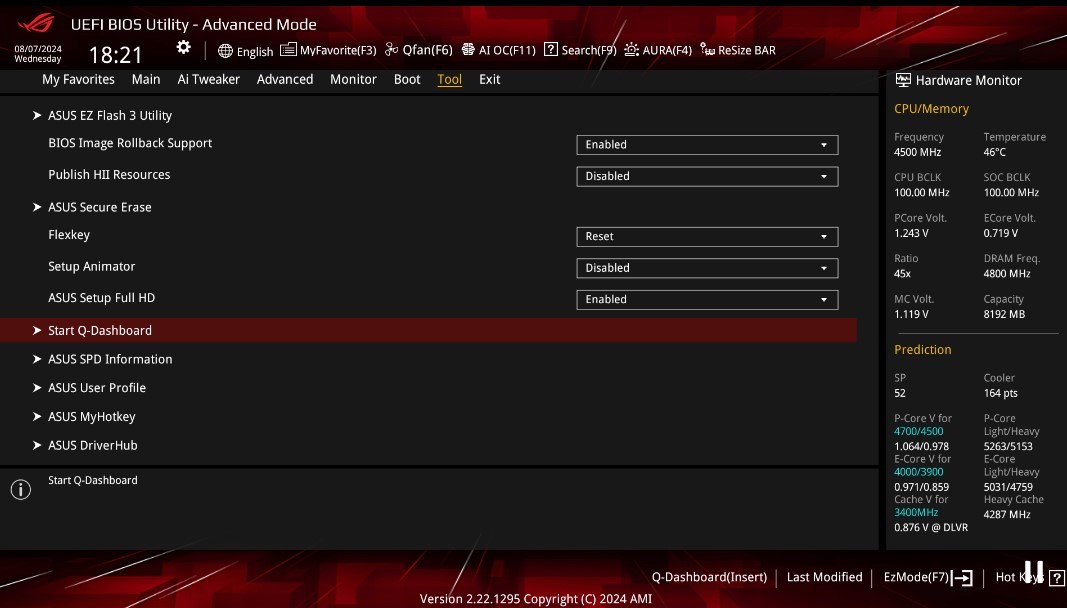

BIOS Q-DASHBOARD

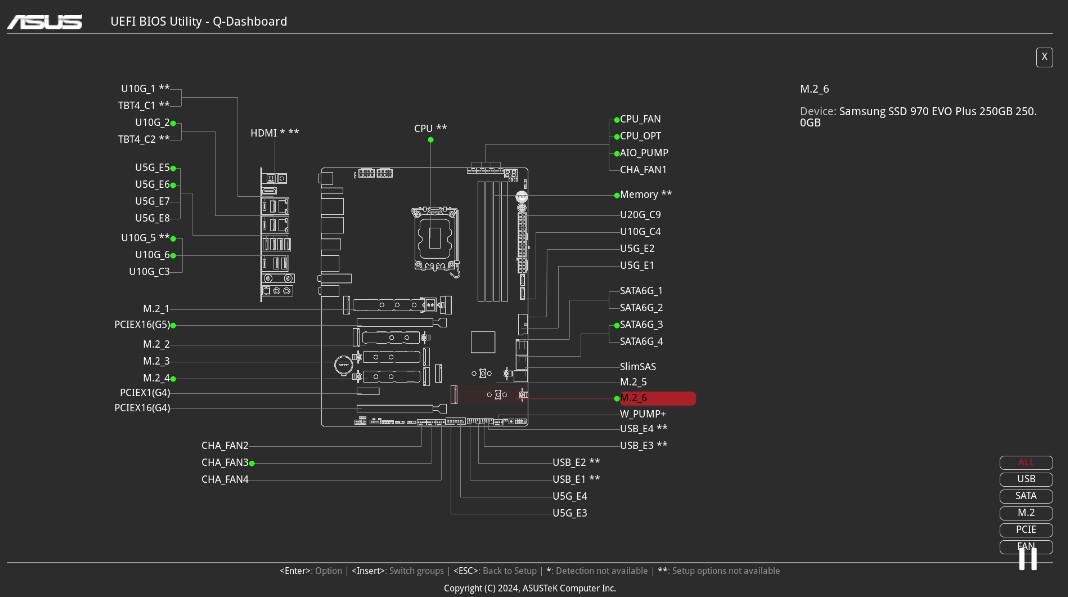

BIOS Q-Dashboard облегчает настройку материнской платы. Эта панель показывает аппаратные соединения и соответствующие настройки BIOS в интуитивно понятном графическом представлении. Выполните апгрейд и воспользуйтесь возможностями BIOS Q-Dashboard, чтобы легко и эффективно задать оптимальные параметры компьютера.

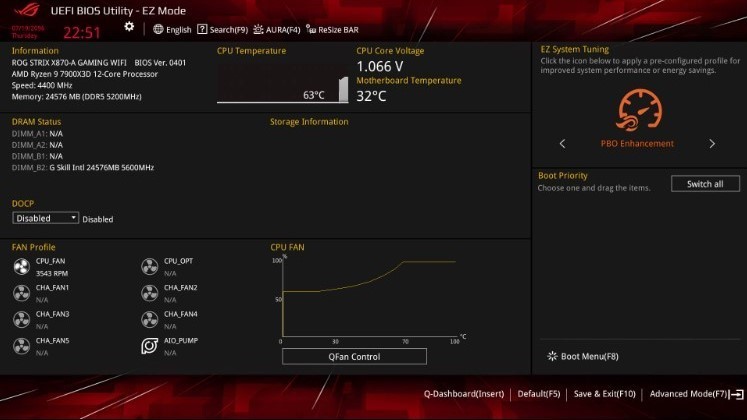

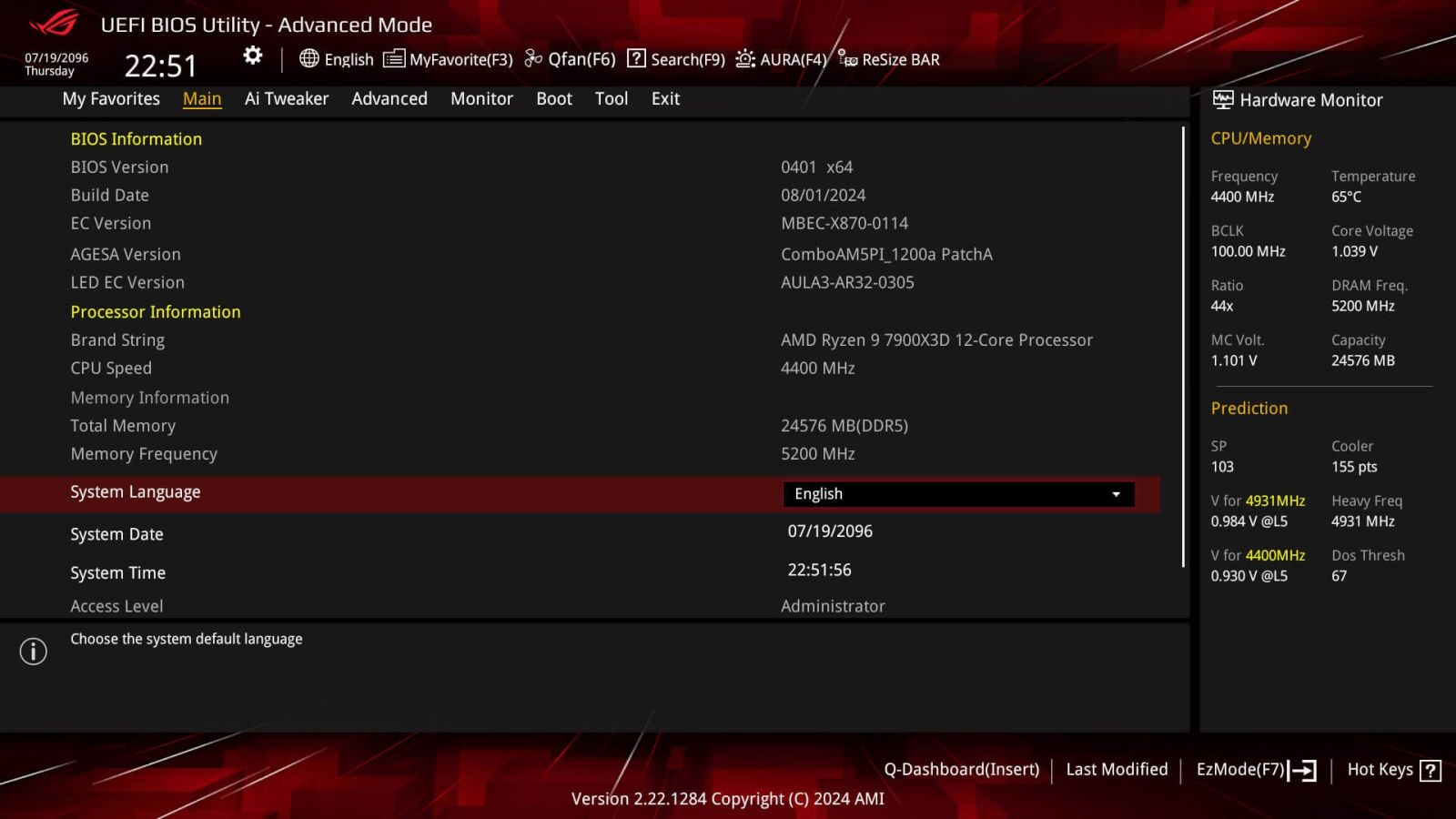

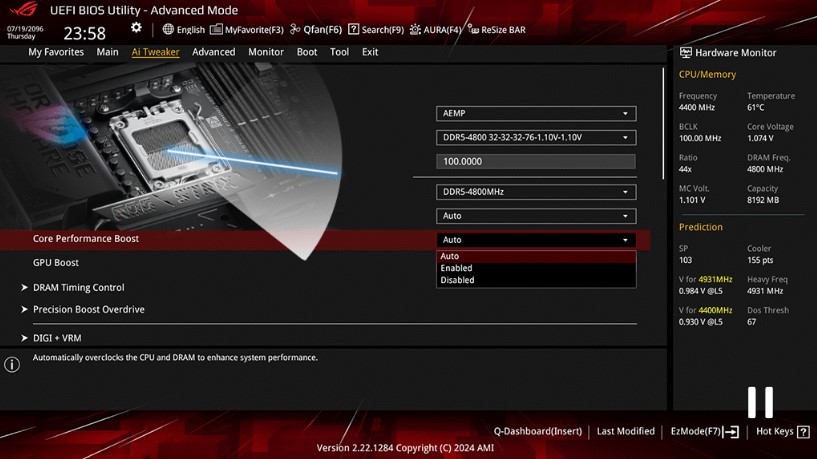

UEFI BIOS FULL HD

Интерфейс UEFI BIOS в стиле ROG предоставляет все необходимое для настройки, разгона и мониторинга системы, созданной на основе современных процессоров. Он имеет режимы для новичков и опытных пользователей.

Яркий стиль

В стиле ROG STRIX

Диагональные линии, шлифованные алюминиевые поверхности и яркая RGB-подсветка стали отличительными чертами серии ROG, и Strix X870E-E с гордостью несет на себе все эти атрибуты. В дополнение к этому плата нового поколения получила полупрозрачные «диффузоры» вдоль кожуха интерфейсов и массива Q-Release, которые мягко контрастируют с металлическими радиаторами рядом.

Зажги игру!

Материнские платы серии ROG Strix совместимы с технологией подсветки ASUS Aura, которая предлагает разнообразные визуальные эффекты и гибкую регулировку параметров подсветки: как встроенной, так и внешних аксессуаров. Эффекты можно синхронизировать с другими совместимыми устройствами ROG: видеокартами, мониторами, клавиатурами, мышами.
