Збірка ПК майже завжди починається з вибору процесора, відеокарти та оперативної пам'яті, що логічно. Але не менш важливу роль у роботі системи відіграє материнська плата, яка є центральним елементом, що відповідає за сумісність та стабільність роботи всіх комплектуючих. Вона визначає, який процесор можна встановити, який формат пам'яті підтримується та які доступні інтерфейси.
У цій статті ми докладно розберемо: як перевірити сумісність ЦП з материнською платою, що таке фази живлення, чому вони такі важливі і яке охолодження у них має бути, а також розповімо про оптимальну кількість слотів М.2 та роз'ємів для периферії в сучасній збірці.
Як перевірити сумісність процесора та материнської плати
.png)

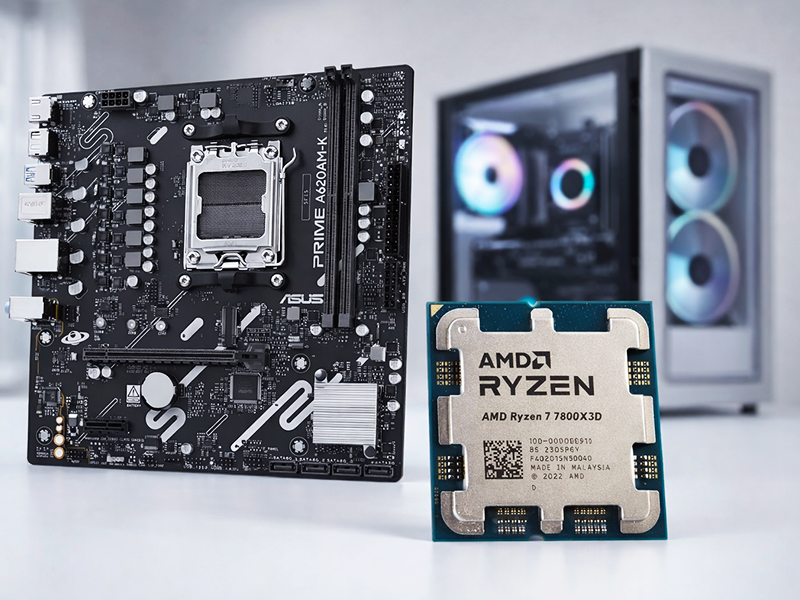

Перше, з чого треба розпочати – це сокет. Він визначає фізичну та електричну сумісність процесора з платою. Наприклад, процесори AMD будуть сумісні тільки з материнськими платами для процесорів AMD (сокети AM4 або AM5). У той час, як процесори Intel будуть сумісні тільки з материнськими платами для процесорів Intel (сокети LGA 1700, LGA 1851 та інші). Не можна встановити процесор у невідповідний сокет – це базове обмеження.
Далі йде чіпсет. Навіть якщо сокет підходить, чіпсет може обмежувати функціональність. Наприклад, один чіпсет підтримує розгін та більшу кількість ліній PCIe, а інший – ні. Це особливо важливо для продуктивних збірок, а також користувачів, які планують розгін системи.
Кроки перевірки сумісності материнської плати з комплектуючими:
- Звіряння сокета – повинен повністю збігатися із сокетом обраного процесора;
- Перевірка підтримуваних ЦП – список є на сайті виробника материнської плати;
- Актуальність BIOS – іноді потрібне оновлення, особливо для нових процесорів;
- Тип оперативної пам'яті – DDR4 або DDR5. Більш сучасними вважаються материнські плати з підтримкою DDR5, але багато DDR4 рішень все ще актуальні.

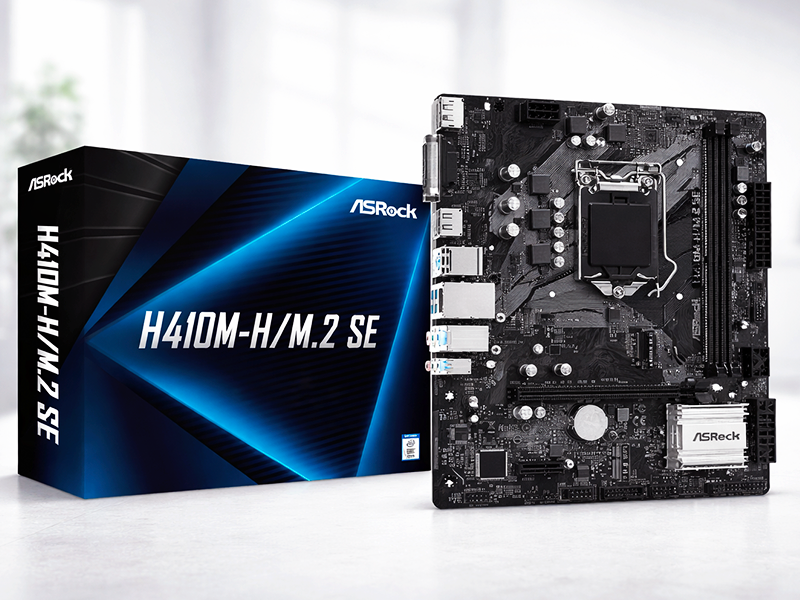

Особливу увагу варто приділити версії BIOS. Навіть якщо процесор фізично підходить, материнська плата без оновленого BIOS може його не розпізнати. Деякі моделі, включаючи сучасні материнські плати AsRock підтримують оновлення BIOS без встановленого процесора в сокет – це дуже зручна функція.
Що таке фази живлення і чому вони важливі для стабільності
Фази живлення на материнській платі (VRM) – это ключова частина підсистеми живлення процесора. Їх завданням є перетворення напруги, що надходить від блока живлення в стабільне та безпечне для процесора, виключаючи стрибки та просідання, які можуть вплинути на роботу системи.
Кожна фаза живлення включає кілька компонентів, від якості яких прямо залежить надійність усієї плати та стабільність роботи ЦП, особливо під навантаженням.
Компоненти фаз живлення:
- Транзистори (MOSFET) – забезпечують перетворення напруги. Чим вони якісніші, тим менше гріються та вище ККД усієї системи. У топових платах використовуються ефективніші збірки DrMos;
- Дроселі – згладжують струм та зменшують пульсації. Якісні дроселі не «свистять» та краще тримають навантаження;
- Конденсатори – стабілізують напругу та накопичують заряд. Надійні конденсатори (наприклад, твердотільні) служать довше, та більш стійкі до високих температур.
Кількість фаз живлення для ЦП на материнській платі впливає на розподіл навантаження:
- 4-6 фаз живлення – базовий рівень для офісних та бюджетних систем;
- 6-8 фаз живлення – універсальний варіант для ігрових та робочих збірок середнього рівня;
- 10-14+ фаз живлення – оптимально для потужних ігрових збірок та робочих станцій.
Чим більше фаз живлення, тим рівномірніше розподіляється навантаження між елементами VRM – це знижує нагрівання, зменшує знос компонентів та підвищує стабільність роботи системи.
Важливо пам'ятати, що велика кількість фаз – не гарантія якості живлення процесора, тут важлива елементна база. Дешеві транзистори та конденсатори швидше перегріваються, а слабка реалізація VRM може нівелювати переваги великої кількості фаз.
Слабка підсистема живлення може викликати ряд суттєвих проблем: перегрів VRM, тротлінг процесора (автоматичне зниження частот), нестабільність роботи системи та скорочення терміну служби материнської плати.
Охолодження ланцюгів живлення: коли радіатори на VRM є вкрай необхідними
Багато користувачів помилково вважають, що при навантаженні активно нагріваються тільки процесор та відеокарта, від яких тепло відводиться кулерами. Насправді зона VRM може нагріватися навіть сильніше, тут температури 100°С та вище – не редкость. І якщо на материнській платі встановлені транзистори без пасивного охолодження – це прямий шлях до тротлінгу, вигорання текстоліту та пошкодження доріжок.
Радіатор на ланцюгах живлення критично важливий при:
- Використанні процесорів Core i7/i9 або Ryzen 7/9 – це продуктивні процесори, котрі споживають багато енергії, що змушує VRM нагріватись;
- Розгоні процесора – підвищення напруги різко підвищує споживання енергії та збільшує тепловиділення у зоні VRM;
- Збірці ПК у компактному корпусі – у компактних корпусах рух повітря обмежений, та пасивний радіатор стає єдиним способом ефективного відведення зайвого тепла від зони VRM.

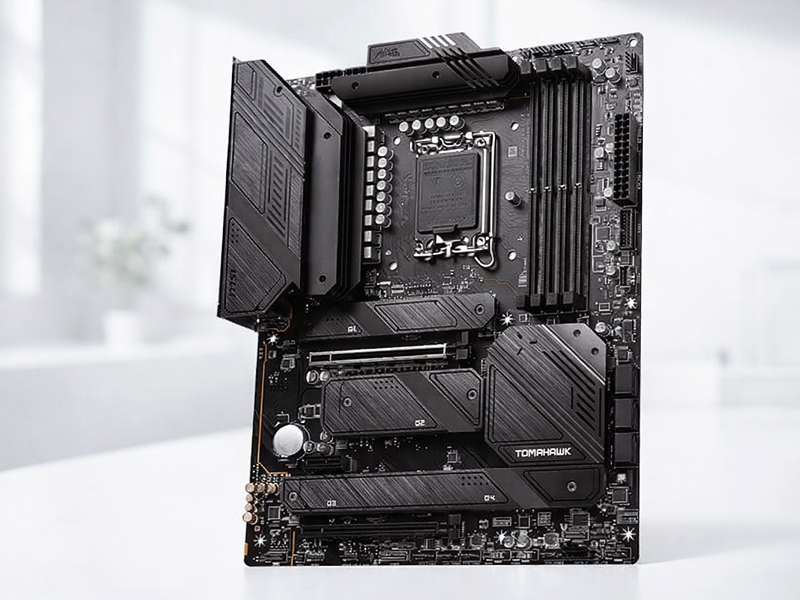

Радіатор для ефективного охолодження VRM материнської плати повинен бути великим та з ребрами, для збільшення площі розсіювання. У топових материнських платах радіатори з'єднуються тепловими трубками (мостами) для більш ефективного відведення тепла.
Якщо на материнській платі в зоні VRM встановлений декоративний пластиковий кожух без металу під ним – це привід для тривоги, особливо якщо планується потужна збірка.
Кількість слотів M.2, PCIe та роз'ємів для периферійних пристроїв
Материнська плата визначає можливості розширення комп'ютера – вона має певну кількість роз'ємів для підключення сумісних комплектуючих. Тому при виборі моделі материнської плати необхідно враховувати поточні та перспективні потреби системи.
Основні роз'єми розширення в материнській платі:
- Слот M.2 – для підключення швидких накопичувачів NVMe. Оптимальна кількість для сучасного ПК – це 2-3 слоти M.2. Один під процесорними лініями для системного диска (самый швидший), другий та третій – під установку програм та файлове сховище. Важливо перевірити підтримку PCIe (4.0 або 5.0);
- Слоти PCIe x16 – зазвичай достатньо одного під відеокарту. Але якщо планується встановлення другої відеокарти, карти захоплення, дискретних звукових карт або адаптерів розширення, потрібно переконатися у наявності додаткових слотів, а також у тому, що нижні слоти не перекриваються потужною відеокартою;
- Форм-фактор та інтерфейси – АТХ (максимум місця та можливостей для розширення), mATX (баланс між габаритами та можливостями розширення), ITX (максимум компактності та мінімум місця для розширення).
Обов'язково зверніть увагу на задню панель материнської плати, де є роз'єми для підключення периферійних пристроїв. Наявність портов USB, USB Type-C, оптичного виходу S/PDIF (для аудіофілів) та вбудованого Wi-Fi/Bluetooth модуля значно спрощує експлуатацію. Також не варто забувати про внутрішні роз'єми для підключення корпусних вентиляторів та підсвічування.
Співвідношення ціни та надійності
Ринок материнських плат величезний, і тут легко потрапити до пастки «переплати за бренд» чи навпаки, зайвої економії. Щоб знайти оптимальний баланс та купити материнську плату з гарним співвідношенням ціни та якості, варто дотримуватись наступних рекомендацій:
- Бюджетний сегмент – тут важлива база. Можна заощадити на декоративних елементах та LED-підсвічувані, але якісний текстоліт та мінімальні радіатори на VRM повинні бути;
- Середній клас – оптимальний вибір для 90% користувачів. Тут максимально збалансовані рішення за всіма ключовими характеристиками та функціональністю. Нижча вартість забезпечується відсутністю екстремальних функцій розгону;
- Преміальний сегмент – необхідний тільки якщо планується встановлення рекордів у бенчмарках або для ваших завдань обов'язкова наявність специфічних портів (Thunderbolt 4, 10-гігабітний Ethernet та ін.).
Тепер ви знаєте набагато більше про материнські плати та основні критерії їх вибору – використовуйте інформацією з нашої статті з максимальною користю!
