Розпіновка комп'ютерного блоку живлення: основні роз'єми
- Основні роз'єми блоку живлення та їх призначення (24-pin, 4/8-pin, SATA та інші)
- Основні конектори в блоці живлення для ПК:
- Як правильно підключати компоненти з використанням розпіновки блока живлення
- Алгоритм підключення блока живлення:
- Чому важливо дотримуватися правильної розпіновки для стабільної роботи системи
- Небезпека ігнорування схем розпіновки:
- Як забезпечити безпеку під час роботи з блоком живлення
- Правила під час роботи з БЖ:
- Як використовувати розпіновку для модернізації комп'ютера
Навіть досвідчені користувачі нерідко стикаються з ситуацією, коли після збірки або апгрейду ПК система не запускається – йде у перезавантаження чи перестає подавати ознаки життя. Часто така поведінка викликана неправильним підключенням кабелів блоку живлення. Через помилку навіть в одному контакті може статися відмова запуску, коротке замикання, нестабільне живлення або пошкодження компонентів системного блоку.
Ця стаття про основні роз'єми блоку живлення та їх призначення, тут ви дізнаєтеся, як правильно підключати компоненти для стабільної роботи системи, чому важливо дотримуватися правильної розпіновки та важливість забезпечення безпеки під час роботи з БЖ. Також ми дамо цінні поради щодо використання розпіновки при апгрейді системи.

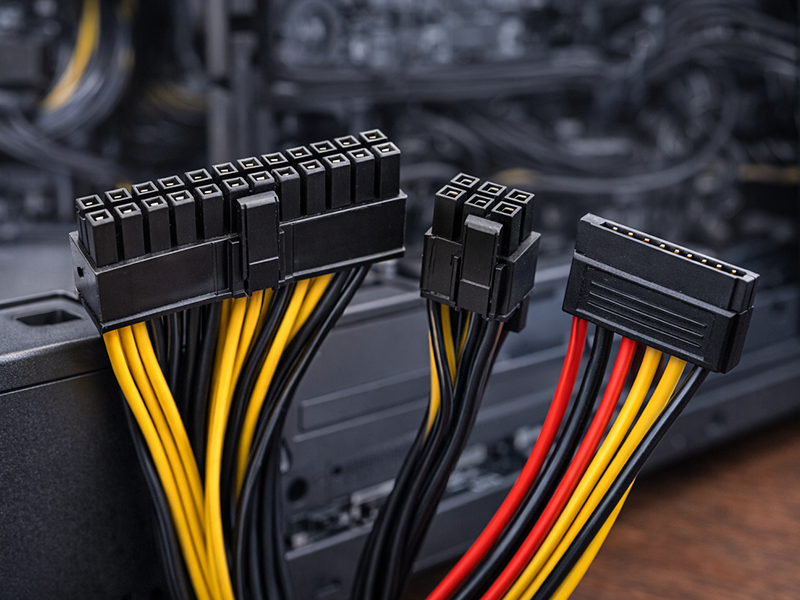

Основні роз'єми блоку живлення та їх призначення (24-pin, 4/8-pin, SATA та інші)
Блок живлення для ПК – це розподільний вузол, що подає струм різної напруги (+3.3V, +5V, +12V) на конкретні компоненти. І щоб система працювала стабільно, слід чітко розуміти, за що відповідає кожен кабель. У цьому контексті розпіновка роз'ємів комп'ютерного блоку живлення є еталонною схемою для правильної збірки:
Основні конектори в блоці живлення для ПК:

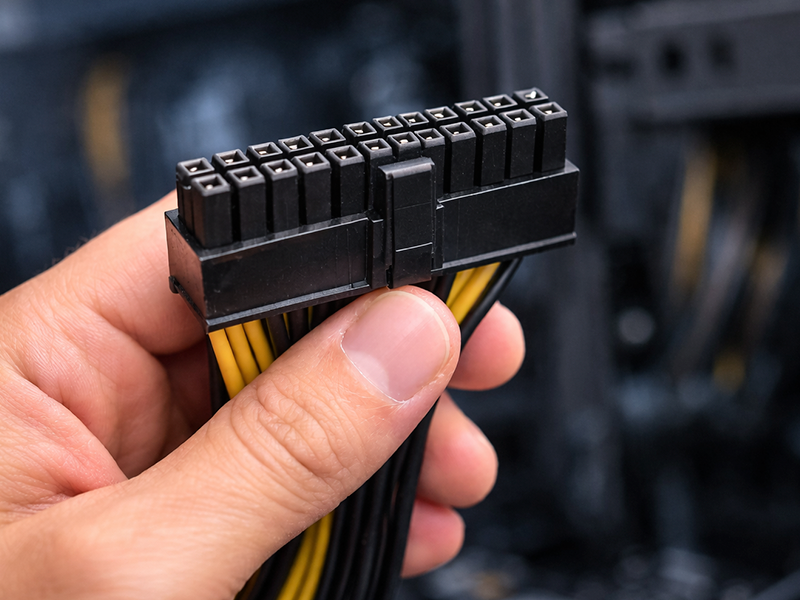

- Роз'єм живлення материнської плати (ATX 24-pin) – найпотужніший кабель у системі, часто має розбірну конструкцію (20+4 pin). Забезпечує енергією чіпсет, оперативну пам'ять, контролери та лінії зв'язку материнської плати. Є єдиним роз'ємом з дротом PS-ON, через який материнська плата дає сигнал блоку на вимикання;
- Роз'єм живлення процесора (ATX12V / EPS12V / 4/8-pin) – розташовується у верхній частині материнської плати, максимально близько до сокета. Він живить лише центральний процесор (CPU) через перетворювачі напруги на платі. Для більшості бюджетних процесорів достатньо 4 контактів, але для потужних Core i7/i9 або Ryzen 7/9 потрібен повноцінний 8-pin роз'єм. Важливо не переплутати його з PCI-e, оскільки полярність дротів між ними дзеркальна;
- Роз'єм живлення відеокарти (PCI-Express 6/8-pin) – силовий кабель для дискретних відеокарт середнього та топового рівня. Забезпечує додаткове живлення графічного процесора. Може мати 6 або 8 основних контактів, а також 2 додаткових, які є сигнальними лініями для підтвердження готовності БЖ видати більшу потужність;
- Роз'єм для відеокарти 12VHPWR (12+4-pin/16-pin) – новий стандарт, впроваджений з приходом NVIDIA Ada Lovelace (RTX 40 серії). Забезпечує живлення потужністю до 600 Вт;
- Роз'єм SATA (Serial ATA) – плоский Г-подібний конектор, що прийшов на зміну старому Molex. Забезпечує живлення накопичувачів (SSD, HDD), оптичних приводів та сучасних систем підсвічування, а також контролерів вентиляторів;
- Роз'єм Molex (PATA / Peripheral 4-pin) – призначений для живлення старих жорстких дисків, корпусних вентиляторів, помп рідинного охолодження та деяких реобасів. Подає тільки +5V(червоний) та +12V(жовтий).
Правильне розміщення блоку живлення в корпусі для комп'ютера, а також підключення кожного з цих проводів до відповідних комплектуючих гарантує, що системний блок не піде в захист у невідповідний момент, а також забезпечить стабільну роботу системи під час її експлуатації (за відсутності фізичних поломок).

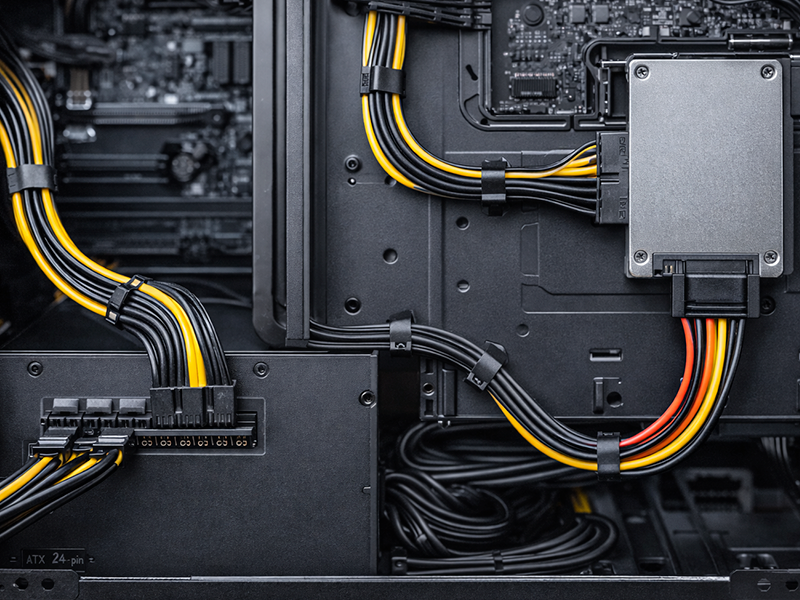

Як правильно підключати компоненти з використанням розпіновки блока живлення
Просто А недостатньо, його важливо правильно підключити до комплектуючих системного блоку, а це вимагає граничної концентрації, оскільки незнання розпіновки роз'ємів блоку живлення та неправильне підключення може призвести до суттєвих наслідків.
Алгоритм підключення блока живлення:
- Візуальний контроль ключів – кожен роз'єм має унікальну геометрію пластикових осередків (квадрати та трапеції). Якщо роз'єм не входить, швидше за все, ви підключаєте невідповідний кабель – ніколи не застосовуйте силу;
- Перевірка модульних кабелів – актуально для модульних БЖ. Тут потрібно використовувати лише «рідні» кабелі. Якщо вони втрачені, буде потрібна точна розпіновка роз'ємів блока живлення саме для вашої моделі (можна знайти у мануалі або на сайті виробника), оскільки розпіновка з боку БЖ не стандартизована;
- Рівномірний розподіл навантаження – для потужних відеокарт (від 250 Вт) використовуйте два окремі кабелі від БЖ, а не один хвіст з двома роз'ємами. Це запобігає перегріву контактів у місці виходу з блоку.
У процесі підключення БЖ до комплектуючих ПК також важливо орієнтуватися на стандартні кольори: жовтий – +12V, червоний – +5V, помаранчевий – +3.3V, а чорний – завжди земля. За потреби можна використовувати перехідники для дротів, але тільки від перевірених виробників. Після підключення кабелю до гнізда переконайтеся, що клямки зафіксовані до характерного клацання.
Чому важливо дотримуватися правильної розпіновки для стабільної роботи системи
.png)
Електронні компоненти комп'ютера дуже чутливі до якості вхідного струму, і будь-яке відхилення від норми може спричинити деградацію мікросхем. Правильна розпіновка роз'ємів комп'ютерного блоку живлення гарантує, що кожен транзистор отримає саме ту напругу, на яку він розрахований.
Небезпека ігнорування схем розпіновки:
- Переполюсування – подача плюсової напруги відбувається на лінію заземлення. У кращому разі спрацює захист БЖ, у гіршому – вигоряння доріжок на текстоліті та вихід з ладу;
- Просідання напруги під навантаженням – відбувається при використанні невідповідних чи неякісних ліній. Провокує раптові навантаження, помилки у роботі оперативної пам'яті та «сині екрани смерті» (BSOD);
- Високочастотні пульсації – неправильне розведення кабелів може створювати перешкоди, котрі згубно впливають на чутливі аудіочипи та контролери живлення VRM. Це призводить до прискореного зносу конденсаторів та зниження загального терміну служби пристрою.
Стабільна робота комп'ютера під навантаженням можлива лише при правильному підключенні кабелів блока живлення, відповідно до заданих специфікацій.
Як забезпечити безпеку під час роботи з блоком живлення
Безпека – пріоритет номер один за будь-яких дій з комп'ютерним залізом, особливо коли йдеться про силові ланцюги. Блок живлення є єдиним елементом ПК, всередині якого є небезпечна для життя змінна напруга 220V.
Правила під час роботи з БЖ:
- Розрядження конденсаторів – після відключення БЖ від мережі, натисніть кнопку живлення на корпусі та утримуйте кілька секунд;
- Ізольований інструмент – використовуйте лише інструмент із діелектричним покриттям. Це запобігатиме випадковому замиканню сусідніх ліній;
- Відмова від сумнівних перехідників – ніколи не використовуйте саморобні адаптери SATA на 8-pin PCI-E для потужних відеокарт та інші сумнівні рішення;
- Заземлення робочого місця – використовуйте антистатичний браслет або періодично торкайтеся заземленого предмета (перед роботою з компонентами ПК та БЖ).
Важливо! Ніколи не відкривайте корпус БЖ, якщо у вас немає відповідної кваліфікації та спеціального обладнання для роботи з високовольтними ланцюгами. Це може бути небезпечним для здоров'я та навіть життя.
Як використовувати розпіновку для модернізації комп'ютера
Знання розпіновки перетворює апгрейд на інженерну творчість. Наприклад, можна реалізувати професійний кабель-менеджмент, використовуючи лише потрібні дроти в модульному БЖ. Також це дозволяє безпечно підключати комплектуючі високої потужності або використовувати в екстремальній збірці одразу два блоки живлення для кращого розподілу навантаження.
Користуйтеся інформацією з нашої статті для максимально ефективного та безпечного використання блоку живлення у своєму ПК!
