Що означає DIMM в оперативній пам'яті та які ще бувають форм-фактори
- Роль оперативної пам'яті у ПК
- Форм-фактор DIMM: конструкція, кількість контактів, використання у стаціонарних ПК
- Сумісність: чому не можна вставити DDR4 в слот DDR5, попри схожий форм-фактор
- Чому не можна вставити DDR4 у слот DDR5 та навпаки:
- Порівняння DIMM та SO–DIMM (розміри, контакти, сфера застосування)
- Ключові відмінності DIMM та SO-DIMM:
- Висновки: як не помилитись при покупці планки пам'яті
При виборі оперативної пам'яті часто основна увага приділяється об'єму та частоті, при цьому ігнорується більш базовий параметр – форм-фактор. В результаті виникають типові помилки: куплена планка не підходить до материнської плати або ноутбука, не вставляється в роз'єм або просто не визначається системою. Особливо часто це відбувається, коли користувач не розуміє, що таке DIMM пам'ять та чим вона відрізняється від інших форматів.
У цій статті ми поговоримо про роль оперативної пам'яті в ПК, особливості форм-фактора DIMM, чому не можна використовувати DDR4 у слоті DDR5 та навпаки, а також проведемо порівняння модулів DIMM та SO-DIMM з наступними рекомендаціями щодо придбання оптимальних планок пам'яті.

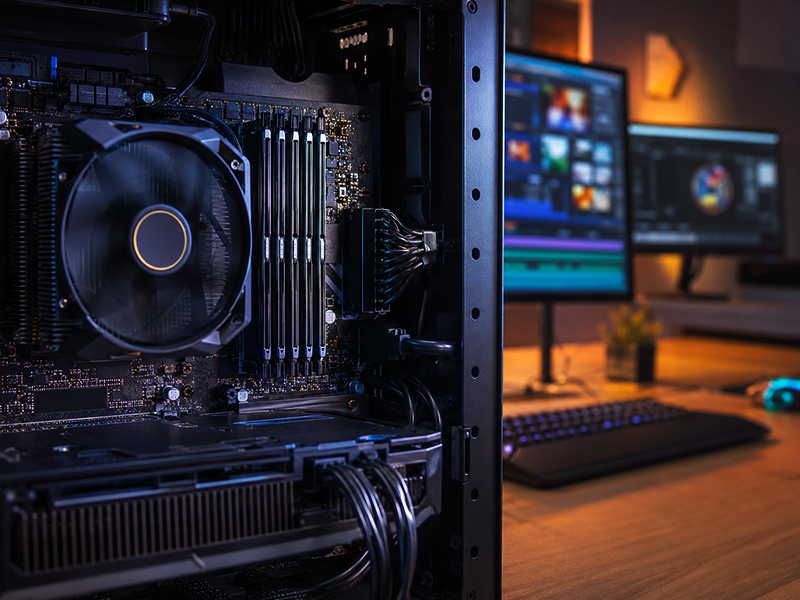

Роль оперативної пам'яті у ПК
Оперативна пам'ять (ОЗП) – один із ключових компонентів будь-якого комп'ютера, що прямо впливає на швидкість роботи системи, відгук програм та загальну продуктивність. Вона працює як тимчасове сховище даних, до якого процесор звертається в реальному часі. В неї завантажуються активні процеси: операційна система, ігри, браузери та робочі програми.
Коли обсягу ОЗП недостатньо, ОС починає використовувати файл підкачки на накопичувачі, що значно знижує швидкість роботи системи, та навіть найпотужніший комп'ютер не може розкрити свій потенціал – сьогодні можна купити оперативну пам'ять Kingston, Hynix, Crucial та модулі від десятків інших виробників (для комп'ютерів та ноутбуків).
Форм-фактор DIMM: конструкція, кількість контактів, використання у стаціонарних ПК
Абревіатура DIMM розшифровується як Dual In-line Memory Module (двосторонній модуль пам'яті із незалежними контактами). Цей стандарт прийшов на зміну застарілому SIMM (Single In-line) у середині 1990-х років.
Візуально планка DIMM є прямокутною друкованою платою, на якій розпаяні чіпи пам'яті. Її головна особливість полягає в тому, що контакти по обидва боки модуля електрично ізольовані один від одного та передають різні сигнали. У старих SIMM-модулях контакти на протилежних сторонах були замкнуті та дублювали один одного.
Сьогодні DIMM – це єдиний форм фактор для використання у повнорозмірних стаціонарних ПК: від офісних та домашніх систем, до ігрових ПК та робочих станцій.
Залежно від покоління DIMM-пам'яті, кількість ніжок контактів може відрізнятися: DDR1 – 184 контакти, DDR2 та DDR3 – 240 контактів, DDR4 та DDR5 – 288 контактів.

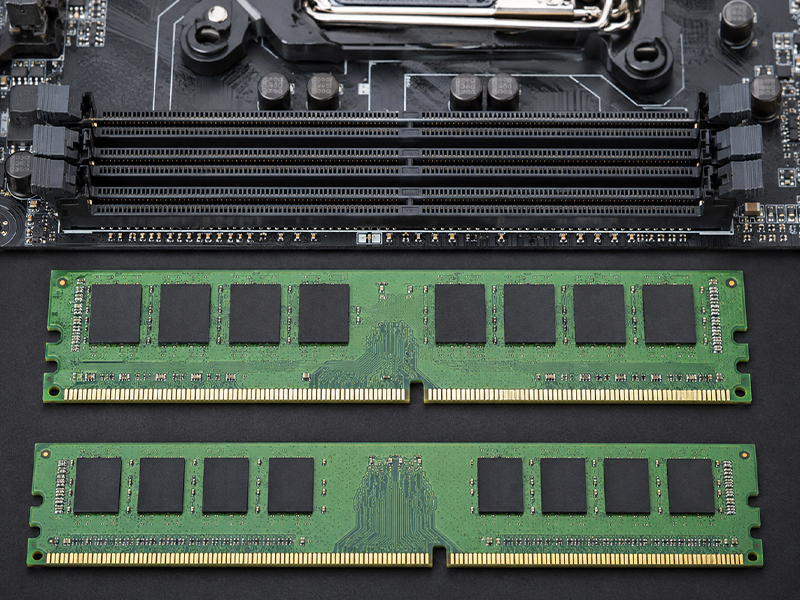

Сумісність: чому не можна вставити DDR4 в слот DDR5, попри схожий форм-фактор
Попри те, що модулі оперативної пам'яті DDR4 та DDR5 зовні дуже схожі (та сама довжина, схоже розташування чіпів й навіть ідентичний форм-фактор DIMM), вони мають суттєву різницю у технологічному виконанні та є несумісними.
Чому не можна вставити DDR4 у слот DDR5 та навпаки:
- Різне розташування ключа на контактах – планка пам'яті фізично не стане в слот іншого покоління;
- Відмінності у кількості та конфігурації контактів – попри подібну загальну кількість пінів, їх розташування буде відрізнятися;
- Різні робочі напруги – DDR4 працює на напрузі 1.2 В, тоді як DDR5 на 1.1 В, що є критичним для стабільності;
- Різна архітектура управління пам'яттю – в DDR5 частина контролерів перенесена на модуль.
Ще однією важливою причиною, чому не можна використовувати DDR4 у слоті DDR5 та навпаки – це несумісність на рівні чіпсету та контролера пам'яті у процесорі. Навіть якщо гіпотетично усунути фізичні обмеження, система не зможе коректно працювати з модулем іншого стандарту.

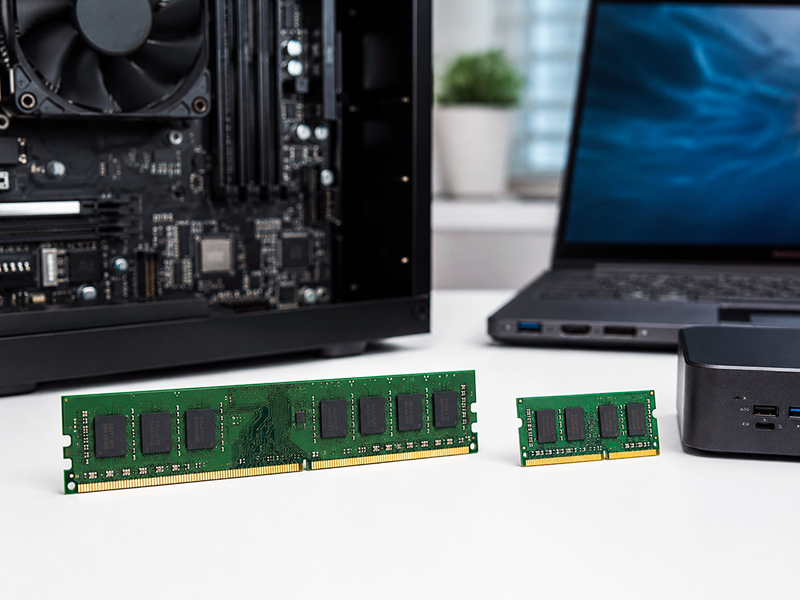

Порівняння DIMM та SO–DIMM (розміри, контакти, сфера застосування)
Форм-фактор DIMM та SO-DIMM належать до стандартів оперативної пам'яті, але призначені для використання у пристроях різного типу: DIMM (довгі модулі для повнорозмірних стаціонарних комп'ютерів, робочих станцій та серверів), SO-DIMM (укорочена версія модулів, розроблена для ноутбуків, неттопів, моноблоків та інших компактних систем).
Ключові відмінності DIMM та SO-DIMM:
- Розмір – DIMM значно довша, SO-DIMM компактніша майже вдвічі;
- Кількість контактів – у SO-DIMM менше пінів при тому ж поколінні пам'яті;
- Область застосування – DIMM для стаціонарних ПК, SO-DIMM для ноутбуків та міні-систем;
- Відвід тепла – DIMM частіше оснащуються зовнішніми аксесуарами (радіаторами), у SO-DIMM вони є у вкрай поодиноких випадках.
Попри схожу назву та приналежність до одного типу пам'яті, різниця DIMM та SO DIMM дуже велика – це різні форм-фактори з чітким поділом сумісних пристроїв. Тому при виборі оперативної пам'яті G.Skill або модулів від іншого бренду, завжди потрібно враховувати ці особливості.
Висновки: як не помилитись при покупці планки пам'яті
Ми розібралися, що сумісність модулів – це цілий комплекс параметрів оперативної пам'яті. І щоб не помилитися з покупкою ОЗП, дотримуйтесь наступних рекомендацій:
- Визначте тип пристрою – для системних блоків (офісних, домашніх та ігрових) потрібен форм-фактор DIMM. Для ноутбуків, моноблоків та неттопів вибирайте SO-DIMM;
- Уточніть покоління (DDR3/DDR4/DDR5) – це можна зробити, подивившись на маркування материнської плати або безпосередньо в системі (для Windows: натисніть «Ctrl+Shift Esc» → вкладка «Продуктивність» → «Пам'ять». Там буде вказано покоління та частота. Також це можна зробити через утиліту CPU-Z;
- Перевірте «ключ» та вольтаж – якщо ви купуєте ОЗП для старого комп'ютера (наприклад, DDR3L), зверніть увагу на літеру «L», яка означає знижену напругу (1.35 В проти 1.5 В). Встановлення звичайної DDR3 у роз'єм для DDR3L може призвести до нестабільної роботи або перегріву контролера.
Для максимальної продуктивності намагайтеся купувати пам'ять комплектами (Kit) із двох однакових модулів – вони протестовані на заводі на спільну роботу та під час роботи в парі, забезпечують вдвічі більшу пропускну здатність ніж один модуль.
Тепер ви знаєте набагато більше про DIMM та інші форм фактори, тож зможете підібрати оптимальні модулі ОЗП для своєї системи!
