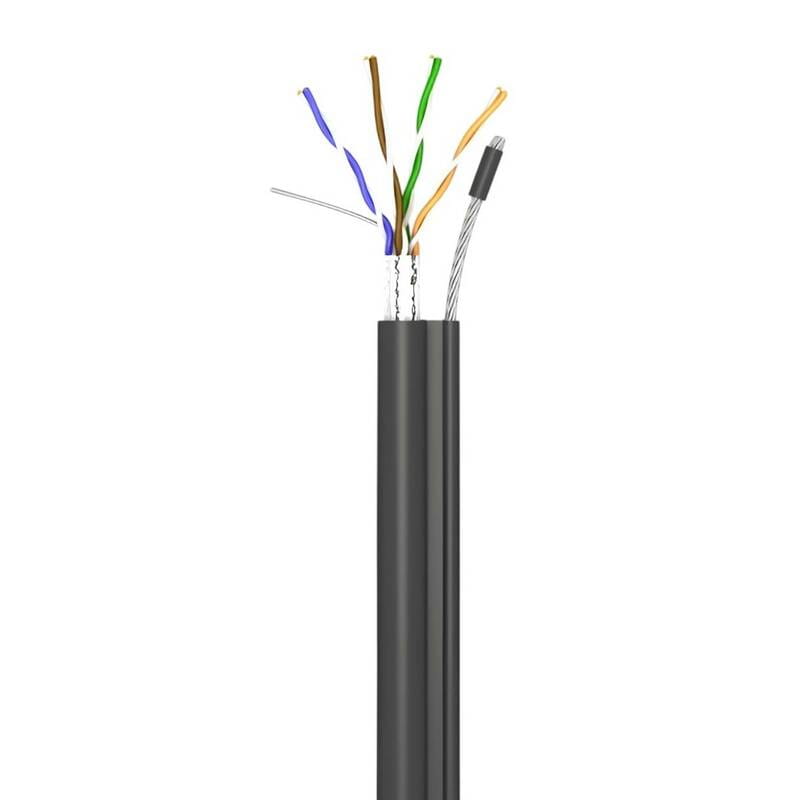

Кабель для зовнішнього прокладання FTP 5е OK-Net КППЕт-ВП (100) 4х2х0.51 бухта 305м з тросом
Артикул: 166370
Арт. 166370
Зовнішній вигляд товару може відрізнятися від фотографії
Немає в наявності
Немає в наявності
Ціна та наявність актуальні на 12.03.26.Оновлюємо кожні 30 хв.
Оплата: готівкою, карткою онлайн, безготівковий розрахунок
Характеристики Кабель для зовнішнього прокладання FTP 5е OK-Net КППЕт-ВП (100) 4х2х0.51 бухта 305м з тросом
Характеристики та комплектація товару можуть змінюватися виробником без повідомлення.
Опис про Кабель для зовнішнього прокладання FTP 5е OK-Net КППЕт-ВП (100) 4х2х0.51 бухта 305м з тросом
ЗАСТОСУВАННЯ
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с, Gigabit Ethernet
КОНСТРУКЦІЯ
1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG)
2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручені разом провідника. Колірна ідентифікація жил: пара 1: біло-синя / синя пара 2: біло-жовтогаряча / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом з корделем.
3) Екран пари: алюмополімерна стрічка (металом усередину). Під екраном прокладено мідний луджений контактний дріт діаметром 0,4 мм.
4) Силовий елемент: сталевий трос Діаметр: 1,5 мм.
5) Зовнішня оболонка: світлостабілізований поліетилен. Колір: чорний. Максимальні розміри кабелю: 7,4 х12, 9 мм.
УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ
Для підвіски повітряних лініях зв’язку. Експлуатація за умов підвищених електромагнітних впливів при частотах до 100 МГц.
МЕХАНІЧНІ ХАРАКТЕРИСТИКИ
Температурний діапазон:
Під час монтажу -15 °C...+60 °C
Після монтажу -50 °C...+60 °C
Радіус вигину:
Під час монтажу щонайменше 10 x розмірів кабелю
Після монтажу щонайменше 4 x розмірів кабелю
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20°C
Зусилля, що розтягує, не більше 1,2 kН
Опір постійному струму трохи більше 96 Ом/км
Опір ізоляції щонайменше 5 ГОм/км
Робоча ємність трохи більше 56 пФ/м
Швидкість поширення сигналу щонайменше 0,68 з.
Затримка поширення сигналу трохи більше 534+36/?f нс/100 м.
Зміщення затримки на частоті: 100 МГц трохи більше 45 нс/100 м.
Хвильовий опір у діапазоні частот: 1-100 МГц 100±10 Ом.
Згасання по екрану в діапазоні частот: 30-100 МГц до 40 дБ.
Випробувальна напруга між жилами, жилами та екраном (пост. струм, 2 с) 2,5 кВ
Робоча напруга (пост. Струм) 72 В
МАРКУВАННЯ
OK-net <рік випуску> FTP outdoor CAT.5e 100 MHz 4Pr AWG24 NVP 68% ISO/IEC 11801 100 OHM K-29 <метражна мітка>
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с, Gigabit Ethernet
КОНСТРУКЦІЯ
1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG)
2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручені разом провідника. Колірна ідентифікація жил: пара 1: біло-синя / синя пара 2: біло-жовтогаряча / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом з корделем.
3) Екран пари: алюмополімерна стрічка (металом усередину). Під екраном прокладено мідний луджений контактний дріт діаметром 0,4 мм.
4) Силовий елемент: сталевий трос Діаметр: 1,5 мм.
5) Зовнішня оболонка: світлостабілізований поліетилен. Колір: чорний. Максимальні розміри кабелю: 7,4 х12, 9 мм.
УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ
Для підвіски повітряних лініях зв’язку. Експлуатація за умов підвищених електромагнітних впливів при частотах до 100 МГц.
МЕХАНІЧНІ ХАРАКТЕРИСТИКИ
Температурний діапазон:
Під час монтажу -15 °C...+60 °C
Після монтажу -50 °C...+60 °C
Радіус вигину:
Під час монтажу щонайменше 10 x розмірів кабелю
Після монтажу щонайменше 4 x розмірів кабелю
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20°C
Зусилля, що розтягує, не більше 1,2 kН
Опір постійному струму трохи більше 96 Ом/км
Опір ізоляції щонайменше 5 ГОм/км
Робоча ємність трохи більше 56 пФ/м
Швидкість поширення сигналу щонайменше 0,68 з.
Затримка поширення сигналу трохи більше 534+36/?f нс/100 м.
Зміщення затримки на частоті: 100 МГц трохи більше 45 нс/100 м.
Хвильовий опір у діапазоні частот: 1-100 МГц 100±10 Ом.
Згасання по екрану в діапазоні частот: 30-100 МГц до 40 дБ.
Випробувальна напруга між жилами, жилами та екраном (пост. струм, 2 с) 2,5 кВ
Робоча напруга (пост. Струм) 72 В
МАРКУВАННЯ
OK-net <рік випуску> FTP outdoor CAT.5e 100 MHz 4Pr AWG24 NVP 68% ISO/IEC 11801 100 OHM K-29 <метражна мітка>
