Як правильно вибрати термопрокладки для ноутбука та відеокарти?
- Навіщо потрібні термопрокладки та де вони використовуються
- Товщина термопрокладок
- Як правильно виміряти
- Що буде, якщо вибрати занадто тонкі
- Що буде, якщо вибрати занадто товсті
- Теплопровідність термопрокладок
- Як вибрати термопрокладку для ноутбука по теплопровідності:
- Жорсткість та м'якість термопрокладок
- Термопрокладки для ноутбуків
- Термопрокладки для відеокарт
- Матеріали та якість
- Рекомендації щодо вибору для різних завдань
При використанні ноутбука або комп'ютера, внутрішні компоненти нагріваються – графічні чіпи, мікросхеми пам'яті та елементи живлення виділяють тепло, яке необхідно ефективно відводити, щоб пристрій працював стабільно та служив довше. Якщо охолодження недостатньо, система починає перегріватися, що призводить до зниження продуктивності, появи шуму вентиляторів та ризику виходу зі строю комплектуючих.
Одними з недооцінених елементів системи охолодження ноутбуків та відеокарт, є термопрокладки – альтернатива термопасті.
У цій статті ми докладно розберемо, навіщо потрібні термопрокладки та де вони використовуються, розповімо про те, якої товщини, теплопровідності й жорсткості вони бувають, а також дамо цінні рекомендації щодо вибору оптимальних рішень для ноутбуків та відеокарт, з урахуванням особливостей та характеристик останніх.
Навіщо потрібні термопрокладки та де вони використовуються

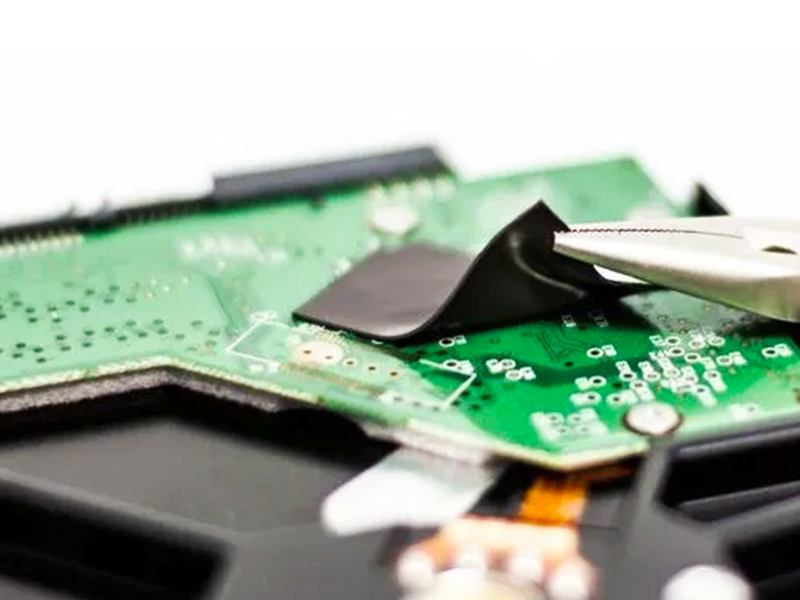

Термопрокладки – це особливий тип термоінтерфейсів, що застосовується там, де термопаста не може забезпечити стабільний тепловий контакт. Вони мають більш щільну структуру, яка дозволяє ефективно передавати тепло навіть при: значних перепадах висоти, нерівностях поверхні та конструктивних особливостях конкретної системи охолодження ноутбука або відеокарти.
Основними зонами застосування термопрокладок у відеокартах є: мікросхеми VRAM та ланцюги живлення GPU (VRM, дроселі та силові транзистори). У ноутбуках термопрокладки використовують ще ширше – крім VRAM та елементів VRM, вони часто встановлюються на мости чіпсету, модулі живлення, SSD-накопичувачі та зони посиленого охолодження корпусу. Такий підхід пояснюється особливостями конструкції мобільних систем з обмеженим простором для відведення тепла.
Ключовою особливістю термопрокладок у порівнянні з термопастою, є здатність забезпечувати більш довготривалий контакт без втрати теплопровідності, особливо якщо вони виготовлені з полімерних матеріалів з додаванням графіту та керамічних частинок.
Товщина термопрокладок
Товщина – ключовий параметр будь-якої термопрокладки. Помилка при її виборі може мати ряд істотних наслідків: від зниження ефективності відведення тепла, до фізичного пошкодження комплектуючих. Щоб визначити, які термопрокладки потрібні для ноутбука або відеокарти конкретної моделі, необхідно правильно провести виміри.
Як правильно виміряти
Найпростіший і найточніший спосіб – це використання м'якого «зонда»: шматочка алюмінієвої фольги, пластику або каліброваних щупів. Матеріал поміщається на чіп, після чого радіатор акуратно притискається до природного упору – товщина укладеного шару буде відповідати реальному прорізу.
Також важливо враховувати ступінь стиснення прокладки. Більшість рішень на ринку розрахована на 20-40% компресії, що дозволяє згладити мікронерівності та досягти щільного прилягання. Якщо вимірювання виконується вперше, краще перевірити кілька точок, адже на відеокарті або платі ноутбука, висота елементів живлення та пам'яті може відрізнятися, а виробник закладає цю різницю у конструкцію системи охолодження.
Що буде, якщо вибрати занадто тонкі
Занадто тонка прокладка не забезпечить достатнього контакту між поверхнями: з'являться повітряні кишені, тепло перестане ефективно передаватися, різко зростуть температури. На відеокарті це призведе до перегріву VRAM, появи артефактів та скидання частот. У ноутбуках ситуація ще гірша: корпусна пластина або теплова трубка можуть взагалі не торкатися елементів, що створить лише ілюзію охолодження без фактичного відведення тепла.
Що буде, якщо вибрати занадто товсті
Надмірна товщина – інша крайність, яка може призвести до серйозних наслідків для ноутбука чи відеокарти. Через надмірну товщину термопрокладки, радіатор при затяжці гвинтів почне згинатися, створюючи нерівномірний тиск на GPU або CPU – це може призвести до появи тріщин та мікро дефектів, аж до фізичної поломки компонентів.
Важливо! Товщину термопрокладок потрібно вибирати максимально точно, з урахуванням допусків виробника та тестового притискання радіатора.
Теплопровідність термопрокладок
Показником реальної ефективності термопрокладок є теплопровідність. Вона показує, як ефективно матеріал здатний передавати тепло від елемента до радіатора. Вимірюється в Вт/м*К, прямо впливає на робочі температури VRAM, VRM, чіпсетів та інших вузлів. Що вище значення, то швидше відводиться тепло, отже – знижується ризик перегріву та троттлінга.
Як вибрати термопрокладку для ноутбука по теплопровідності:
- 3-6 Вт/м*К – офісні ноутбуки, базові графічні процесори та SSD-накопичувачі;
- 6-8 Вт/м*К – універсальний варіант для ноутбуків середньої потужності;
- 8-12 Вт/м*К – оптимально для VRAM сучасних GPU середньої та високої потужності;
- 12-14 Вт/м*К – для покращеного охолодження потужних систем та штатного розгону;
- 15-20+ Вт/м*К – для екстремального охолодження надпотужних ноутбуків та відеокарт.
Правильне поєднання теплопровідності, товщини та м'якості термопрокладок, сприяє підвищенню ефективності системи охолодження.
Жорсткість та м'якість термопрокладок
Жорсткість (твердість) термопрокладок – не менш важливий параметр, ніж теплопровідність та товщина. Від неї залежить здатність матеріалу адаптуватися до нерівностей поверхні для оптимального притискання та теплопередачі. Виробники використовують різні типи полімерів та наповнювачів, завдяки чому прокладки можуть мати різний рівень м'якості.
М'які прокладки краще заповнюють прорізи та нерівності – стискаються на 20-50%, що дозволяє компенсувати суттєві перепади висоти, зберігаючи стабільний контакт. Це особливо важливо в ноутбуках, де компоненти розташовуються на мінімальній відстані один від одного, а радіатор може мати нерівності, що відповідають особливостям конструкції.
Жорсткі (тверді) прокладки використовуються там, де проріз мінімальний, а конструкція має жорстку основу. Забезпечують щільніший контакт при невеликому стисканні – найкраще підходять для відеокарт RTX зі строгою геометрією радіатора, а також великих та плоских зон VRM.
Термопрокладки для ноутбуків
Вибір термопрокладок для ноутбуків вимагає максимальної уваги та розуміння внутрішньої архітектури пристрою. На відміну від охолодження відеокарти, де радіатор фіксується жорстко і займає велику площу, компоненти ноутбуків мають мінімальні прорізи, складне компонування і більш чутливі до тиску – найменша помилка у виборі товщини та м'якості прокладки, може призвести до порушення ефективності охолодження і навіть поломки.
Перед покупкою, користувачу важливо знати які термопрокладки потрібні для ноутбука його моделі, а також низку інших нюансів:
- Які зони потребують заміни – VRAM та елементи графічного процесора (мікросхеми відеопам'яті, силові елементи, дроселі та мосфети), чіпсети (контролери, хаби чіпсету), модулі живлення (зона VRM на материнській платі, силові схеми процесора), SSD-накопичувачі (M.2);
- Особливості конструкції – радіатор у ноутбуці повинен одночасно торкатися процесора, відеочіпа, VRAM та VRM. Якщо хоча б одна зона отримує неправильну товщину термопрокладки, ефективність охолодження системи зменшується;
- Відповідні товщини – у більшості випадків рекомендується: для зони VRM та SSD (0,5 мм), для дискретної графіки (1 мм). У деяких моделях ігрових ноутбуків можуть використовуватися термопрокладки завтовшки 1,2-1,5 мм.
- Ризики неправильної установки – перегрівання GPU, процесора, VRAM, деформація материнської плати, а також механічна поломка кріплень радіатора, елементів материнської плати та інших комплектуючих.
Критично важливо правильно вибирати термопрокладки для заміни у тонких моделях ноутбуків, де допуск по висоті мінімальний, а комплектуючі максимально вимогливі до обслуговування.
Термопрокладки для відеокарт
Грають критично важливу роль, оскільки сучасна графіка працює з величезними тепловими навантаженнями, особливо топові моделі, які споживають до 600 Вт без розгону.
Елементи для встановлення термопрокладок:
- Пам'ять (VRAM) – найгарячіша зона після графічного чіпа. Для неї потрібні термопрокладки стійкі до тривалого нагрівання з теплопровідністю 8-12 Вт/м*К, а також помірною м'якістю;
- VRM та дроселі – елементи живлення відеокарти, яким важливі: термостійкість матеріалу, стабільна м'якість при нагріванні, товщина від 0,5 до 2 мм, а також здатність витримувати постійний тиск радіатора;
- Поширені товщини за серіями – NVIDIA RTX 2060-5090 (відеопам’ять – 1-1,5 мм, VRM – 1 мм, дроселі 1,5-2 мм), AMD Radeon RX 5000-7000 (відеопам’ять – 1-1,5 мм, VRM –1-1,5 мм, дроселі 1,5-2 мм).
Зазначені вище значення не можна використовувати без перевірки на відповідність під конкретну відеокарту, але вони дають загальне розуміння механізму застосування.
Теплопровідність термопрокладок
На ринку зустрічаються термопрокладки, здатні охолоджувати системи з різним рівнем віддачі тепла – теплопровідність від 3 до 20 Вт/м*К та вище. Матеріали з екстремально високою теплопровідністю мають більшу жорсткість, вимагають точного підбору товщини та є надмірними для більшості сучасних систем. При цьому бюджетні термопрокладки з низькою теплопровідністю більш м'які, але не можуть впоратися з охолодженням гарячих систем.
При виборі термопрокладок необхідно забезпечити баланс ефективності, жорсткості та вартості.
Матеріали та якість
Всі термопрокладки можна розділити на кілька типів, залежно від матеріалу, що прямо впливає на рівень теплопровідності, м'якості та стійкості до старіння:
- Силіконові термопрокладки – використовуються в більшості ноутбуків та відеокарт. Досить м'які (компресія до 20-50%), з гарною теплопровідністю та доступною вартістю. Вибір для систем з базовою та середньою продуктивністю;
- Графітові термопрокладки – відрізняються високою теплопровідністю, стійкістю до перегріву та довговічністю. Оптимальні для гарячих відеокарт, де температура VRM перевищує 90°С;
- Гібридні термопрокладки (кераміка + полімери + графіт) – найсучасніші та найдорожчі рішення. Досить м'які, мають чудову теплопровідність і стійкість до тривалих теплових навантажень. Ідеальні для потужних систем, зокрема розігнаних.
За якість термопрокладок відповідають такі параметри як: термостійкість, стабільність теплопровідності, адгезія поверхні, рівномірність структури, термін служби, а також сумісність з нерівностями.
Рекомендації щодо вибору для різних завдань
Для полегшення вибору термопрокладок під конкретну систему дотримуйтесь наступних рекомендацій:
- Офісні та базові ноутбуки – м'які силіконові, товщиною 0,5-1 мм, з теплопровідністю 3-6 Вт/м*К;
- Ігрові ноутбуки та відеокарти середнього класу – помірної жорсткості, товщиною 1-1,5 мм, з теплопровідністю 6-12 Вт/м*К;
- Професійні графічні станції та розгін відеокарт – поєднання м'яких та помірно жорстких прокладок, товщиною 1-2 мм, з рівнем теплопровідності 12-20 Вт/м*К.
Тепер ви знаєте, як вибрати термопрокладку для ноутбука та відеокарти – користуйтесь інформацією з нашої статті для забезпечення максимально ефективного охолодження, яке гарантує стабільність роботи системи та позбавить від необхідності передчасного ремонту!
