Влияет ли длина HDMI/DP кабеля на качество изображения?
- Как работает передача сигнала по HDMI и DisplayPort
- Факторы, влияющие на стабильность передачи данных HDMI/DP:
- Влияние длины кабеля на качество изображение
- Как влияет длина кабеля на качество изображения:
- Максимальная рекомендуемая длина для HDMI
- Сценарии использования HDMI с учетом длины кабеля:
- Максимальная длина для DisplayPort
- Показатели длины кабеля DisplayPort:
- Какие проблемы возникают при слишком длинных кабелях
- Как увеличить длину без потерь
Качество изображения – это то, что отвечает за комфорт использования компьютера, независимо от конкретных задач: серфинга в сети, офисной работы, гейминга или профессиональной работы. Четкость и стабильность картинки прямо влияет на утомляемость глаз, точность восприятия информации и общее впечатления от работы с техникой. Размытые детали, периодическое мерцание, пропадающий сигнал и падение частоты обновления, способны испортить впечатления даже о самом дорогом и качественном дисплее.
Неправильный выбор HDMI или DisplayPort кабеля часто оказывается «узким местом» всей системы вывода изображения. Поэтому в данной статье мы подробно разберем вопросы о том, влияет ли HDMI кабель на качество изображения, существует ли разница между дорогими и бюджетными моделями, может ли длина кабеля стать причиной проблем, а также дадим рекомендации, как увеличить длину подключения без потери качества.
Как работает передача сигнала по HDMI и DisplayPort
.png)
При подключении устройства к монитору/телевизору через HDMI или DisplayPort, изображение передается в цифровом формате. Если эти данные доходят до экрана без ошибок – изображение получается четким и стабильным. Но при потере или искажении части информации, появляются проблемы с качеством картинки.
Чем выше частота и разрешение, тем больше данных кабелю нужно передать за одну секунду. Например, FullHD при 60 Гц не предъявляет высоких требований к линии передачи, а вот 4К при 144 Гц – это уже в разы большая нагрузка. Это объясняется тем, что HDMI и DisplayPort используют для передачи данных электрический сигнал, который постепенно ослабевает. На коротком кабеле это почти незаметно, но при увеличении длины, потери начинают играть ключевую роль.
Факторы, влияющие на стабильность передачи данных HDMI/DP:
- Объем передаваемых данных – чем выше разрешение, частота обновления и глубина цвета, тем больше информации должно пройти через кабель за секунду;
- Длина кабеля – при увеличении расстояния сигнал ослабевает, и дисплею сложнее «считывать» данные без ошибок. Поэтому однозначный ответ на вопрос, влияет ли длинна HDMI кабеля на качество изображения – да;
- Качество кабеля – толщина проводников, экранирование и качество разъемов прямо влияют на надежность соединения и уровень потерь. Разница в HDMI кабелях бюджетного и премиального уровня может быть колоссальной;
- Версия стандарта HDMI/DP – старые версии физически не рассчитаны на передачу 4К, 144 Гц и других современных режимов;

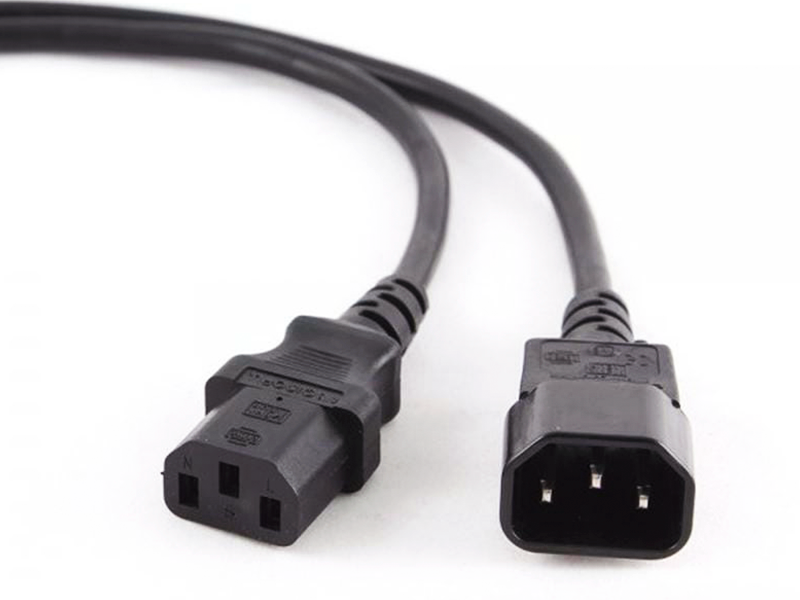

- Чувствительность оборудования – разные мониторы и видеокарты по-разному реагируют на пограничные условия передачи сигнала. Также важно, чтобы устройства подключались надежными кабелями питания.
Если указанные выше параметры находятся в допустимых пределах, изображение будет стабильным и четким. Но как только кабель начнет работать «на грани», возникают такие проблемы как мерцание, обрывы сигнала или автоматическое снижение частоты обновления.
При использовании высоких разрешений и игровых режимов становится понятно, что кабель – это не просто аксессуар передающий сигнал, а полноценная часть видеотракта. От его длины и качества прямо зависит стабильность работы системы и общее качество изображения.

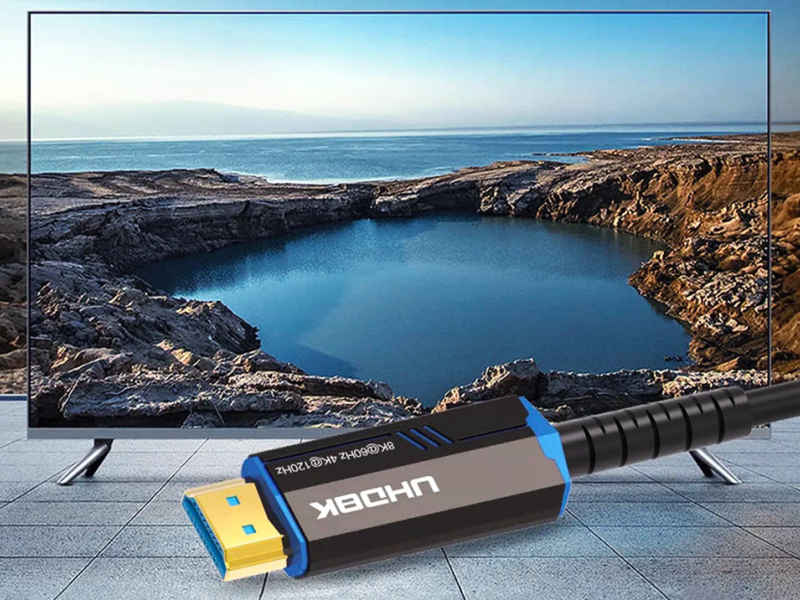

Влияние длины кабеля на качество изображение
.png)
Длину кабеля нельзя рассматривать в отрыве от режима работы системы. Чем выше разрешение, частота обновления и глубина цвета, тем более чувствительной становится линия передачи. Поэтому при повышении качества картинки, автоматически повышаются требования к качеству кабелей и переходников участвующих в подключении.
Как влияет длина кабеля на качество изображения:
- Рост ошибок передачи данных – при превышении допустимой длины кабеля, данные начинают доходить с артефактами, которые не всегда можно откорректировать протоколом;
- Снижение стабильности сигнала – изображение может пропадать при смене сцены, запуске игры или активации HDR;
- Ограничение доступных режимов – система может не позволить пользователю выбрать частоту 144 Гц или разрешение 4К, даже если оборудование их поддерживает;
- Повышенная нагрузка на контроллеры – видеокарта и монитор работают в условии постоянной коррекции ошибок.
Указанные выше сценарии, позволяют пользователю понять, влияет ли длина HDMI кабеля на качество изображения. В них она становится физическим ограничением для системы передачи видео от устройства к монитору или телевизору.
Максимальная рекомендуемая длина для HDMI
HDMI – самый популярный интерфейс на рынке, применяемый для подключения разных систем к экрану, при этом он остается очень чувствительным к длине кабеля. Особенно ограничения касаются современных стандартов, ориентированных на высокое разрешение и частоту обновления.
Сценарии использования HDMI с учетом длины кабеля:
- 1-2 метра – оптимальная длина для любых режимов, включая самые требовательные 4К 144 Гц (при условии соответствия кабеля необходимому стандарту);
- 3-5 метров – для HDMI 2.0 и ниже, требует качественного кабеля с хорошим экранированием;
- 7-10 метров – подходит для HDMI 1.4. Но здесь часто наблюдается мерцание, потеря сигнала и падение частоты обновления;
- Более 10 метров – практически всегда требует активных решений или оптического HDMI.
Важно! заявленная поддержка стандарта HDMI на упаковке компьютера, ноутбука, монитора и другой техники, не гарантирует стабильную работу при слишком большой длине HDMI-кабеля. Поэтому важно заранее проверять рекомендации производителя техники по оптимальным стандартам HDMI и длине подключаемого кабеля, по аналогии с другими кабелями для передачи данных.
Максимальная длина для DisplayPort
DisplayPort традиционно считается более «компьютерным» интерфейсом, поэтому чаще используется для подключения мониторов к ПК и ноутбукам. Он лучше адаптирован к высоким частотам обновления (144 Гц и выше), а также передаче изображения в высоком разрешении, включая 4К. Но несмотря на всю продвинутость протокола передачи данных, Displayport также подчиняется физическим ограничениям кабеля и качеству линий связи.
Показатели длины кабеля DisplayPort:
- До 2 метров – стабильная поддержка режимов 144/165 Гц и 4k, без ограничений. Лучший вариант для игровых и рабочих систем с максимальной надежностью соединения;
- 3 метра – допустимо для большинства конфигураций, но качество кабеля становится критичным. Бюджетные модели могут вызывать нестабильность при высоких частотах;
- 5 метров – возможна работа, но часто наблюдается снижение частоты обновления, отключение HDR или невозможность выбора максимальных режимов изображения;
- Более 5 метров – без активных решений стабильность работы не гарантирована. Вероятны срывы сигнала, мерцание или полная потеря изображения.
Несмотря на современный протокол передачи данных, кабель DisplayPort не способен полностью компенсировать затухание сигнала на больших расстояниях. Поэтому при проектировании игровой зоны и рабочего места, нужно заранее оптимизировать длину кабеля для подключения устройств.
Какие проблемы возникают при слишком длинных кабелях
Использование слишком длинного кабеля для конкретного стандарта и режима работы, может привести к целому ряду проблем. Эти проблемы способны проявляться не сразу, например, только при переключении режимов работы, что часто не позволяет пользователю быстро понять причину неправильной работы устройства. Разберем основные проблемы:
- Мерцание картинки – экран может погаснуть на долю секунды, мигать или «передергивать» картинку. Проблема особенно заметна при высокой частоте обновления 100 или 144hz. Может сильно раздражать пользователя при длительной работе или в играх;
- Потеря сигнала – экран гаснет, появляется сообщение «No Signal», после чего изображение может кратковременно восстанавливаться и снова исчезать. Проблема часто возникает при запуске игр и приложений, увеличивающих нагрузку на интерфейс;
- Падение частоты обновления – система автоматически снижает частоту обновления картинки. Например, вместо 144 Гц, монитор начинает работать на 100 Гц или 60 Гц, хотя в настройках пользователь все указывает корректно. Является прямым «симптомом», что кабель не справляется с объемом данных;
- Искажения, «снег», артефакты – проявляются достаточно редко, но также являются выраженным признаком ошибок в передаче данных. Могут иметь вид цветных вкраплений (цветного снега), полос и случайно возникающих артефактов.
Представленные выше проблемы, являются прямым ответом на вопрос, влияет ли HDMI кабель на качество изображения, при его несоответствии с заданными стандартами конкретной техники.
Как увеличить длину без потерь
Если для планируемого размещения оборудования, требуется кабель большей длины, чем рекомендовано стандартами HDMI или DisplayPort – это не значит, что придется мириться с ухудшением качества или менять план размещения техники в угоду рекомендуемой длине. Есть проверенные технические решения, позволяющие увеличить расстояние передачи сигнала без потерь:
- Активные HDMI и DisplayPort кабели – оснащены встроенными усилителями сигнала, компенсирующими затухание и позволяющими использовать длину 10-15+ метров без потери качества. Они дороже пассивных, но решают проблему, гарантируя 4К и высокие частоты;
- Оптические HDMI/DP – используют для передачи сигнала оптоволокно, что практически полностью устраняет проблемы затухания сигнала и электромагнитных помех. Длинна может достигать 30-50 метров при передаче 4К и 144 Гц. Лучший вариант для профессиональных инсталляций и сложных рабочих мест;
- Репитеры и усилители сигнала – промежуточные устройства, принимающие сигнал, усиливающие его и передающие дальше. Позволяют использовать несколько стандартных кабелей последовательно. Более гибкое решение, но требующие дополнительного питания, а также правильного подбора оборудования под конкретный стандарт кабеля.
Теперь вы знаете разницу в HDMI кабелях, особенности передачи сигнала в DisplayPort, а также актуальные способы решить вопрос эффективного подключения монитора в любых сценариях.
