Как правильно выбрать термопрокладки для ноутбука и видеокарты?
- Зачем нужны термопрокладки и где они используются
- Толщина термопрокладок
- Как правильно измерить
- Что будет, если выбрать слишком тонкие
- Что будет, если выбрать слишком толстые
- Теплопроводность термопрокладок
- Как выбрать термопрокладку для ноутбука по теплопроводности:
- Жесткость и мягкость термопрокладок
- Термопрокладки для ноутбуков
- Термопрокладки для видеокарт
- Материалы и качество
- Рекомендации по выбору для разных задач
При использовании ноутбука или компьютера, внутренние компоненты нагреваются – графические чипы, микросхемы памяти и элементы питания выделяют тепло, которое необходимо эффективно отводить, чтобы устройство работало стабильно и служило дольше. Если охлаждения недостаточно, система начинает перегреваться, что приводит к снижению производительности, появлению шума вентиляторов и риску поломки комплектующих.
Одними из самых недооцененных элементов системы охлаждения ноутбуков и видеокарт, являются термопрокладки – альтернатива термопасте.
В данной статье мы подробно разберем, зачем нужны термопрокладки и где они используются, расскажем про то, какой толщины, теплопроводности и жесткости они бывают, а также дадим ценные рекомендации по выбору оптимальных решений для ноутбуков и видеокарт, с учетом особенностей и характеристик последних.
Зачем нужны термопрокладки и где они используются
Термопрокладки – это особый тип термоинтерфейсов, применяемый там, где термопаста не может обеспечить стабильный тепловой контакт. Они имеют более плотную структуру, позволяющую эффективно передавать тепло даже при: значительных перепадах высоты, неровностях поверхности и конструктивных особенностях конкретной системы охлаждения ноутбука или видеокарты.
Основными зонами применения термопрокладок в видеокартах являются:
- микросхемы VRAM и цепи питания GPU (VRM, дроссели и силовые транзисторы).

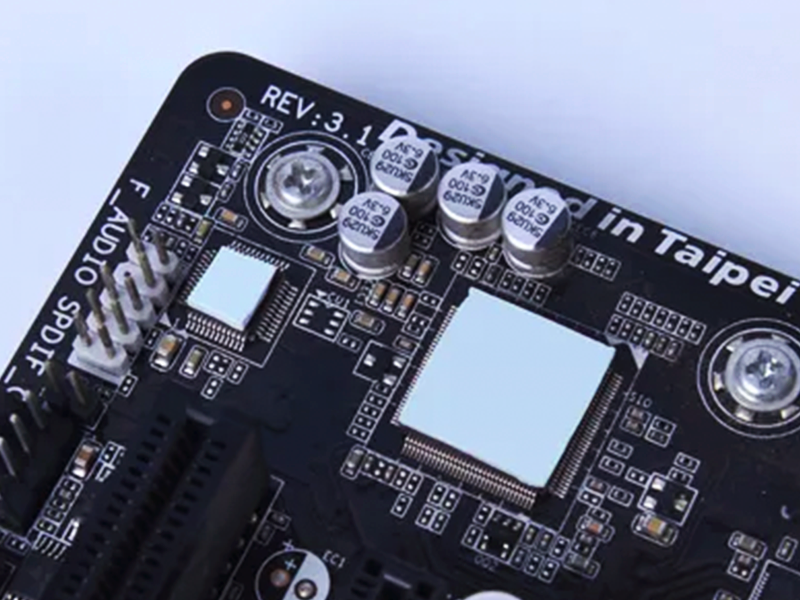

В ноутбуках термопрокладки используют еще шире – помимо VRAM и элементов VRM, они часто устанавливаются на мосты чипсета, модули питания, SSD-накопители и зоны усиленного охлаждения корпуса. Такой подход объясняется особенностями конструкции мобильных систем с ограниченным пространством для отвода тепла.
Ключевой особенностью термопрокладок, в сравнении с термопастой, является способность обеспечивать более долговременный контакт без потери теплопроводности, особенно если они изготовлены из полимерных материалов с добавлением графита и керамических частиц.
Толщина термопрокладок

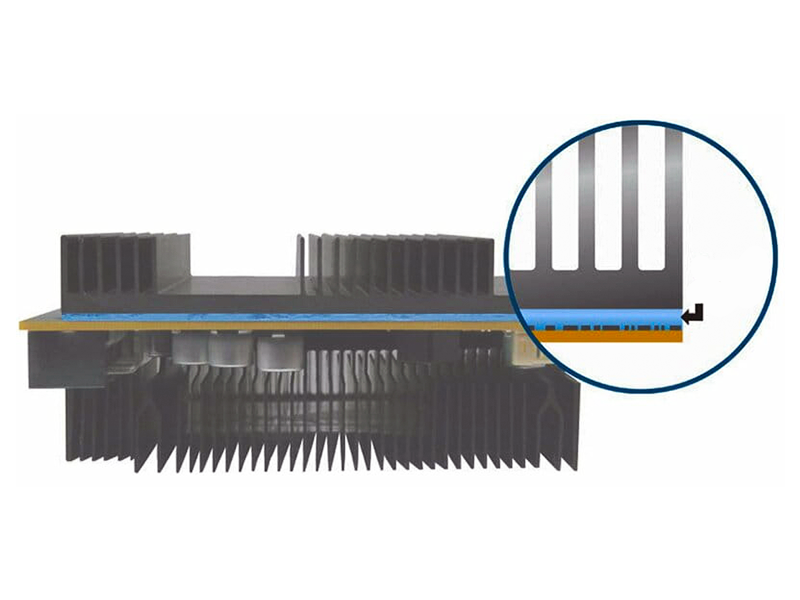

Толщина – ключевой параметр любой термопрокладки. Ошибка при ее выборе, может иметь ряд существенных последствий: от снижения эффективности отвода тепла, до физического повреждения комплектующих. Чтобы определить, какие термопрокладки нужны для ноутбука или видеокарты конкретной модели, необходимо правильно провести замеры.
Как правильно измерить
Самый простой и точный способ – это использование мягкого «зонда»: кусочка алюминиевой фольги, пластика или калиброванных щупов. Материал помещается на чип, после чего радиатор аккуратно прижимается до естественного упора – толщина уложенного слоя будет соответствовать реальному зазору.
Также важно учитывать степень сжатия самой прокладки. Большинство решений на рынке, рассчитано на 20-40% компрессии, что позволяет сгладить микронеровности и добиться плотного прилегания. Если замер выполняется впервые, лучше проверить несколько точек, ведь на видеокарте или плате ноутбука, высота элементов питания и памяти может различаться, а производитель закладывает данную разницу в конструкцию системы охлаждения.
Что будет, если выбрать слишком тонкие
Слишком тонкая прокладка не обеспечит достаточного контакта между поверхностями: появятся воздушные карманы, тепло перестает эффективно передаваться, резко возрастут температуры. На видеокарте это приведет к перегреву VRAM, появлению артефактов и сбросу частот. В ноутбуках ситуация еще хуже: корпусная пластина или тепловая трубка могут вообще не соприкасаться с элементами, что создает лишь иллюзию охлаждения без фактического отведения тепла.
Что будет, если выбрать слишком толстые
Избыточная толщина – другая крайность, которая может привести к серьезным последствиям для ноутбука или видеокарты. Из-за избыточной толщины термопрокладки, радиатор при затяжке винтов начнет изгибаться, создавая неравномерное давление на GPU или CPU – это может привести к появлению трещин и микродефектов, вплоть до физической поломки компонентов.
Важно! Толщину термопрокладок нужно выбирать максимально точно, с учетом допусков производителя и тестового прижатия радиатора.
Теплопроводность термопрокладок
Показателем реальной эффективности термопрокладок является теплопроводность. Она показывает, насколько эффективно материал способен передавать тепло от элемента к радиатору. Измеряется в Вт/м*К, прямо влияет на рабочие температуры VRAM, VRM, чипсетов и других узлов. Чем выше значение, тем быстрее отводится тепло, а значит – снижается риск перегрева и троттлинга.
Как выбрать термопрокладку для ноутбука по теплопроводности:
- 3-6 Вт/м*К – офисные ноутбуки, базовые графические процессоры и SSD-накопители;
- 6-8 Вт/м*К – универсальный вариант для ноутбуков средней мощности;
- 8-12 Вт/м*К – оптимально для VRAM современных GPU средней и высокой мощности;
- 12-14 Вт/м*К – для улучшенного охлаждения мощных систем и штатного разгона;
- 15-20+ Вт/м*К – для экстремального охлаждения сверхмощных ноутбуков и видеокарт.
Правильное сочетание теплопроводности, толщины и мягкости термопрокладок, способствует повышению эффективности системы охлаждения.
Жесткость и мягкость термопрокладок

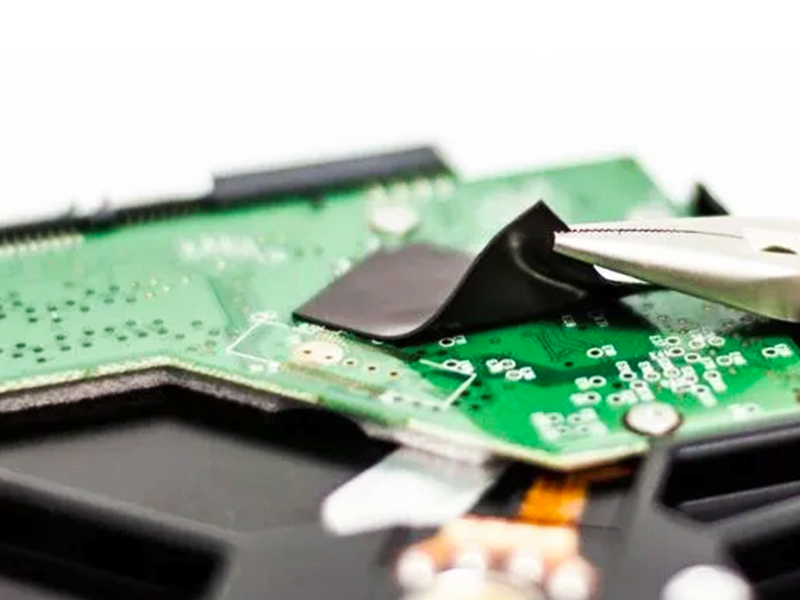

Жесткость (твердость) термопрокладок – не менее важный параметр, чем теплопроводность и толщина. От нее зависит способность материала адаптироваться к неровностям поверхности для оптимального прижатия и теплопередачи. Производители используют разные типы полимеров и наполнителей, благодаря чему прокладки могут иметь различный уровень мягкости.
Мягкие прокладки лучше заполняют зазоры и неровности – сжимаются на 20-50%, что позволяет компенсировать существенные перепады высоты, сохраняя стабильный контакт. Это особенно важно в ноутбуках, где компоненты располагаются на минимальном расстоянии друг от друга, а радиатор может иметь неровности, соответствующие особенностям конструкции.
Жесткие (твердые) прокладки используются там, где зазор минимальный, а конструкция имеет жесткое основание. Обеспечивают более плотный контакт при небольшом сжатии – лучше всего подходят для видеокарт RTX со строгой геометрией радиатора, а также крупных и плоских зон VRM.
Термопрокладки для ноутбуков
Выбор термопрокладок для ноутбуков требует максимальной внимательности и понимания внутренней архитектуры устройства. В отличие от охлаждения видеокарты, где радиатор фиксируется жестко и занимает большую площадь, компоненты ноутбуков имеют минимальные зазоры, обладают сложной компоновкой и более чувствительны к давлению – малейшая ошибка в выборе толщины и мягкости прокладки, может привести к нарушению эффективности охлаждения и даже поломке.
Перед покупкой, пользователю критически важно знать какие термопрокладки нужны для ноутбука его модели, а также ряд других нюансов:
- Какие зоны требуют замены – VRAM и элементы графического процессора (микросхемы видеопамяти, силовые элементы, дроссели и мосфеты), чипсеты (контроллеры, хабы чипсета), модули питания (зона VRM на материнской плате, силовые схемы процессора), SSD-накопители (M.2 NVMe);
- Особенности конструкции – радиатор в ноутбуке должен одновременно касаться процессора, видеочипа, VRAM и VRM. Если хотя бы одна зона получает неправильную толщину термопрокладки, эффективность охлаждения системы снижается;
- Подходящие толщины – в большинстве случаев рекомендуется: для зоны VRM и SSD (0,5мм), для дискретной графики (1мм). В некоторых моделях игровых ноутбуков могут использоваться термопрокладки толщиной 1,2-1,5мм.
- Риски неправильной установки – перегрев GPU, процессора, VRAM, деформация материнской платы, а также механическая поломка креплений радиатора, элементов материнской платы и других комплектующих.
Критически важно правильно выбирать термопрокладки для замены в тонких моделях ноутбуков, где допуск по высоте минимален, а комплектующие максимально требовательны к обслуживанию.

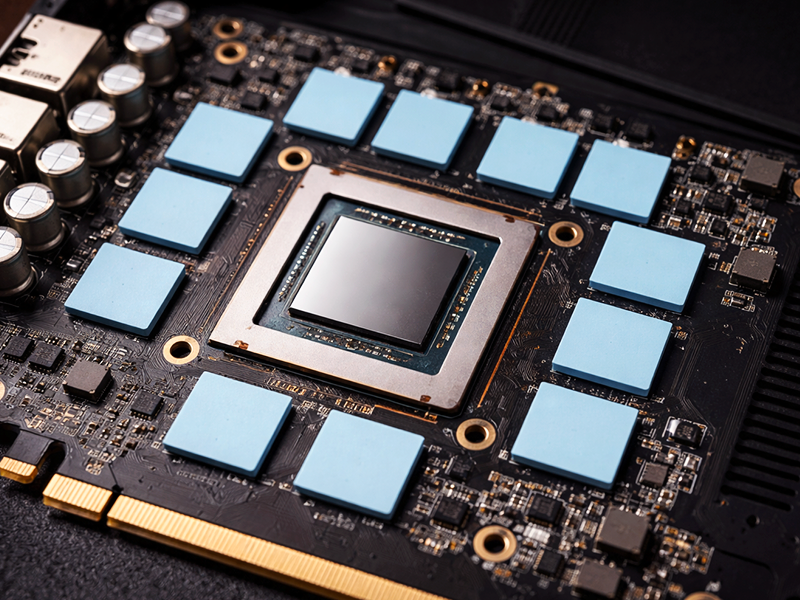

Термопрокладки для видеокарт
Играют критически важную роль, поскольку современная графика работает с огромными тепловыми нагрузками, особенно топовые модели, потребляющие до 600 ВТ без разгона.
Элементы для установки термопрокладок:
- Память (VRAM) – самая горячая зона после графического чипа. Для нее нужны термопрокладки устойчивые к длительному нагреву, с теплопроводностью 8-12 Вт/м*К, а также умеренной мягкостью;
- VRM и дроссели – элементы питания видеокарты, которым важны: термостойкость материала, стабильная мягкость при нагреве, толщина от 0,5 до 2мм, а также способность выдерживать постоянное давление радиатора;
- Распространенные толщины по сериям – NVIDIA RTX 2060-5090 (VRAM – 1-1,5мм, VRM – 1 мм, дроссели 1,5-2мм), AMD Radeon RX 5000-7000 (VRAM – 1-1,5мм, VRM –1-1,5мм, дроссели 1,5-2 мм).
Указанные выше значения нельзя использовать без проверки на соответствие под конкретную видеокарту, но они дают общее понимание механизма применения.
Теплопроводность термопрокладок
На рынке встречаются термопрокладки, способные охлаждать системы с разным уровнем отдачи тепла – теплопроводность от 3 до 20 Вт/м*К и выше. Материалы с экстремально высокой теплопроводностью имеют большую жесткость, требуют точного подбора толщины и являются избыточными для большинства современных систем. При этом бюджетные термопрокладки с низкой теплопроводностью – более мягкие, но не справятся с охлаждением горячих систем.
При выборе термопрокладок нужно обеспечить баланс эффективности, жесткости и стоимости.
Материалы и качество
.png)
Все термопрокладки можно разделить на несколько типов, в зависимости от используемого материала, прямо влияющего на уровень теплопроводности, мягкости и устойчивости к старению:
- Силиконовые термопрокладки – используются в большинстве ноутбуков и видеокарт. Достаточно мягкие (компрессия до 20-50%), с хорошей теплопроводностью и доступной стоимостью. Выбор для систем с базовой и средней производительностью;
- Графитовые термопрокладки – отличаются высокой теплопроводностью, устойчивостью к перегреву и долговечностью. Оптимальны для «горячих» видеокарт, где температура VRM часто превышает 90°С;
- Гибридные термопрокладки (керамика + полимеры + графит) – самые современные и дорогие решения. Достаточно мягкие, обладают превосходной теплопроводностью и устойчивостью к длительным тепловым нагрузкам. Идеальны для мощных систем, в том числе разогнанных.
За качество термопрокладок отвечают такие параметры как: термостойкость, стабильность теплопроводности, адгезия поверхности, равномерность структуры, срок службы, а также совместимость с неровностями.
Рекомендации по выбору для разных задач
Для облегчения выбора термопрокладок под конкретную систему, придерживайтесь следующих рекомендаций:
- Офисные и мультимедийные ноутбуки – мягкие силиконовые, толщиной 0,5-1мм, с теплопроводностью 3-6 Вт/м*К;
- Игровые ноутбуки и видеокарты среднего класса – умеренной жесткости, толщиной 1-1,5мм, с теплопроводностью 6-12 Вт/м*К;
- Профессиональные графические станции и разгон видеокарт – сочетание мягких и умеренно жестких прокладок, толщиной 1-2мм, с уровнем теплопроводности 12-20 Вт/м*К.
Теперь вы знаете, как выбрать термопрокладку для ноутбука и видеокарты – пользуйтесь информацией из нашей статьи для обеспечения максимально эффективного охлаждения, которое гарантирует стабильность работы системы и избавит от необходимости преждевременного ремонта!
